 electrolux

 39

Instruções para encastrar

Para garantir o funcionamento sem problemas do
aparelho encastrado, o móvel de encastrar ou o nicho
onde o aparelho está encastrado têm de ter as dimensões
adequadas.
De acordo com as normas em vigor, todas as peças
que garantem a protecção das peças condutoras de
corrente, têm de ser fixas de forma a não poderem ser
retiradas sem ferramentas.
Isto inclui também a fixação de possíveis disjuntores no
início ou no fim de uma linha de instalação.
A protecção contra choques eléctricos tem sempre de
estar garantida pela instalação.
O aparelho pode ser instalado com a parede traseira ou
uma parede lateral encostada a móveis, aparelhos ou
paredes. No entanto, as outras paredes laterais têm de
ficar encostadas a outros aparelhos ou móveis da mesma
altura.

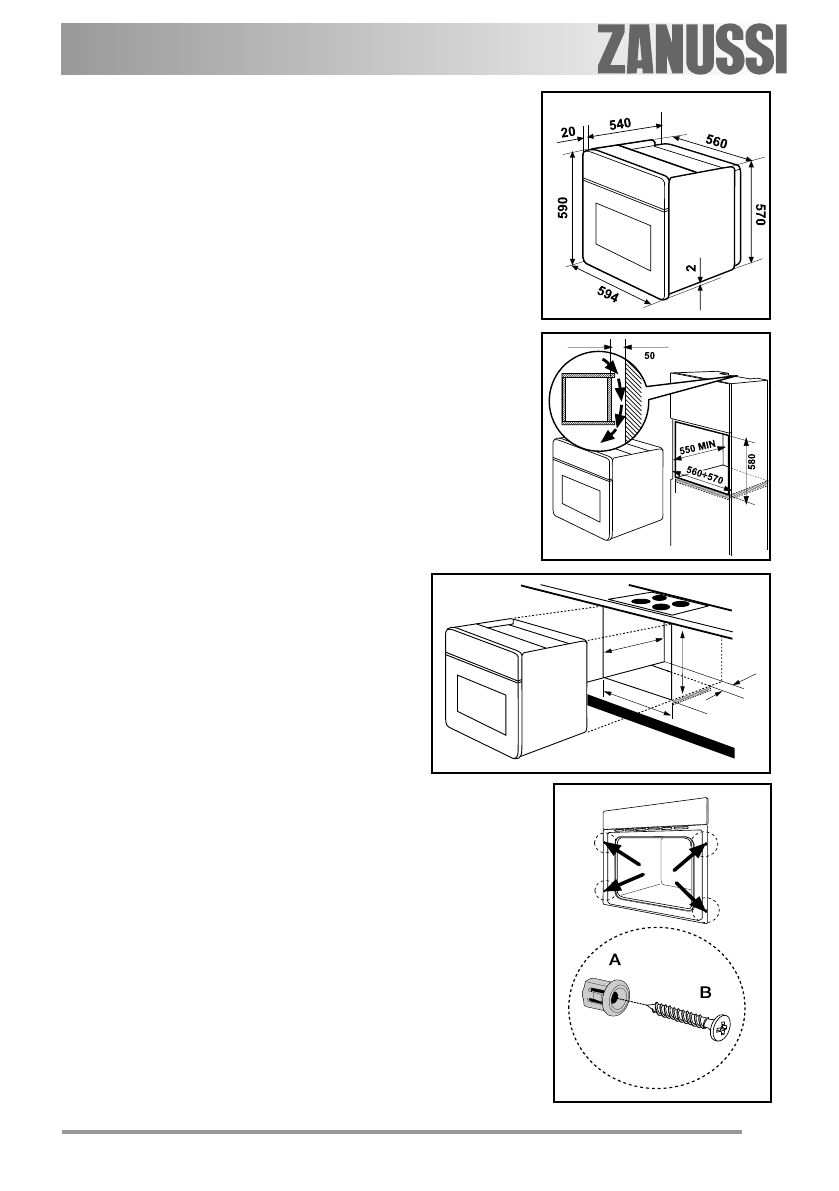

Dimensões do forno (Fig. A)

Instruções para encastrar

Para garantir o funcionamento sem problemas do
aparelho encastrado, o móvel de encastrar ou o nicho
onde o aparelho está encastrado têm de ter as
dimensões adequadas (Fig. B-C).

Fixação num móvel

-

Abra a porta do forno;

-

fixe o forno ao móvel colocando as quatro buchas
fornecidas com o aparelho (Fig.D - A) que cabem
na perfeição nos orifícios na armação e, a seguir,
coloque os quatro parafusos para madeira
(Fig. D - B).
Ao instalar a placa por cima do forno, a ligação
eléctrica da placa e a do forno têm de ser efectuadas
em separado por razões de segurança e para permitir
que seja mais fácil retirar o forno do armário, se
necessário. As extensões têm de ser efectuadas
com cabos adequados para a potência necessária.

Fig. D

Fig. A

Fig. B

550 MIN

593

560 - 570

80÷100

Fig. C
