Инструкция по монтажу

 ru

37

¡

Столешница должна быть закреплена на мебели для

встраивания.

¡

Соблюдайте все имеющиеся инструкции по монтажу

варочной панели.

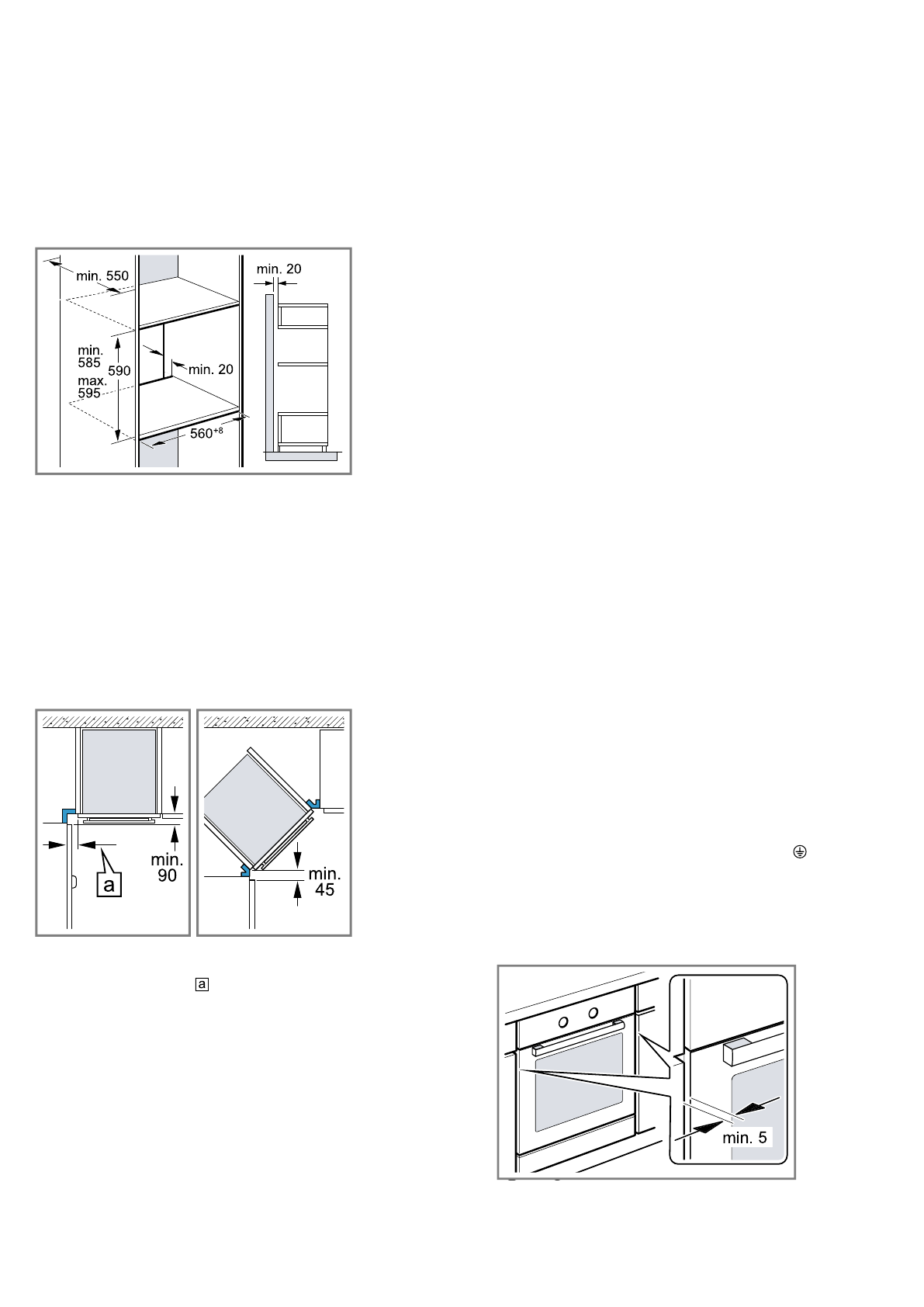

24.4 Встраивание в шкаф-колонну

При встраивании в шкаф-колонну соблюдайте монтаж-

ные размеры и указания по монтажу.

¡

Для обеспечения вентиляции прибора в разделитель-

ных перегородках должно быть отверстие для венти-

ляции.

¡

В случае, если помимо задних стенок отдельных сек-

ций шкаф-колонна имеет дополнительно заднюю

сплошную стенку, то её следует снять.

¡

Устанавливайте приборы на такой высоте, на которой

будет удобно вынимать принадлежности.

24.5 Монтаж в углу

При монтаже в углу соблюдайте монтажные размеры и

указания по монтажу.

¡

Чтобы можно было открыть дверцу прибора, при

установке в углу учитывайте минимально допустимые

размеры. Значение   складывается из толщины

фронтальных панелей мебели и высоты ручек.

24.6 Подключение к электросети

Для безопасного подключения прибора к электросети

соблюдайте данные инструкции.

¡

Прибор соответствует классу защиты I, поэтому он

должен эксплуатироваться только с подключённым

заземляющим проводом.

¡

Система защиты предохранителями настраивается в

соответствии с показателями мощности, указанными

на типовой табличке, и существующими местными

требованиями.

¡

Прибор должен быть обесточен во время любых

монтажных работ.

¡

Прибор можно подключать только при помощи сете-

вого провода, входящего в комплект поставки.

¡

Сетевой провод следует подключить к задней панели

прибора со слышимым щелчком. Сетевой провод

длиной 3 м можно приобрести в сервисной службе.

¡

Сетевой провод можно заменить только таким же,

заказанным в сервисной службе.

¡

При установке обеспечьте защиту от прикосновения.

Электрическое подключение прибора с вилкой с
защитным контактом

Заметка:

Прибор можно подключать к сети только через

правильно установленную розетку с заземляющим кон-

тактом.

▶

Bcтaвьтe вилку в розетку с заземляющим контактом.

При встраивании прибора обеспечьте свободный до-

ступ к вилке сетевого кабеля. Если это невозможно,

необходимо предусмотреть в стационарной электро-

проводке специальный выключатель для размыкания

всех полюсов согласно условиям монтажа.

Электрическое подключение прибора без вилки с
защитным контактом

Заметка:

Подключение прибора должно выполняться

только квалифицированным специалистом В случае по-

вреждений из-за неправильного подключения гарантий-

ные обязательства теряют силу.

В стационарной электропроводке необходимо преду-

смотреть специальный выключатель для размыкания

всех полюсов согласно условиям монтажа.

1.

Определите фазовый и нейтральный (нулевой) кон-

такты в розетке.

Неправильное подключение может стать причиной

повреждения прибора.

2.

Подключайте в соответствии со схемой.

Напряжение указано на типовой табличке.

3.

Провода сетевого кабеля должны подсоединяться в

соответствии с цветовой маркировкой:

‒

жёлто-зелёный = заземляющий провод

‒

синий = (ноль) нейтральный провод

‒

коричневый = фаза (фазовый провод)

24.7 Монтаж прибора

1.

Установите прибор и выровняйте его по центру.
