ШТАТ Х1-G - Инструкция по эксплуатации

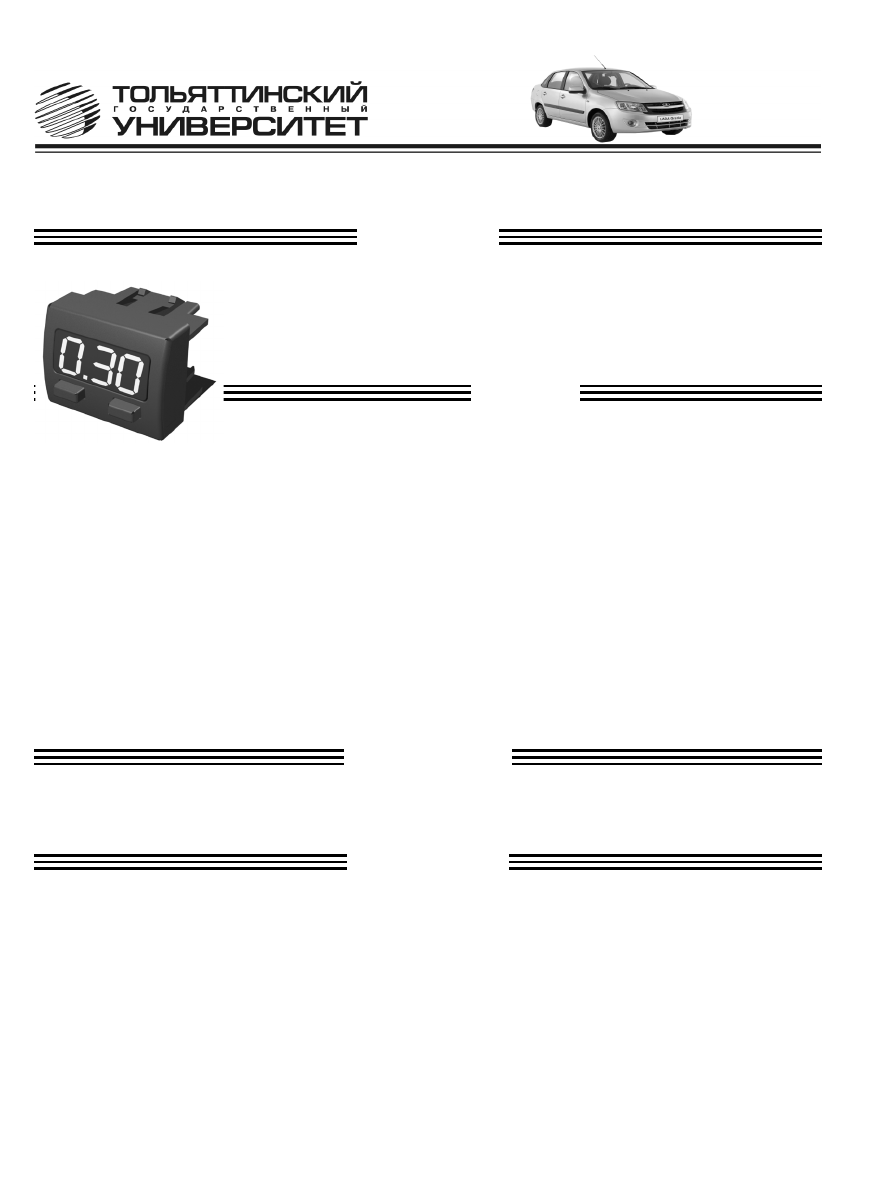

Бортовой компьютер “ШТАТ Х1-G” для

установки на автомобили GRANTA, Калина-2 и Приора-2

Руководство по установке и эксплуатации

1. НАЗНАЧЕНИЕ

ПРЕДНАЗНАЧЕН

 для установки на автомобили семейства LADA GRANTA,

Калина-2 и Приора-2

 вместо заглушки

кнопки в панели приборов или  облицовки тоннеля пола.

СовмЕСтим

  с контроллерами:  Bosch МЕ17.9.7  - CAN, Ителма/Автэл (М74/CAN, М75/

CAN)

Выпускается по ТУ 4573-001-80632180-2010  код ОКП 005 (ОКП):45 7376

Сертификат соответствия РОСС.RU.АЮ96.НО7842.

2. ФУНКЦИИ

•  ПРЕДуПРЕжДЕНиЕ о НЕвыКлюЧЕННых гАбАРитНых огНях
•  ЭНЕРгоНЕЗАвиСимАя  ПАмять

  (сохраняет  все  значения  при  снятии  клеммы  с

аккумулятора).

•  РуЧНАя ПоДСтРойКА

 точности показаний по расходу топлива и пробегу в пределах ±30%.

•  мАРШРутНый КомПьютЕР

Р

7 ФуНКЦий

, включая “Уровень топлива в баке” и “Пробег на остатке топлива”.

•  ДиАгНоСтиЧЕСКий тЕСтЕР
7 ФуНКЦий

, включая чтение диагностических кодов и их удаление.

•  СигНАлиЗАтоР
4 ПАРАмЕтРА

 с возможностью раздельной блокировки звукового сигнала

•  ПлАЗмЕР

 -  сушка и прогрев свечей для облегчения холодного пуска двигателя.

•  тРоПиК

  -  автоматическое  управление  вентилятором  системы  охлаждения  при    достижении  температуры

двигателя, заданной пользователем.

•  ФоРСАж

-  сброс  памяти  обучения  контроллера  при переключении “бензин”/”газ”, приводящий к состоянию

первоначальных заводских установок для бензина с октановым числом не ниже 95.

3. КОМПЛЕКТАЦИЯ

Бортовой компьютер “ШТАТ Х1-G”......................................................................................................................................................1

Жгут для подключения БК....................................................................................................................................................................1

Руководство по установке и эксплуатации.......................................................................................................................................1

Упаковка...................................................................................................................................................................................................1

4. УСТАНОВКА  БК

4.1 уСтАНовКА бК НА Автомобиль СЕмЕйСтвА вАЗ 2190.

Внимание! Перед установкой тщательно изучите данную схему (см. Рис.2).

Консультации можно получить по телефону техподдержки  +7 902 299 41 05.

  установка бК производится вместо заглушки панели приборов.

4.1.1 Извлеките заглушку панели приборов (поз.1,

рис.1

).

4.1.2

Протяните  жгут  проводов  БК  до  диагностической  колодки  (находится  под  бардачком  слевой  стороны  (поз.2,

рис.1

)) и соедините колодку жгута БК к диагностической колодке согласно схеме подключения (см.

рис.2

).

4.1.3 Подключите 6-контактную колодку жгута БК к бортовому компьютеру и установите его (см.

Рис.3

).

4.2 Альтернативный   вариант  установки  бК в  облицовку тоннеля  пола (с демонтажом тоннеля).

 С разрешения

 www.lada-granta.net

4.2.1

Отверните с правой стороны облицовки тооонеля пола два  шурупа.

4.2.2

 Снимите  кожух  с ручки КПП.

4.2.

3 Извлеките заглушку панели приборов (поз.3,

рис.1

).
