колодки  OBD2.  Соедините  колодку  OBD2  жгута  БК  с  автомобильной  диагно-

стической колодкой OBD2 согласно схеме подключения(см.

рис.2

). Получен-

ное  соединение  спрячьте  за  каркасом  панели  приборов,  слева  от  вещевого

ящика.

4.5.3 Подк лючите 6 -контактную колодку жг ута БК к бортовому компьютеру

и установите его (поз.1,

рис.6

)).

ВНИМАНИЕ

При активности центрального замка БК может на короткое время показывать

номер версии ПО и снова переходить в спящий режим

5. МАРШРУТНЫЙ КОМПЬЮТЕР

бК

  переходит  в  режим  маршрутного  компьютера  при  нажатии  на

левую

  кнопку  (

первое

  нажатие

отображает

обозначение функции,

а повторное

нажатие в течение секунды

переключает

 функции по кольцу).

НАЧАло ПоЕЗДКи

: удержание левой кнопки более двух секунд (

“СтАРт”

) в любом режиме означает начало поезд-

ки и подтверждается длинным звуковым сигналом. При этом

обнуляются

 путевые счётчики: расход топлива, пробег

и время поездки, а также их производные: средняя скорость, средний расход, прогноз пробега на остатке топлива.

5.1

уровень топлива в бензобаке,

литры

Считывается с датчика уровня топлива в баке. В случае неисправности датчика

задаёт-

ся  водителем

 и корректируется вручную при каждой заправке. По мере расхода топли-

ва БК пересчитывает уровень топлива в баке.

Режим коррекции работает  только  при  неисправном датчике уровня топлива в баке, если датчик исправен, то ком-

пьютер считывает уровень топлива с него.

Коррекция:

удерживайте

правую

 кнопку (

“КоРР.”

) более

2 секунд

. Нажатием

левой

 (уменьшение

на 1 л

) или

пра-

вой

 (увеличение

на 5 л

) кнопок введите объём залитого топлива. Максимальный уровень -

120 литров. удержание

правой

 кнопки в режиме коррекции

“доливает”

 до бака

50 литра

.

выход

 из режима коррекции происходит

автома-

тически

 через 5

секунд

 после последнего нажатия на любую кнопку.

5.2 Прогноз пробега на остатке топлива,

километры

Вычисляется делением уровня топлива в баке на

средний расход

 за поездку. Считается неопределённым (на дис-

плее отображаются

чёрточки

) при неопределённом уровне топлива в баке(

чёрточки

 в

предыдущем  режиме)  и  при  неопределённом  среднем  расходе  (пробег  меньше

5  км

).

Режима коррекции не имеет.

5.3

Расход топлива за поездку,

литры

Счётчик  топлива,  израсходованного  с  начала  поездки,  обнуляется  при

удержании  левой

  кнопки

(“СтАРт”)

вме-

сте  со  счётчиком  пробега  и  временем  поездки.  При  значениях

до  100

  литров  точность

индикации -

0.1 литра

, при больших значениях -

1л.

 Точность подсчёта топлива можно

изменить в пределах

± 30 %

в режиме коррекции среднего расхода.

Режима коррекции

не имеет.

5.4

Пробег за поездку,

километры

Счётчик

 пройденного расстояния с начала поездки обнуляется при удержании

 левой

 кнопки

(“СтАРт”)

вместе со

счетчиком топлива и временем поездки.

При значениях до 999 точность 1 км., при больших -

10 км

.

Режима коррекции не имеет.

5.5

время поездки

,

часы, минуты

Счётчик времени

 включённого

зажигания

 обнуляется при удержании

левой

 кнопки

 (“СтАРт”)

 вместе со счётчиком

топлива и пробега. Точность индикации: при значениях меньше 10 часов - 1 минута, при

больших -

10 минут. Режима коррекции не имеет.

5.6 Средний расход топлива за поездку,

 л/100

Вычисляется делением расхода топлива на пробег - за поездку.

При пробеге

меньше 5 км

средний расход топлива считается неопределённым

(чёрточки на экране)

.

Коррекция:

удерживайте

правую

кнопку

 (“КоРР.”).

введите

 поправку при расчёте топлива в пределах

± 30%. бК

 сразу пересчитывает все

значения, связанные с топливом,

за исключением

 уровня топлива в баке. Нажатие

ле-

вой

  кнопки

(“СтАРт”)

  в  режиме  коррекции  уменьшает  на  1%,  нажатие

правой

кнопки

(“КоРР.”)

  -  прибавляет  на  1%.

выход

  из  режима  коррекции  происходит  автоматически  через

5  секунд

  после  по-

следнего нажатия на любую кнопку.

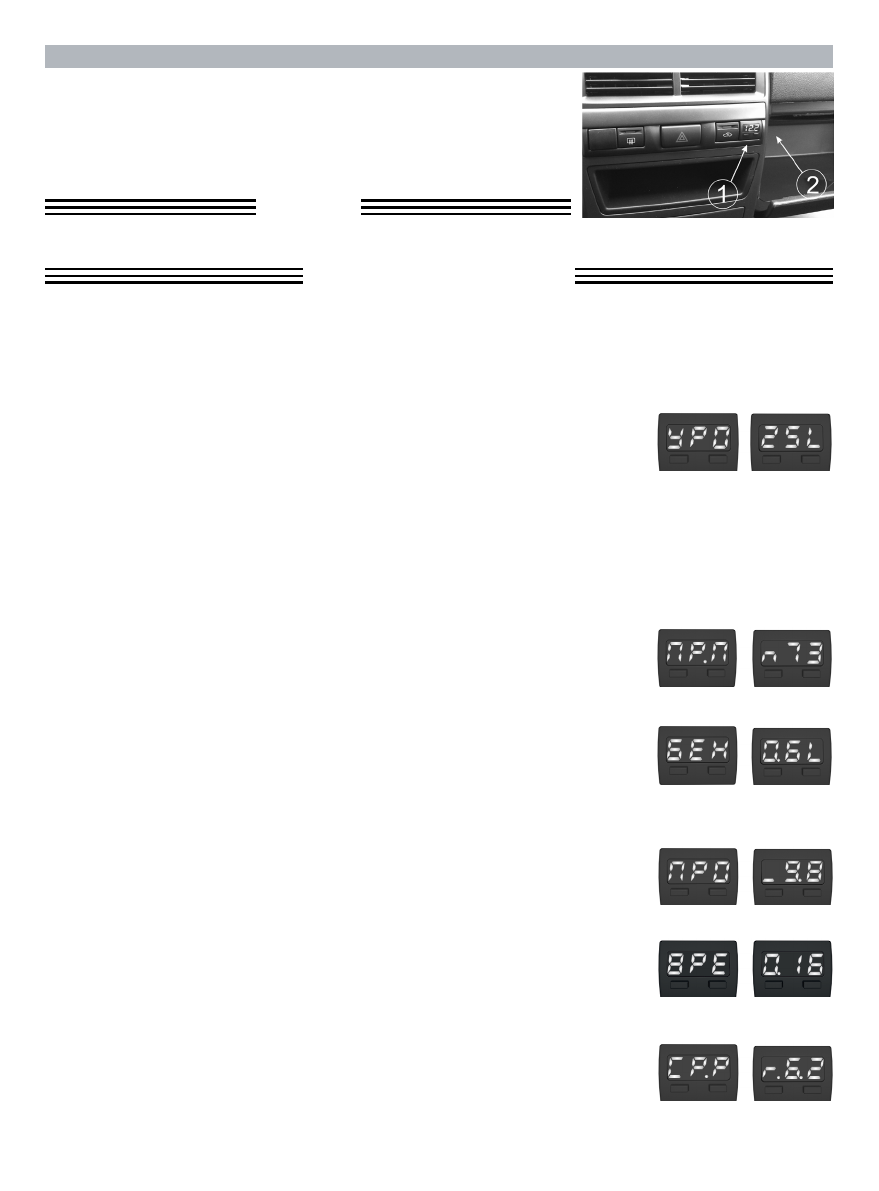

Рис.6

 Вид установленного БК
