маршрутный бортовой компьютер “ШТаТ X1-G” для а/м GRANTA, Калина-2 и Приора-2

2

4.2.

4 Протяните жгут проводов БК до диагностической колод-

ки  (находится  под  бардачком  слевой  стороны  (поз.2,

рис.1

))

и соедините колодку жгута БК к диагностической колодке со-

гласно схеме подключения (см.

рис.2

).

4.2.

5 Подключите 6-контактную колодку жгута БК к бортовому

компьютеру и установите его.

 Автор Ak35

4.3 Альтернативный   вариант  установки  бК в  облицов-

ку тоннеля  пола

(без демонтажа тоннеля)

4.3.1 Отогните  тоннель  пола,  со  стороны  диагностического

разъема.    Просуньте  туда  клему  БК  в  проводами  и  проот-

лкните её вниз, чтобы можно было вытащить из под тоннеля.

4.3.2

Возьмите  тонкую  проволоку.  Извлеките  заглушку  па-

нели приборов. Просуньте через отверстие эту проволоку и

вытащите  её  из  под  тоннеля.  Примотайте  провода  к  ней  и

вытащите проволоку с проводами и разъемами.

4.3.3 Соедините колодку жгута БК к диагностической колодке

согласно схеме подключения (см.

рис.2

).

4.3.4 Подключите 6-контактную колодку жгута БК к бортовому

компьютеру и установите его.

Внимание!    При  подключении  БК  (  зажигание  выключено)

загорается текущая версия прошивки.

  (номер  текущей  версии)  ,  через  2  секунды  гаснет,  БК  не

реагирует на кнопки.

 При включении зажигания БК должен “проснуться “ в том

меню, в котором был перед выключением, реагировать

на кнопки и т.п. - т.е. работать.

4.4 уСтАНовКА бК НА Автомобиль СЕмЕйСтвА вАЗ

КАлиНА-2.

Внимание! Перед установкой тщательно изучите

данную схему (см. Рис.2).

Консультации можно получить по телефону техподдержки  +7 902 299

41 05.

  установка бК производится вместо заглушки панели приборов.

4.4.1 Извлеките заглушку панели приборов (поз.1,

рис.4

).

4.4.2

Протяните жгут проводов БК до диагностической колодки (находится

под бардачком слевой стороны (поз.2,

рис.4

)) и соедините колодку жгута

БК к диагностической колодке согласно схеме подключения (см.

рис.2

).

4.4.3 Подключите 6-контактную колодку жгута БК к бортовому компьютеру

и установите его (см.

Рис.5

).

4.5 уСтАНовКА бК НА Автомобиль СЕмЕйСтвА вАЗ Приора-2.

Внимание! Перед установкой тщательно изучите

 данную схему (см. Рис.2).

Консультации можно получить

по  телефону  техподдержки  +7  902

299 41 05.

 установка бК производится вместо

заглушки панели приборов.

4.5.1 Извлеките заглушку панели при-

боров.

4.5.2

Протяните  жгут  проводов  БК  до

автомобильной диагностической колодки (находится внутри вещевого ящика

слева (поз.2,

рис.6

)). Отщелкните крепление автомобильной диагностической

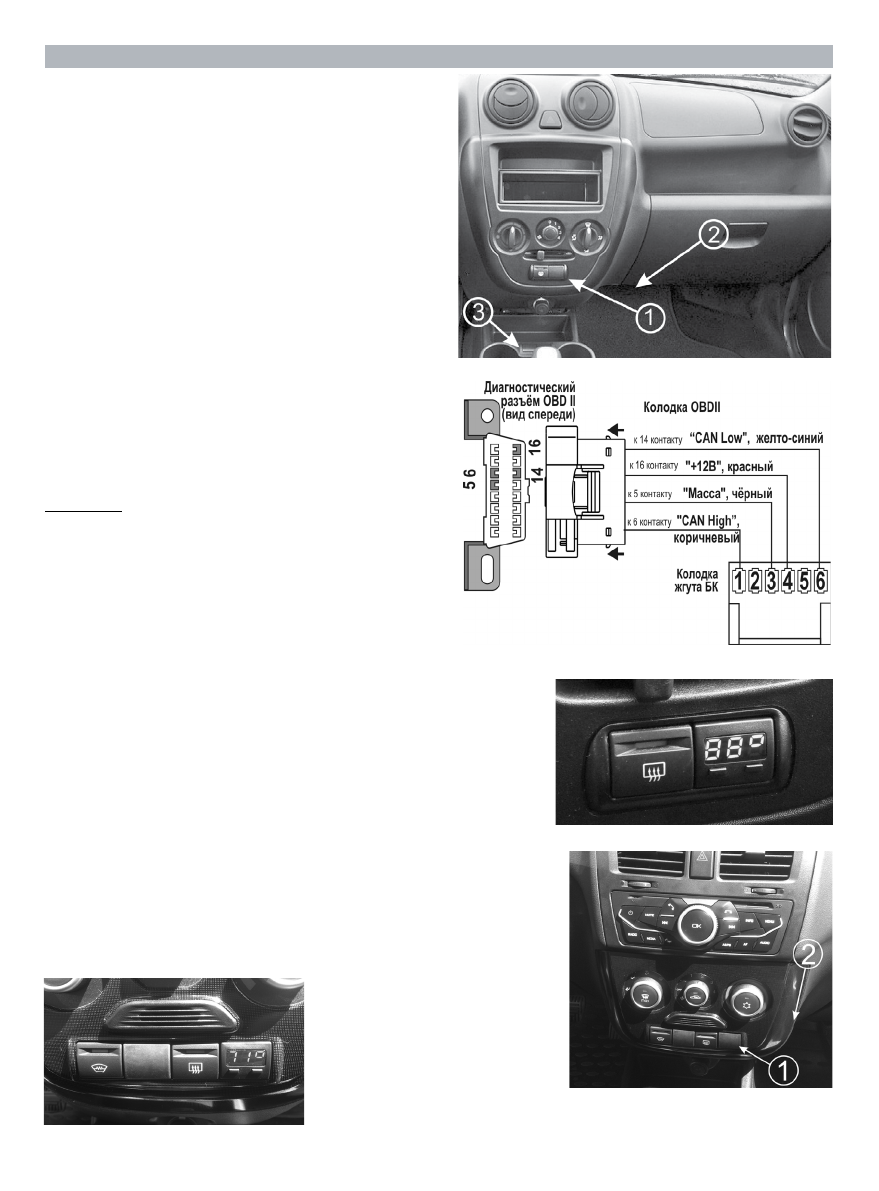

Рис.3

 Вид установленного БК

Рис.1

 Вид на панель приборов.

Рис.2

 Схема подключения БК “ШТАТ X1-G“

Рис.5

 Вид установленного БК

Рис.4

Вид на панель приборов.
