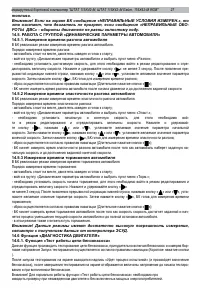

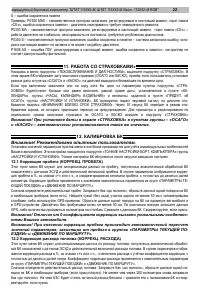

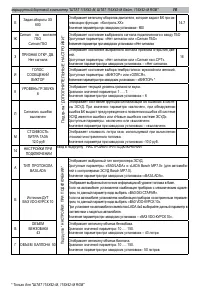

ШТАТ 115Х42-M - Инструкция по эксплуатации

       Бортовые компьютеры «ШТАТ 115Х42-M», «ШТАТ 115Х42-М Лайт» и «ШТАТ 115Х42-M RGB» (далее по тек-

сту БК) предназначены для отображения на экране дисплея измеряемых параметров автомобиля, получен-

ных с контроллера ЭСУД и вычисляемых параметров, характеризующих состояние и условия эксплуатации

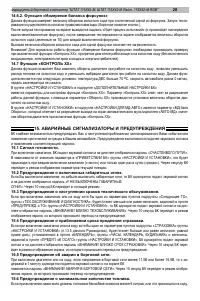

Вашего автомобиля. БК способны предупреждать о наступлении критического события подачей звукового

сигнала и отображением соответствующей надписи.

 БК устанавливается на автомобили семейства ВАЗ-2115 «ЛАДА-САМАРА-2», ВАЗ-2108 «ЛАДА-САМАРА» с

инжекторной системой управления. Совместим с контроллерами ВАЗ: Январь 5.1, Январь 7.2, Bosch M 1.5.4,

Bosch MP 7.0, Bosch M 7.9.7, М74 (Е-газ), Bosch ME17.9.7 (Е-газ) и их модификациями .

 БК имеет энергонезависимую память– сохраняет все значения установленных параметров при выключе-

нии зажигания.

  Внимание!  Вы  можете  самостоятельно  обновить  программное  обеспечение  вашего  БК  (далее  по  тексту  ПО),

используя для этого переходник «Data Cable» или «Data Cable USB» (в комплект не входят) и персональный ком-

пьютер. Новые версии ПО доступны на сайте www.shtat.ru. Подробнее смотрите в п.18 данного «Руководства».

«Data Cable» или «Data Cable USB» рекомендуем приобретать у дилера или по почте, заказ Вы можете оформить

на нашем сайте www.shtat.ru. Также на сайте www.shtat.ru Вы можете ознакомиться с нашими новинками, принять

участие в обсуждении нашей продукции, высказать свои пожелания и замечания, скачать инструкции,

программы-загрузчики, обновления прошивок БК.

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное напряжение питания, В........................................................................................................................... 12

Рабочее напряжение питания......................................................................................................................................6-18

Средний ток потребления

- при включенной индикации, мА............................................................................................................. 200

- при выключенной индикации, мА............................................................................................................ < 20Точность

хода часов, с/сутки..........................................................................................................................................................± 10

Точность измерения наружной температуры, ............................................................................................................ ± 1

Диапазон измерения наружной температуры, °С............................................................................................. -40...+85

Гарантированная температура индикации, °С...................................................................................................-25...+70

Напряжение на входе ДУТ, В...........................................................................................................................................0-8

Протокол обмена...................................................................................................................................К-линия/KWP 2000

Масса, г, не более..............................................................................................................................................................190

2. КОМПЛЕКТАЦИЯ

Внимание!  Данная версия БК предполагает использование только комплектного датчика температуры фирмы

“Philips”.

 Внимание! Датчик температуры фирмы “Philips” не взаимозаменяем с датчиками температуры ШТАТ 110, 115

Производитель оставляет за собой право на внесение изменений в конструкцию и в программное обеспечение

изделия с целью улучшения его потребительских качеств.

ОТЛИЧИЯ  БК«ШТАТ 115Х42-M» и «ШТАТ 115Х42-M RGB» ОТ ПРЕДЫДУЩИХ ВЕРСИЙ

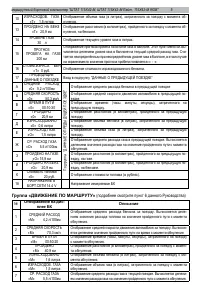

1.  Реализована  возможность  параллельного  мониторинга  маршрутных  параметров  по  двум  раз-

личным точкам отсчета, с независимой возможностью сброса (обнуления) каждого вида отчетов, а также с воз-

можностью просмотра предыдущих значений параметров (до сброса) для одного вида отчета.

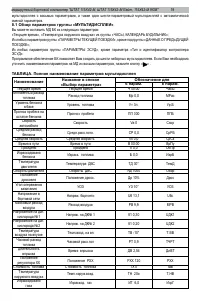

2. Шесть мультидисплеев (МД) с изменяемым набором параметров и один мультидисплей со сменой параме-

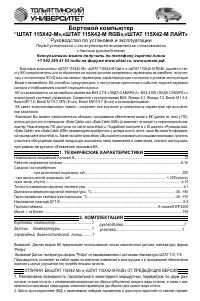

Бортовой компьютер

“ШТАТ 115Х42-M»,«ШТАТ 115Х42-M RGB»,«ШТАТ 115Х42-M ЛАЙТ»

Руководство по установке и эксплуатации

Перед установкой и эксплуатацией внимательно ознакомьтесь

с данным руководством.

Консультации можно получить по телефону горячей линии

+7 902 299 41 05 либо на форуме www.shtat.ru. www.штат.рф

бортовой  компьютер......................................1

датчик     температуры................................ 1

переходник      диагностической        линии ..........1

руководство..............................................................1

упаковка.....................................................................1
