маршрутный бортовой компьютер "ШТАТ 115Х42-М, ШТАТ 115Х42-М Лайт, 115Х42-M RGB"             3

месте установки датчика.

-Убедившись в работоспособности БК, выключите зажигание, снова

снимите клемму «МАССА» с аккумулятора.

-Установите БК вместо штатной заглушки в панели приборов.

-Подключите клемму «МАССА» к АКБ.

-Включите зажигание.

Установите  текущее  время,  дату,  день  недели,  яркость  дисплея,

яркость подсветки кнопок, а также, если необходимо, способ изме-

рения уровня топлива в бензобаке и желаемую температуру вклю-

чения вентилятора системы охлаждения.

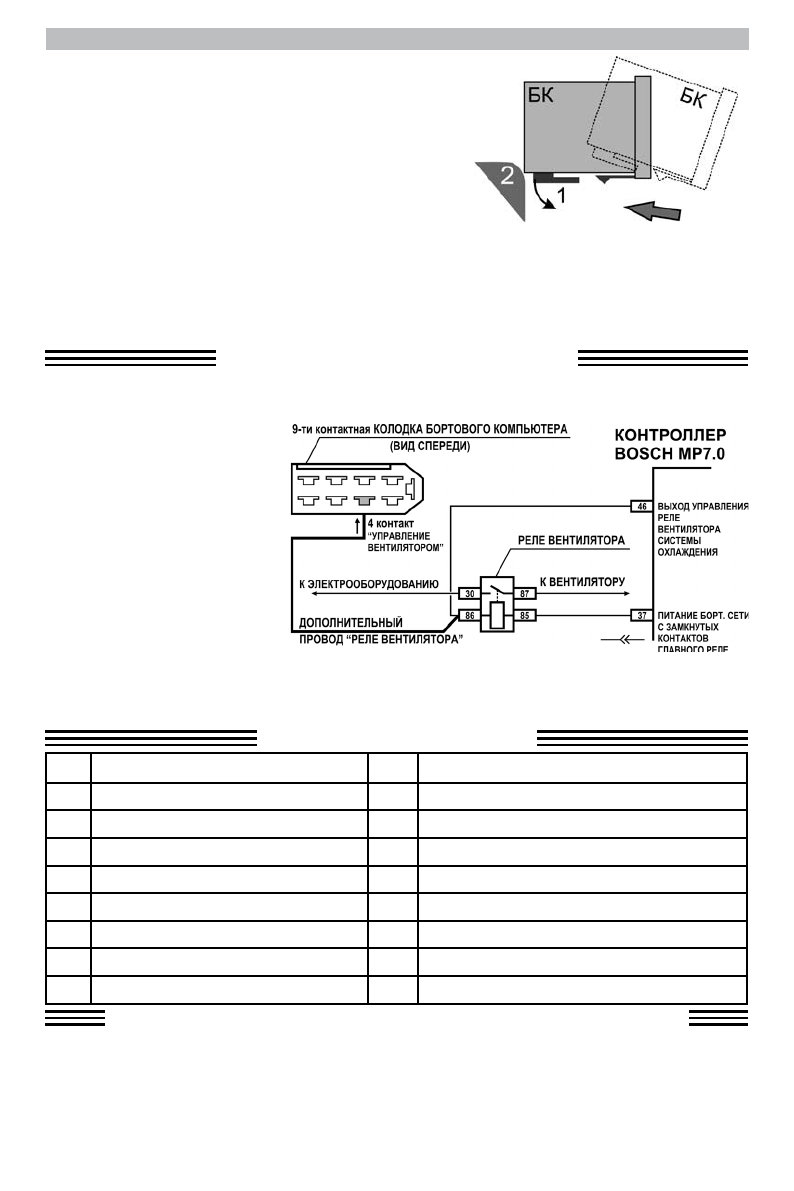

Установка БК на “высокую” панель

 (см. Рис.3).

Для устранения возможных трудностей при установке БК в штатное гнездо рекомендуем следующий способ:

а. Необходимо отогнуть вниз направляющую пластинку 1 в гнезде либо удалить ее выступ.

б. Если мешает уступ воздуховода 2, необходимо БК при установке направлять под небольшим углом вверх.

3.1 ПОДКЛЮЧЕНИЕ фНКЦИИ "ТРОПИК"

Внимание!  Если  на  Вашем  автомобиле  установлен  контроллер  (например,  BOSCH  MP7.0),  не

поддерживающий управление вентилятором системы охлаждения по К-линии, то необходимо подключить

к БК дополнительный провод "РЕЛЕ

ВЕНТИЛЯТОРА"  (см.  Рис.4).  После

выполнения данного подключения к

функциям БК добавляется функция

ТРОПИК для контроллера BOSCH

 MP7.0.
Внимание!

Для

других

контроллеров

аппаратное

подключение  функции  ТРОПИК  не

требуется,  так  как  управление

вентилятором

системы

охлаждения

осуществляется

по  К-линии.  При  подключении  к

данным  контролерам  возможно

немотивированное

загорание

лампы CHECK ENGINE.

 НАзНАЧЕНИЕ КОНТАКТОВ БК

№

Назначение

№

Назначение

1

Сигнал расхода топлива

9

Сигнал с датчика скорости

2

К-линия (линия диагностики)

10

Нет контакта

3

Кл. 15 «Зажигание»

11

Нет контакта

4

Выход УВУ1

12

Сигнал с ГБО

5

Кл.30 «Постоянное +12 В»

13

Выход УВУ2

6

Подсветка

14

Датчик внешней температуры

7

МАССА

15

Датчик внешней температуры

8

Сигнал с датчика уровня топлива

4. ПЕРВОНАЧАЛьНАЯ НАСТРОЙКА БОРТОВОгО КОМРьЮТЕРА

При первом подключении к бортовой сети автомобиля БК входит в демонстрационный режим, при котором

происходит следующее:

- циклическое изменение яркости дисплея от наибольшей до наименьшей;

- на дисплее БК сменяется отображение информации о БК.

  Внимание!  Вы  можете  отключить  переход  в  ДЕМО-РЕЖИМ,  установив  в  пункте

меню  «ДЕМО-РЕЖИМ»,  из  подгруппы  «НАСТРОЙКИ  ПРИ  ПОДКЛЮЧЕНИИ»,  группы

рис

. 3

 Установка на “высокую” панель

рис

. 4

Аппаратное подключение функции “ТРОПИК”
