маршрутный бортовой компьютер "ШТАТ 115Х42-М, ШТАТ 115Х42-М Лайт, 115Х42-M RGB"

           2

тров в автоматическом режиме в зависимости от текущих условий.

3.  БК  имеет  режим  «ДИНАМИКА»,  позволяющий  замерять  и  отображать  динамические  характеристики  автомо-

биля.

4. БК имеет режим «Контроль ХХ», позволяющий пользователю задавать частоту оборотов двигателя на холостом

ходу.

5. Реализована возможность программирования функций двух кнопок  и .

6. БК имеет режим «ДИАГНОСТИКА ДВИГАТЕЛЯ», позволяющий проверять с помощью управления через БК ра-

боту форсунок и бензонасоса.

7. БК имеет режим предупреждения о сроках технического обслуживания и окончания срока страховки.

8. В БК реализован «спящий режим». При выключении зажигания, яркость экрана падает до 0% и на экране вы-

водиться МД «ЧАСЫ».

9. Отображение ошибок ЭСУД с их статусом и их текстовая расшифровка.

10. Существует возможность перепрошивки БК с помощью кабеля «Data cable» или «Data cable USB» (в комплек-

тацию не входят).

3. УСТАНОВКА БК

Внимательно ознакомьтесь с данной инструкцией перед установкой и использова-

нием БК.

При возникновении вопросов телефон горячей линии: 8-902-299-41-05

 Внимание! Для облегчения установки БК на а/м семейства Лада 4х4 (“НИВА”) рекомендуем приобрести у диле-

ра или по почте (www.shtat.ru)  “Установочный комплект ШТАТ 115 на Ниву” .

ПЕРЕД  НАЧАЛОМ  РАБОТЫ  ОТ-

КЛЮЧИТЕ  КЛЕММУ  “МАССА”

ОТ  АККУМУЛЯТОРНОЙ  БАТА-

РЕИ!

-  Извлеките  штатную  заглушку  маршрут-

ного компьютера на панели приборов.

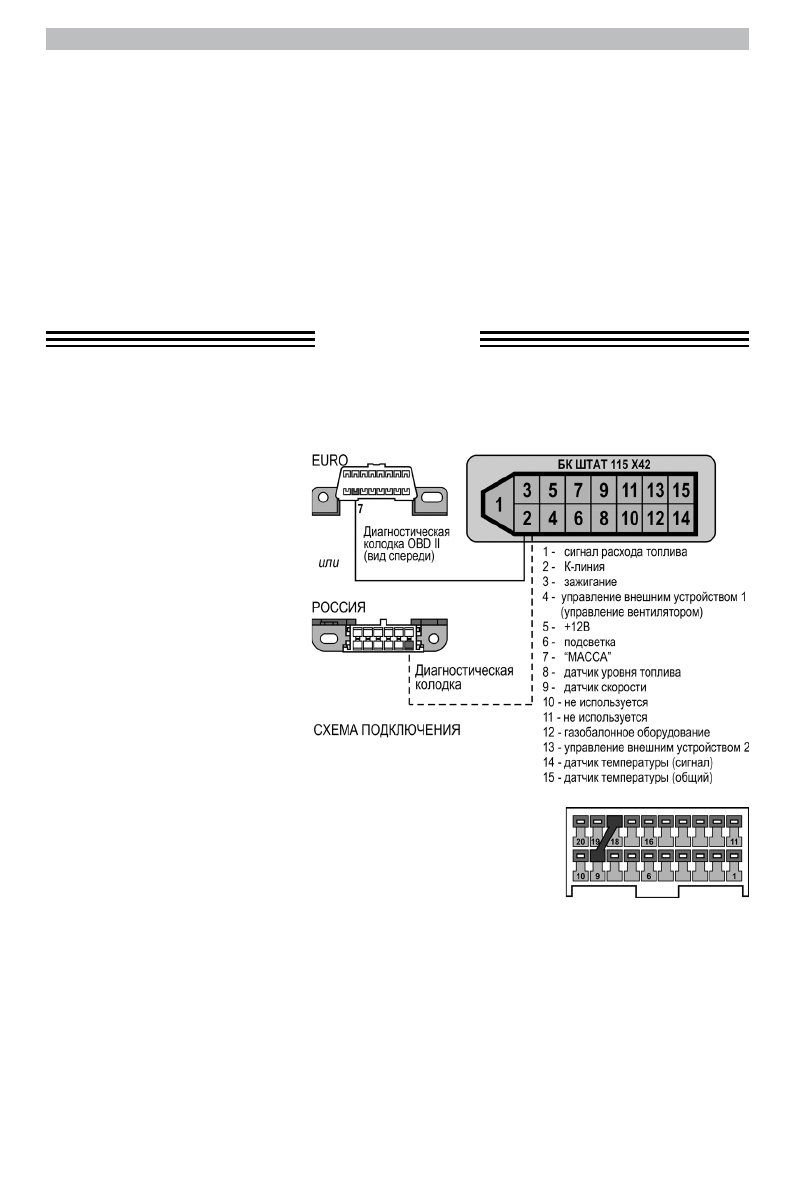

-  Подключите  БК  согласно  схеме  под-

ключения  (см.  Рис.1)  к  диагностической

колодке Вашего автомобиля через входя-

щий в комплект переходник диагностиче-

ской линии (диагностическая колодка на-

ходится внизу консоли под декоративной

накладкой).

-  Подключите  колодку  БК  к  штатному

разъему маршрутного компьютера.

-  Установите  датчик  температуры.  Для

этого необходимо:

а.  Пропустить  провод  датчика  темпе-

ратуры  от  места  установки  БК  к  левому

кронштейну крепления переднего бампе-

ра  (под  капот  через  резиновый  уплотнитель  троса  спидометра  по  жгуту  проводов

в отверстие передней рамки к левому кронштейну крепления переднего бампера).

б. Открутить гайку крепления бампера.

в. Установить датчик на шпильку (над шайбой), закрутить гайку.

- Подключите провод "масса" к аккумулятору.

-  Включите  зажигание.  На  дисплее  должно  появиться  сообщение  “Счастливого  пути”,  далее  индикация  группы

“ВРЕМЯ,  БУДИЛЬНИК,  КАЛЕНДАРЬ”  "ТЕМПЕРАТУРА  ЗА  БОРТОМ  "  (в  случае,  если  датчик  температуры  под-

ключен), прозвучать приветствие.

- Если на дисплее нет никаких надписей или надпись мигает во время работы

двигателя, смотрите таблицу неисправностей БК.

а. Проверьте наличие иммобилайзера.

б.  Убедитесь,  что  при  отсутствии  иммобилайзера  существует  перемычка  между  9  и  18  клеммами  разъёма  (см.

Рис. 2).

в. Если перемычка между клеммами разъема отсутствует, установите ее.

-Установите текущее время, дату, желаемую температуру включения вентилятора системы охлаждения.

-Убедитесь,  что  подключенный  датчик  температуры  функционирует  и  БК  показывает  реальную  температуру  в

рис.2

рис

. 1

Схема подключения
