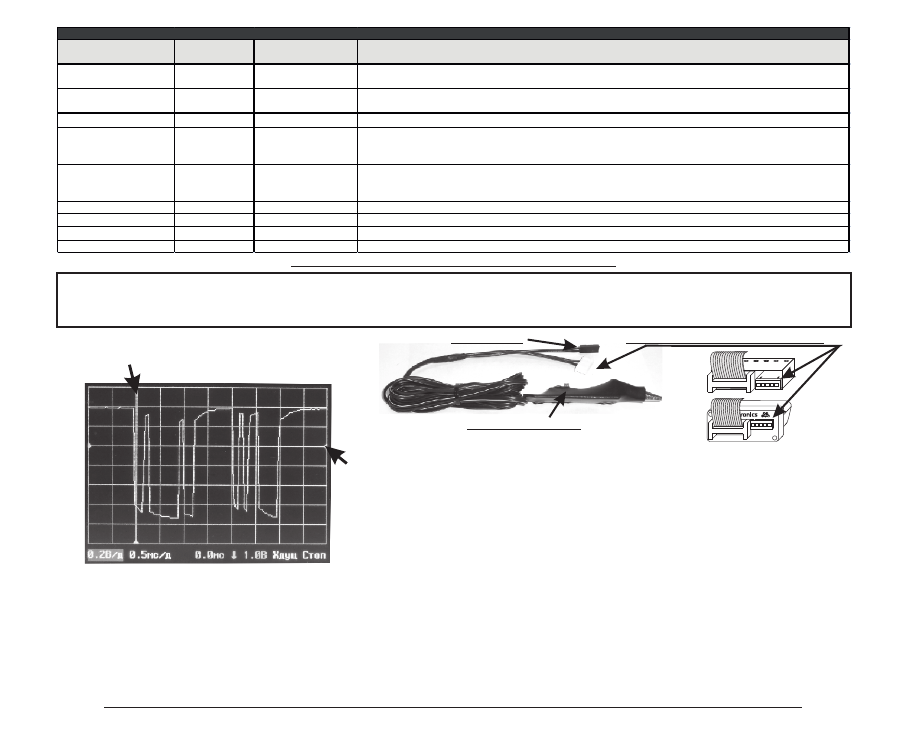

1 - цена деления по оси напряжения
2 - цена деления по оси времени
3 - временной сдвиг (мс)
4 - фронт запуска
5 - уровень запуска
6 - режим запуска осциллографа
7 - режим работы развертки

Ось напр

яжения

Ось времени

1

2

3

4

5

6

7

Маркер временного старта

М

арк

ер у

ровня синхронизации

Функция «Осциллограф» поддерживается при подключении к прибору
опционального кабеля “

Multitronics

ШП-2” с зажимом и переключаемым делителем

напряжения.

Внимание! Подключение кабеля осциллографа производится с помощью 5-
контактного разъема в 5-контактный разъем 16-контактного разъема

OBD-2

или 7-контактный разъем переходника бортового компьютера (переходник с
проводами датчика температуры, зажигания, ДУТ и габаритов необходимо
отключить).

При переключении прибора в режим осциллографа другие функции МК (например,
бортовой компьютер) не поддерживаются.
Для управления осциллографом используйте меню осциллографа, которое
доступно при нажатии на кнопку «F» в режиме осциллографа, «ESC» - выход из
меню.
«PARAM» - перемещение по настройкам осциллографа, расположенным в нижней
строке экрана, с возможностью изменения выделенного параметра кнопками

.

€

‡

Память прибора позволяет записывать и наблюдать осциллограммы, выходящие
за предел экрана (приблизительно 3 экрана по времени). Для наблюдения
сигналов за пределами экрана, выделите в нижней строке экрана осциллографа
при помощи кнопки «PARAM» «временной сдвиг (мс)» (поз. 3) и, нажимая на кнопки

€

‡

, сместите точку наблюдения в нужный диапазон.

Опциональный кабель

 Multitronics

ШП-2

Внимание! Функция осциллографа является показательной и не заявлена как средство измерения.

Дисплей осцилографа

Внимание!

Запрещено подключать кабель к источнику напряжения свыше 20В (от пика до пика) при положении переключателя

делителя 1:1, свыше 100В - при делителе 1:10, свыше 400В - при делителе 1:100.

Внимание!

Запрещено подключать непосредственно  вход габаритов к источнику напряжения свыше 20В (от пика до пика) без

использования “

Multitronics

ШП-2”

-4

5

-

1:1

1:10

1:100

не используется

Переключатель делителя

5-контактный разъем для подключения к МК

Пункт в меню

Значение

Горячая

кнопка

Описание функции

Сохранить
данные

Данные сохраняются в памяти МК для дальнейшего наблюдения на персональном
компьютере из программы «Params32.exe».

Запуск

Стоп

Один; Пуск

«SERVICE»

«Пуск» - автоматический запуск
«Один» - однократный запуск при нажатии на кнопку «Set»

Режим

Ждущ.; Авто

«TRIP»

Запуск в зависимости от уровня запуска или без зависимости от него.

Время/дел, мс

0.5; 1; 2; 5;

10; 20; 50;

100; 200; 500

Цена деления шкалы осциллографа по оси времени в миллисекундах на клетку.

Вх. делитель

1:1

1:10

1:100

В зависимости от положения переключателя на опциональном кабеле выберите
соответствующую установку. Диапазоны входных напряжений:
                             1:1 — 0...8 В;     1:10 — 0...80 В;     1:100 — 0...400 В

Вольт/дел

0,2...100

Цена деления шкалы осциллографа по оси напряжения в вольтах.

Ур. запуска, В

0...400

Уровень запуска в зависимости от установки входного делителя.

Запуск фронт

↑ ↓

«ESC»

Запуск  восходящим или нисходящим фронтом.

Закончить работу

Выход из режима осциллографа и переход в режим бортового компьютера.
