В случае управления штатным аварийным освещением c фиксируемой кнопкой включения/выключе-

ния используйте функцию F7.2. Система будет включать/выключать аварийный свет на заданное время.

В автомобилях, где включение/выключение аварийной световой сигнализации осуществляется

не фиксируемым одномоментным кнопочным выключателем используйте функцию F7.3. Система
будет выдавать пару импульсов управления имитируя первое короткое нажатие — включение аварий-
ных сигналов, второе короткое нажатие — выключение аварийных сигналов. Для успешного исполь-
зования импульсного управления штатным аварийным модулем необходимо правильно определить
период мигания штатного света. Для этого:

•

Определите период миганий аварийного освещения автомобиля (приблизительно) при помощи
секундомера или на-ручных часов, например, за десять циклов;

•

Запрограммируйте функцию F7 в режим импульсного управления F7.2 или F7.3. Установите на-
иболее близкое значение периода в F7.2 или F7.3 7 к рассчитанному периоду работы штатного
аварийного освещения, используя механизм программирования времени периода описанный в
предыдущем параграфе. По умолчанию значение периода выбрано 0,6 сек. Для большинства ав-
томобилей это время составляет от 0,5 до 0,7 сек ;

•

Определите полярность управления штатной системой аварийной сигнализации от кнопки
включения/выключения;

•

Если включение/выключение световой аварийной сигнализации происходит при подаче корот-
ких импульсов +12 В на модуль аварийного освещения, соедините белый провод системы (вы-
ход на габариты) с проводом управления включения/выключения штатного блока аварийной
сигнализации идущий от внутрисалонной кнопки управления аварийным сигналом, располо-
женной в салоне автомобиля;

•

Если включение/выключение световой аварийной сигнализации происходит при коротком за-
мыкании на «массу» провода управления модулем аварийного освещения, соедините красный
провод  с синей полосой (разъем N4) с «массой». Соедините белый провод системы (выход на га-
бариты) с проводом управления включения/выключения штатного блока аварийной сигнализа-
ции идущий от внутрисалонной кнопки управления аварийным сигналом, расположенной в са-
лоне автомобиля.

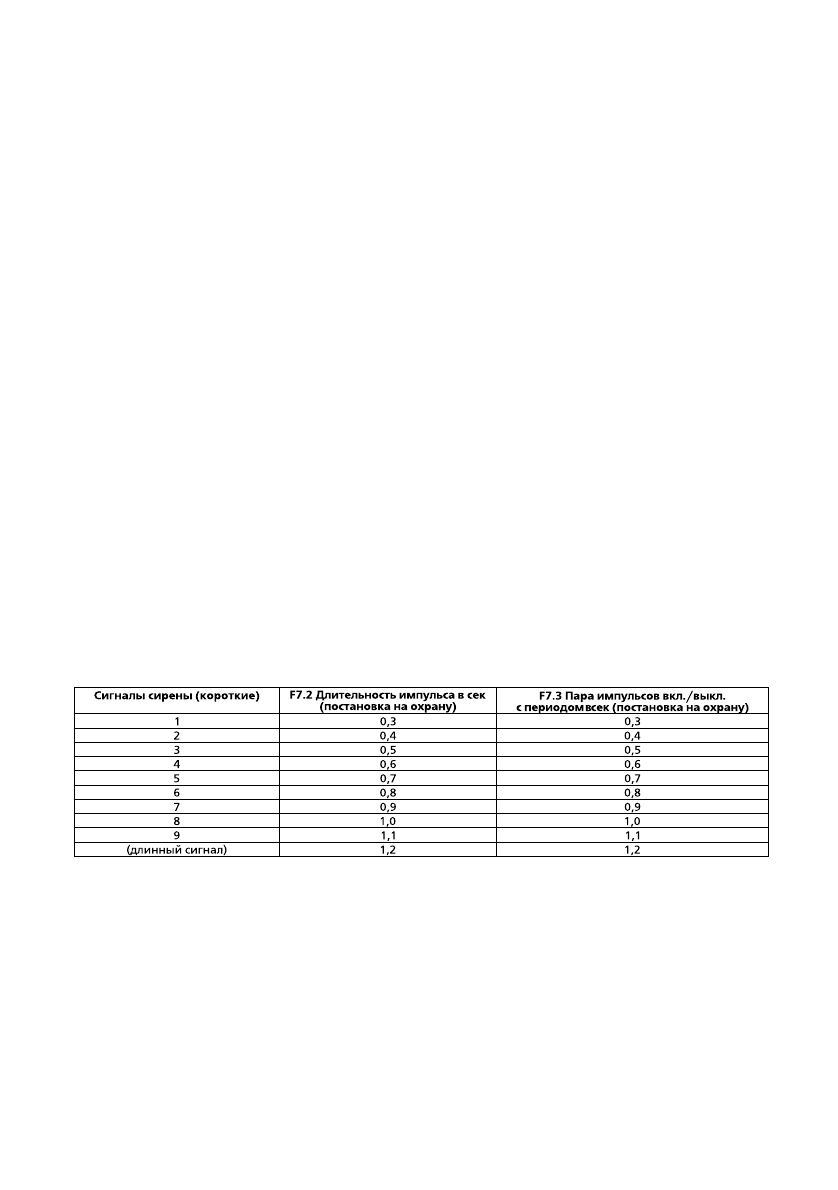

Канал управления светом (функция F7.2)

— для авто со штатной световой аварийной сигнализа-

цией с фиксируемой кнопкой — кнопка включена (утоплена) — аварийка работает. F7.2 — выдает им-
пульс «Вкл./Выкл.» длительностью 0,3 –1,2 сек с шагом 0,1 сек.

Канал управления светом (функция F7.3)

— для авто со штатной световой аварийной сигнализацией с

не фиксируемой кнопкой — раз нажал — аварийка работает, второй раз нажал — аварийка выключена. F7.3
— выдает пару импульсов «Вкл./Выкл.» с периодами включения/выключения 0,3–1,2 сек с шагом 0,1 сек.

•

Войдите в таблицу программирования.

•

Выберите функцию, например, F7.2. Система подтвердит выбор функции двумя короткими зву-
ковыми сигналами.
