отрицательный

выход

для

дополнительной

блокировки

двигателя

НЗ

реле

 (“

минус

на

ох

-

ране

”)

Максимальный

ток

нагрузки

 300

мА

,

для

подключения

может

потребоваться

дополнительное

реле

.

ОРАНЖЕВЫЙ

/

ЧЕРНЫЙ

провод

:

отрицательный

выход

 “

состояния

”

системы

 (“

минус

на

ох

-

ране

”),

активируется

автоматически

при

включении

режима

охраны

,

при

дистанционном

и

ав

-

томатическом

запуске

в

режиме

охраны

данный

выход

будет

отключен

на

время

работы

дви

-

гателя

.

Максимальный

ток

нагрузки

 300

мА

.

СИНИЙ

провод

:

отрицательный

выход

 2-

го

канала

системы

для

дистанционного

отпирания

электрического

замка

крышки

багажника

  (

если

автомобиль

им

оборудован

).

Длительность

им

-

пульса

выходного

сигнала

 1

с

.

Максимальный

ток

нагрузки

 300

мА

,

для

подключения

требуется

дополнительное

реле

.

Схема

подключения

приведена

ниже

.

СИЛОВОЙ

 6-

КОНТАКТНЫЙ

РАЗЪЕМ

СИСТЕМЫ

:

ЗЕЛЕНЫЙ

провод

:

выход

включения

 2-

й

цепи

зажигания

 (+)

Подключите

Зеленый

провод

 6-

контактного

силового

разъема

системы

к

штатному

проводу

питания

 2-

й

цепи

зажигания

автомобиля

.

Алгоритм

работы

данного

выхода

программируется

функцией

 # 25 –

в

зависимости

от

со

-

стояния

данной

функции

выход

Зеленого

провода

будет

либо

дублировать

работу

Желтого

провода

  (

выход

включения

 1-

й

цепи

зажигания

),

либо

будет

дублировать

работу

Синего

про

-

вода

 (

выход

включения

цепи

 ACC).

КРАСНЫЙ

провод

:

сильноточный

вход

питания

 +12

В

Красный

провод

используется

для

подачи

тока

во

все

цепи

,

питаемые

с

помощью

с

помо

-

щью

с

помощью

встроенных

реле

системы

запуска

двигателя

,

подключите

к

положительной

клемме

аккумулятора

ЧЕРНЫЙ

/

ЖЕЛТЫЙ

провод

:

выход

управления

включением

и

блокировкой

стартера

(+)

Черный

/

Желтый

провод

одновременно

выполняет

функцию

включения

стартера

при

дис

-

танционном

или

автоматическом

запуске

двигателя

,

и

функцию

блокировки

стартера

в

режиме

охраны

.

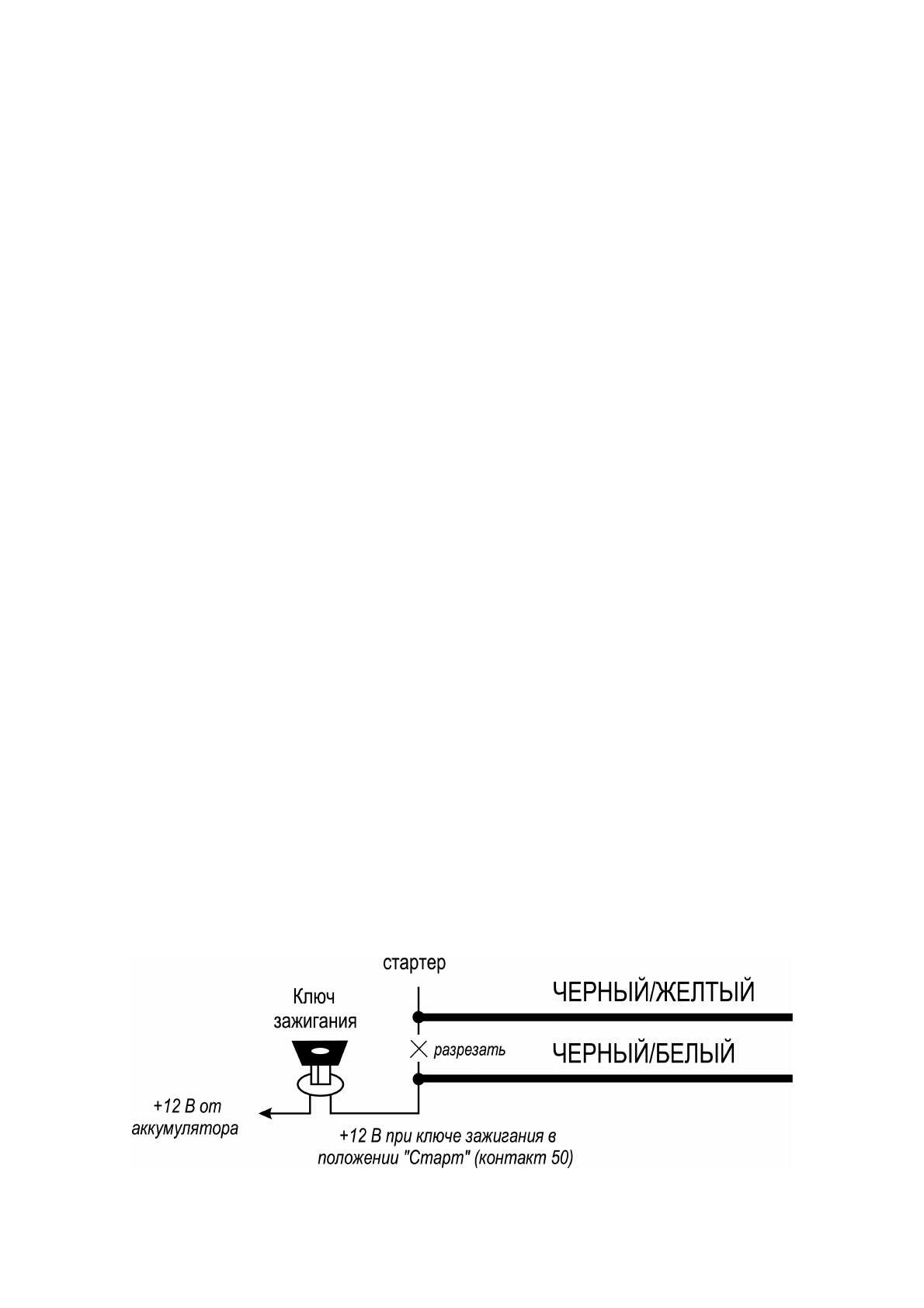

Перережьте

провод

,

идущий

от

контакта

 50/1

замка

зажигания

к

соленоиду

стартера

авто

-

мобиля

  (

на

этом

проводе

должно

появляться

напряжение

 +12

В

,

когда

ключ

зажигания

нахо

-

дится

в

положении

 “

ЗАПУСК

”,

и

напряжение

 0

В

,

когда

ключ

зажигания

находится

в

любом

дру

-

гом

положении

).

Подсоедините

часть

обрезанного

провода

,

идущую

от

стартера

,

к

Черному

/

Желтому

прово

-

ду

 6-

контактного

силового

разъема

системы

.

Максимальный

ток

встроенного

реле

блокировки

/

включения

стартера

 – 40

А

.
