PANTERA XS-3500 «

Инструкция

по

эксплуатации

системы

» © Saturn Marketing Ltd.

42

ПОДСОЕДИНЕНИЕ

ПРОВОДОВ

СИСТЕМЫ

СЕРЫЙ

провод

:

-

подключите

к

концевому

выключателю

капота

,

замыкающемуся

на

“

массу

”

при

открывании

капота

.

КОРИЧНЕВЫЙ

провод

:

подключите

к

концевым

выключателям

дверей

,

замыкающимся

на

“

массу

”

при

открывании

дверей

.

СЕРЫЙ

/

ЖЕЛТЫЙ

провод

:

отрицательный

вход

контроля

состояния

ручного

(

стояночного

)

тормоза

или

педали

тормоза

.

При

наличии

положительного

потенциала

на

этом

проводе

дис

-

танционный

и

автоматический

запуски

двигателя

будут

невозможны

.

Возникновение

положи

-

тельного

потенциала

на

этом

проводе

в

режиме

запущенного

дистанционно

или

автоматиче

-

ски

двигателя

–

вызовет

немедленную

остановку

двигателя

.

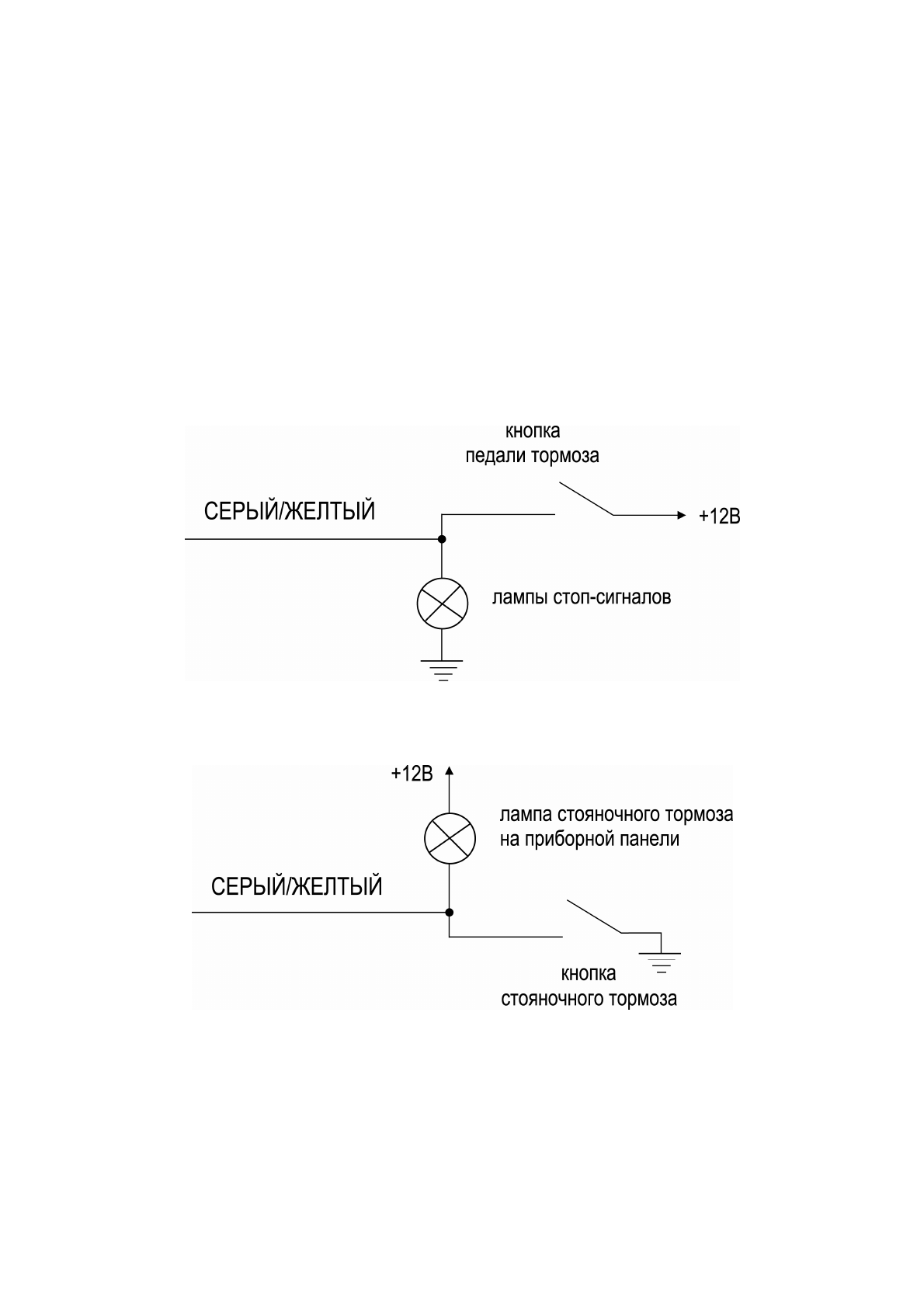

Схемы

подключения

приведены

ниже

:

В

автомобиле

с

автоматической

коробкой

передач

подсоедините

Серый

/

Желтый

провод

к

проводу

,

идущему

от

стоп

-

сигналов

автомобиля

,

который

замыкается

на

+12

В

при

нажатии

педали

тормоза

:

В

автомобиле

с

ручной

коробкой

передач

подсоедините

Серый

/

Желтый

провод

к

проводу

,

замыкающемся

на

массу

при

взведении

ручного

тормоза

:

СЕРЫЙ

/

ЧЕРНЫЙ

провод

:

-

вход

контроля

автоматического

и

дистанционного

запуска

двига

-

теля

.

Подключение

Серого

/

Черного

провода

необходимо

для

контроля

работы

двигателя

при

дистанционном

или

автоматическом

запуске

.

Контроль

работы

двигателя

может

производить

-

ся

либо

по

сигналу

на

выходе

генератора

(

заводская

установка

),

либо

по

сигналу

на

штатном

проводе

тахометра

(

программируемая

функция

# 23).

-

При

выборе

контроля

работы

двигателя

по

сигналу

на

выходе

генератора

,

система

будет

запускать

двигатель

в

течение

запрограммированного

времени

,

после

чего

будет

контро

-

лировать

запуск

и

работу

двигателя

автомобиля

по

лампе

разряда

батареи

или

по

лампе
