35
Подробное руководство - www.manuals.alarmtrade.ru
Руководство по эксплуатации
RMD CH3 (-)
200 мА
RMD CH4 (-)
200 мА
RMD CH5 (-)
200 мА
RMD K1
20 А
RMD K2
20 А
RMD K3
20 А
Допустимая амплитуда тахометрического сигнала
3..300 В
Габаритные размеры
45,5х44х17 мм
1
2
3
4
5
ВНИМАНИЕ! ЗАПРЕЩЕНО
РАЗМЕЩАТЬ РАДИОРЕЛЕ
НЕПОСРЕДСТВЕННО НА
ДВИГАТЕЛЕ!
Радиореле блокировки
Для Pandect X опционально доступно радиореле
блокировки RR-102. Радиореле блокировки со
встроенным акселерометром допускается распо-
лагать в моторном отсеке. При этом недопустимо
экранировать зону встроенной антенны 2,4 ГГц.
Необходимо обеспечить жесткое крепление
к кузову автомобиля или неподвижным жгутам
проводов. Запрещено прятать в жгуты проводов.
Питание радиореле подключается либо от зажига-
ния, либо постоянное. Реле нормально замкнутое,
блокировку осуществляет только при наличии не-
санкционированного перемещения автомобиля.

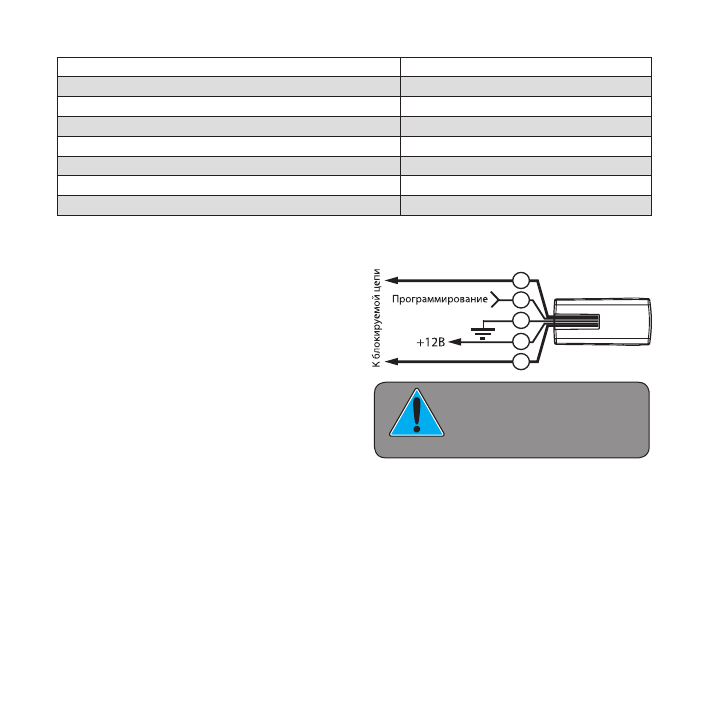

Подключение радиореле RR-102
Провода «1» и «5» (Черные) - Блокировка.
Подключают к блокируемой цепи. Ток коммутации должен быть не более 10А (при коммута-
ции цепей без индуктивной составляющей нагрузки). Контакты реле блокировки нормально зам-
кнутые.
Провод «2» (Черный) - Программирование.
Провод необходим для записи радиореле в память системы. При записи подключается на
+12В одновременно с проводом «4»
Провод «3» (Черный) - «Масса».
Должен быть присоединен к кузову автомобиля или надежному проводнику, соединяющему
