Руководство по эксплуатации
RMD-8
Digital Ext ension Module
20A
20A
NO
COM
NO
COM
NO
COM
NC
реле Зажигания*
(RMD K1)
реле Зажигания2/ACC*
(RMD K3)
реле Стартер*
(RMD K2)
Выход RMD СН3
3A
12 В
Аккум
улятор
200mA (-)
Выход RMD СН2
1A (+)
Выход RMD СН1
1A (+)
Выход RMD СН4
200mA (-)
Выход RMD СН5
200mA (-)

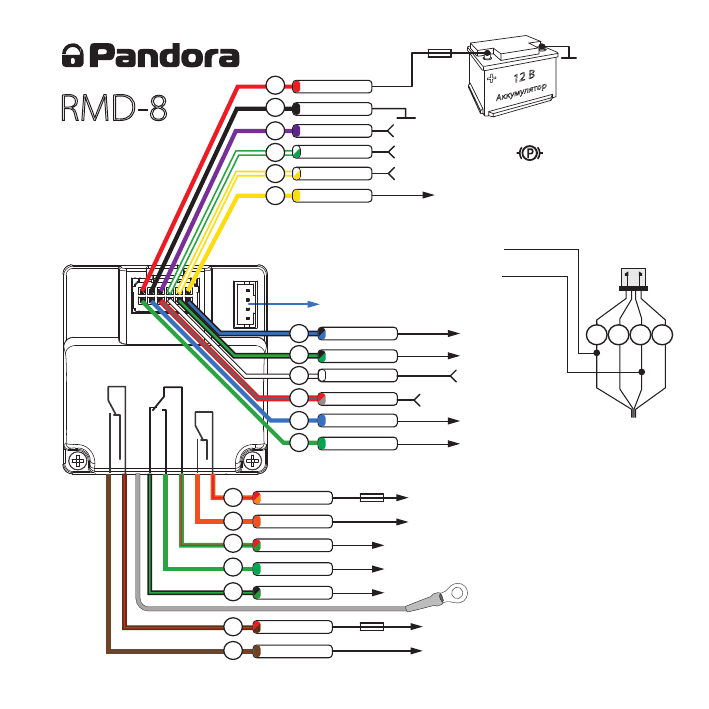

Схема подключения
K2
K1
K3
* Значения по умолчанию,
изменяются в меню
программирования
микросигнализации
Pandect X
** Данный модуль
подключается
к микросигнализации
Pandect Xспециальным
кабелем.
1
1
2
3
4
5
6
7
2
3
4
5
6
12
11
10
9
8
7
Х1
Х2
Зелёный
Синий
Белый
Серый/красн.
Зелён/чёрн.
Cиний/чёрн.
Вход контроля свечей накала (IN1)
Вход лампа масла/зарядки (IN4)
Вход IN2
Тахометр
Вход нейтраль/ручник ( ) (IN3)
-
-
+
+
0,1..300V
Красный
Чёрный
Фиолетовый
Жёлтый
Белый/Зелён.
Белый/Жёлт.
Коричневый
Корич./красн.
Оранжевый
Зелёный
Оранж./красн.
Зелён./красн.
Зелён./чёрн.
К разъёму Х2 (AUX) Pandect X**
Подключение
к Pandect X
к RX Pandect
к TX Pandect
К разъёму
AUX
(X2)
1 2 3 4
Х2 RMD-8
Датчик
температуры
