П Р А К Т И ч Е С К А я   И Н Ф О Р М А Ц И я

09

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

АВТОМАГНИТОЛЫ

На  Вашем  автомобиле  смонтировано  сле-

дующее оборудование для установки и под-

ключения автомагнитолы:

-  двухфункциональная антенна на крыше,

-  коаксиальный кабель для подключения антенны,

-  система подавления радиопомех,

-  провода для подключения передних громкогово-

рителей, встроенные в передние двери и твите-

ров, расположенных на панели управления,

-  провода  для  подключения  громкоговорите-

лей и твитеров, встроенные в задние двери,

-  два восьмиштекерных разъема.

Перед  установкой  автомагнитолы

или  громкоговроителей  на  автомо-

биле, обратитесь за консультацией в

сервисную сеть CITROËN или специ-

ализированный цех.

Запрещается  использовать  другой

провод  для  подключения  к  цепи  (+)

автомагнитолы  (это  может  привести

к  быстрой  разрядке  аккумуляторной

батареи).

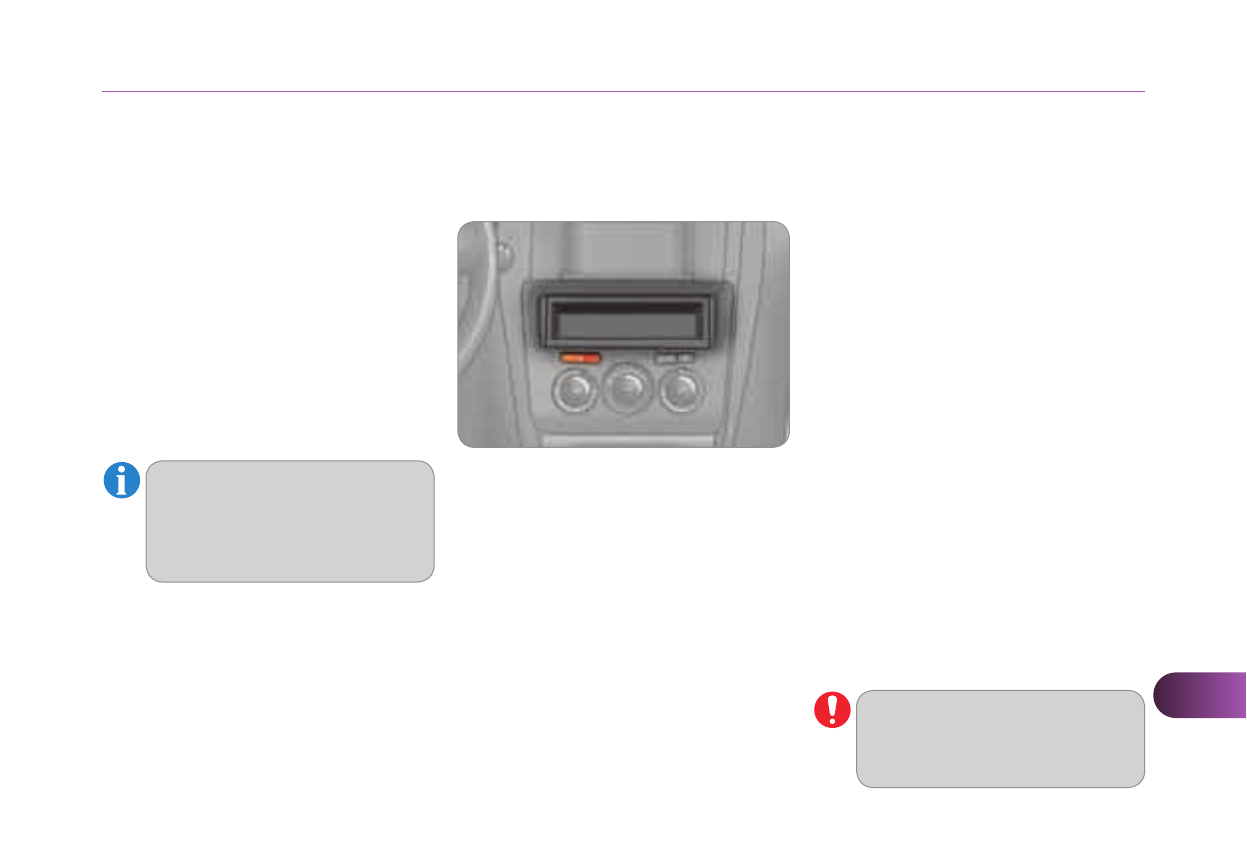

Установка автомагнитолы

Автомагнитола  устанавливается  на  место

ящиков  для  мелочей  или  над  передней  па-

нелью системы обогрева/кондиционера.

F

  При помощи отверки снимите ящики для

мелочей с обоих сторон.

Вы  увидите  коаксильный  кабель  для  под-

ключения антенны и 8-контактный разъем.

Затем  обратитесь  к  руководству  пользова-

ния автомагнитолой для ее установки и под-

ключения.

Установка громкоговорителей

На автомобиле можно установить:

-  громкоговорители  диаметром  165  мм  в

передние двери,

-  громкоговорители  диаметром  130  мм  в

задние двери,

-  твитеры диаметром ,5 мм, расположен-

ные на верхней части приборной панели.

Стандартное назначение гнезд разъемов

8-контактный разъем (А)

A1: -

A: -

A3: -

A4: -

A5: -

A6: (+)   От  замка  зажигания  (в  этом  случае

магнитола будет работать только при

включенном зажигании)

A7: (+)  Постоянное

A8: Масса

8-контактный разъем (B)

B1: (+)  Громкоговоритель задний правый

B: (-)  Громкоговоритель задний правый

B3: (+)   Громкоговоритель  передний  правый

и твитер

B4: (-)   Громкоговоритель  передний  правый

и твитер

B5: (+)   Громкоговоритель передний левый и

твитер

B6: (-)   Громкоговоритель передний левый и

твитер

B7: (+)  Громкоговоритель задний левый

B8: (-)  Громкоговоритель задний левый
