âesky

– 2 –

Připojení reproduktorových kabelů
1

Stiskněte a přidržte svěrku terminálu reproduktoru

2

Vložte konec kabelu reproduktoru do svěrky, jak je uvedeno

dále

• zkontrolujte polaritu přípojek reproduktoru:

ª

 na

ª

a

·

 na

·

.

3

Uvolněte svěrku

• Připojujete-li hlavní (přední) reproduktory ke zdířce TO

MAIN SPEAKERS, použijte reproduktory, které mají

rozmezí impedance odpovídající zesilovači připojenému

k terminálu INPUT 2 (HIGH LEVEL), jinak by mohlo dojít

k selhání nebo k poškození zesilovače připojeného k

terminálu INPUT 2 (HIGH LEVEL).

• NEPŘIPOJUJTE více než jeden reproduktor k jednomu

reproduktorovému terminálu.

TO MAIN
SPEAKERS

RIGHT

RIGHT

LEFT

RIGHT

LEFT

LEFT/MONO

MAX

VOLUME

50Hz

200Hz

MIN

ON

OFF

FIXED

VARIABLE

POWER

FREQUENCY

CUT OFF FILTER

RIGHT

LEFT

FRONT SPEAKERS

TO MAIN
SPEAKERS

INPUT 2

(HIGH-LEVEL)

RIGHT

LEFT

RIGHT

LEFT

INPUT 2

(HIGH-LEVEL)

(LOW-LEVEL)

INPUT 1

AUTO POWER ON/STANDBY

PHASE

CANCEL

ON

REVERSE

NORMAL

2

1

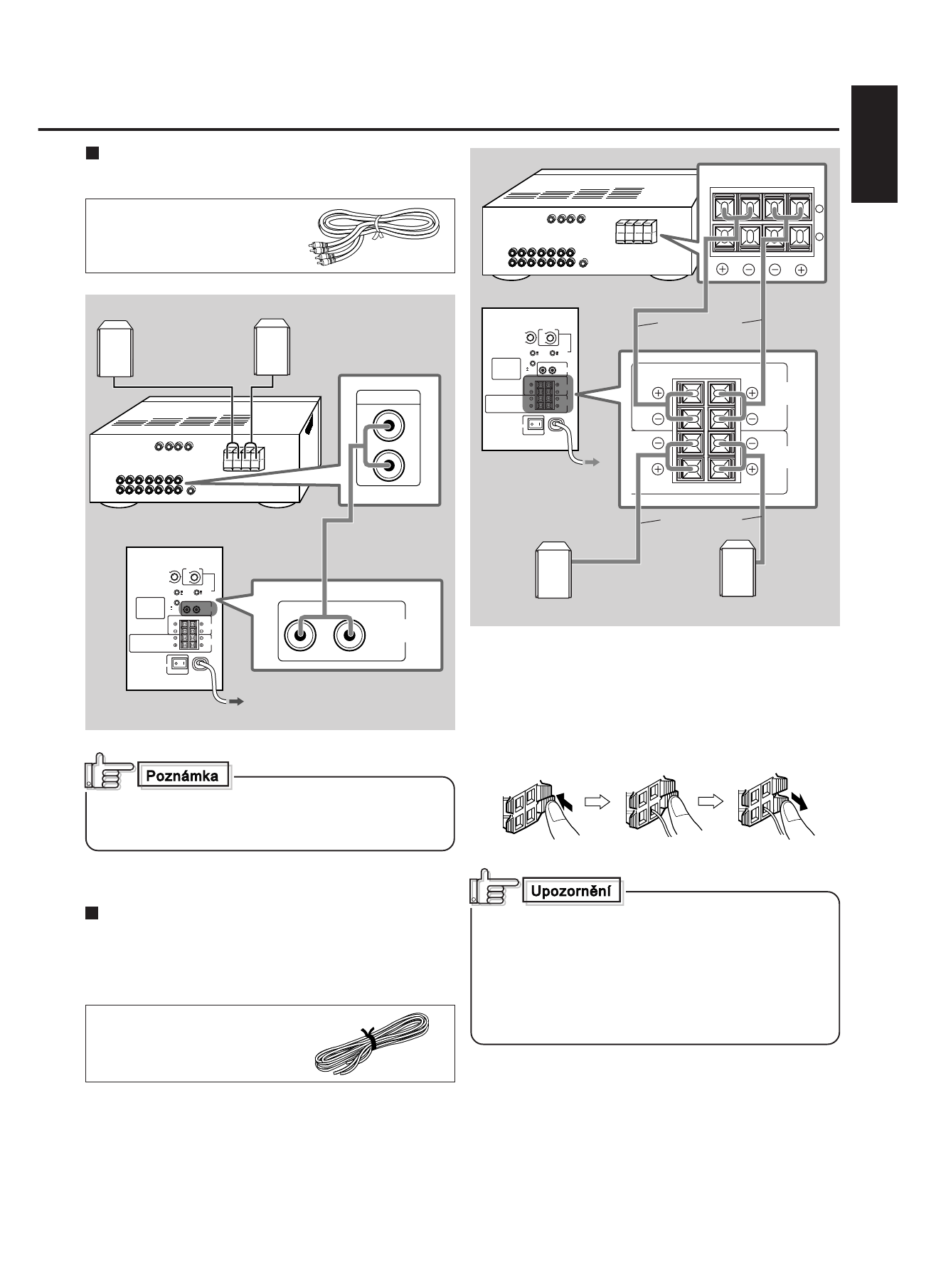

 Způsob zapojení

ı

Připojte zesilovač se zdířkami linkového výstupu k terminálu

INPUT 1 (LOW-LEVEL).

Příprava:

Kupte si v odborné prodejně

stereo audio-kabel.

Hlavní (přední)

reproduktory (nejsou

součástí dodávky)

Váš zesilovač

SP-DW103

Váš zesilovač

SP-DW103

Hlavní (přední)

reproduktory (nejsou

součástí dodávky)

Stereo-audio kabel

(není součástí

dodávky)

K síťové zásuvce

K síťové

zásuvce

Pravý reproduktor

Levý reproduktor

 Způsob zapojení

Ç

Připojte zesilovač bez výstupní zdířky pro subwoofer a bez

zdířek linkového výstupu k terminálu INPUT 2 (HIGH-LEVEL).

• Při použití tohoto způsobu zapojení připojte hlavní (přední)

reproduktory k terminálu TO MAIN SPEAKERS na zadní

straně přístroje.

Příprava:

Kupte si v odborné prodejně

kabely pro připojení

reproduktoru.

Kabely pro

připojení

reproduktorů

– 2 –

Má-li váš zesilovač pouze zdířku pro mono-výstup (MONO),

připojte ji ke zdířce LEFT/MONO na terminálu INPUT 1

(LOW-LEVEL) (viz způsob zapojení

Å

).

(nejsou

součástí

dodávky)

TO MAIN
SPEAKERS

RIGHT

RIGHT

LEFT

RIGHT

LEFT

LEFT/MONO

MAX

VOLUME

50Hz

200Hz

MIN

ON

OFF

FIXED

VARIABLE

POWER

FREQUENCY

CUT OFF FILTER

LINE OUT

L

R

RIGHT

LEFT/MONO

(LOW-LEVEL)

INPUT 1

INPUT 2

(HIGH-LEVEL)

(LOW-LEVEL)

INPUT 1

AUTO POWER ON/STANDBY

PHASE

CANCEL

ON

REVERSE

NORMAL

1

2

3

Kabely pro

připojení

reproduktorů

(nejsou

součástí

dodávky)
