– 1 –

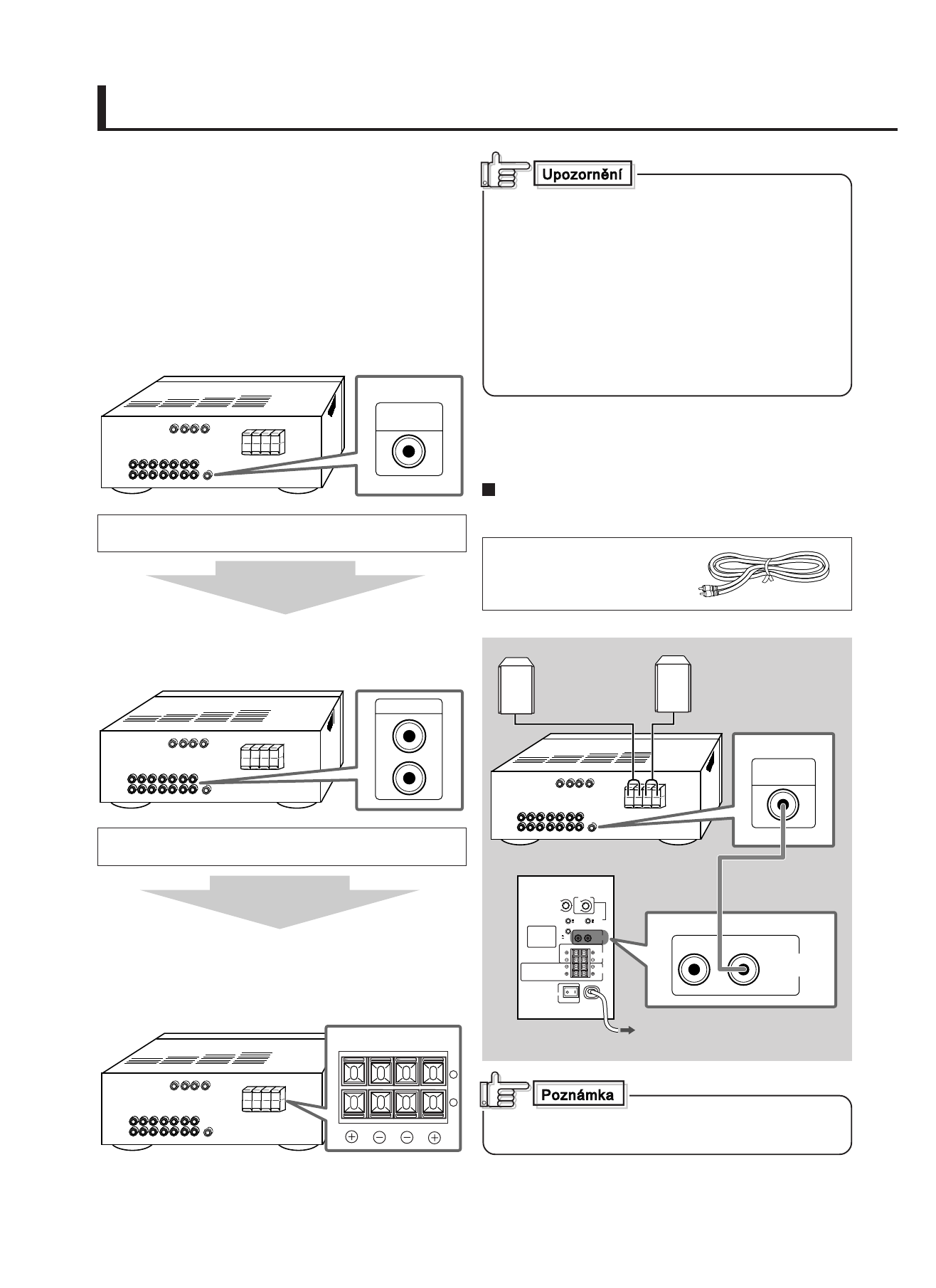

Kontrola va‰eho zesilovaãe

Před připojením tohoto přístroje k vašemu zesilovači (nebo

přijímači) zkontrolujte typ připojovacích zdířek na vašem

zesilovači.
Pro správné zapojení vašeho přístroje dodržujte dále uvedené

pokyny.

• Vyobrazení konektorů a zdířek v tomto návodu se může lišit

od aktuálního provedení vašeho zesilovače. Na těchto

obrázcích jsou uvedeny nejpoužívanější typy.

Nejprve zkontrolujte, zda má váš zesilovač výstupní zdířku
pro konektor subwooferu.

Zpravidla je tento výstup označen jako „SUBWOOFER OUT“

nebo „SUBWOOFER“.

Najdete-li tento výstup na vašem zesilovači, postupujte podle

způsobu zapojení

Å

.

Zkontrolujte, zda má váš zesilovač zdířky linkového výstupu
(line output jacks).

Tyto zdířky jsou zpravidla označeny „LINE OUT“ nebo „LINE

OUTPUT“.

Najdete-li tyto zdířky na vašem zesilovači, postupujte podle

způsobu zapojení

ı

.

Způsob zapojení

Ç

.

Tento způsob zapojení je možno použít pro jakýkoli zesilovač.

Připojení se provádí ke zdířkám zesilovače pro přední (hlavní)

reproduktory (zpravidla označené „FRONT SPEAKERS“ nebo

„MAIN SPEAKERS“).

Zapojení

Hlavní (přední)

reproduktory (nejsou

součástí dodávky)

Váš zesilovač

SP-DW103

Mono-audio kabel

(je součástí dodávky)

Před připojením tohoto přístroje k zesilovači (nebo přijímači)

dodržujte důsledně následující pokyny:

• Před připojením tohoto přístroje k zesilovači vypněte

zesilovač.

• Před připojením tohoto přístroje do sítě proveďte úplné

zapojení.

• NEPOUŽÍVEJTE SOUČASNĚ terminály INPUT 1 (LOW-

LEVEL – nízká úroveň) a INPUT 2 (HIGH-LEVEL –

vysoká úroveň) na zadní straně tohoto přístroje; jinak by

byl slyšet silný šum a mohlo by dojít k poškození tohoto

přístroje.

• NEPŘIPOJUJTE tento přístroj ke zdířkám REC OUT na

vašem zesilovači.

Pfiipojení k zesilovaãi

Při připojování k vašemu zesilovači (nebo přijímači) sledujte i

návod k použití k těmto zařízením.

 Způsob zapojení

Å

Připojte zesilovač s výstupní zdířkou pro subwoofer ke zdířce

LEFT/MONO na terminálu INPUT 1 (LOW-LEVEL).

Příprava:

Použijte dodaný

mono-audio-kabel.

K síťové zásuvce

Používáte-li způsob zapojení

Å

, nevychází z terminálu TO

MAIN SPEAKERS žádný signál.

– 1 –

SUBWOOFER

OUT

LINE OUT

L

R

RIGHT

LEFT

FRONT SPEAKERS

2

1

Nenajdete-li

tyto zdířky

Nenajdete-li

tento výstup

SUBWOOFER

OUT

RIGHT

LEFT/MONO

(LOW-LEVEL)

INPUT 1

TO MAIN
SPEAKERS

RIGHT

RIGHT

LEFT

RIGHT

LEFT

LEFT/MONO

MAX

VOLUME

50Hz

200Hz

MIN

ON

OFF

FIXED

VARIABLE

POWER

FREQUENCY

CUT OFF FILTER

INPUT 2

(HIGH-LEVEL)

(LOW-LEVEL)

INPUT 1

AUTO POWER ON/STANDBY

PHASE

CANCEL

ON

REVERSE

NORMAL
