A reproduktor kábelek bekötése
1

Nyomja le és tartsa a reproduktor termináljának szorítóját

2

A reprodktor kábel végét helyezze a szorítóba a továbbiak

szerint

• Ellenőrizze a reproduktorok csatlakozásánal polaritását:

ª

 a

ª

 és

·

 a

·

.

3

Engedje el a szorítót

• Amennyiben a fő (elülső) hangszórókat a TO MAIN

SPEAKERS dugaszaljzatokhoz csatolja, olyan

reproduktorokat használjon, amelyeknek impedancia

sávja az INPUT 2 (HIGH LEVEL) terminálhoz kötött

erősítőnek megfelel, egyébként az INPUT 2 (HIGH

LEVEL) terminálhoz kötött erősítő megrongálódhat vagy

tönkremehet.

• Egy reproduktor kimenetéhez csak egy reproduktort

csatoljon.

TO MAIN
SPEAKERS

RIGHT

RIGHT

LEFT

RIGHT

LEFT

LEFT/MONO

MAX

VOLUME

50Hz

200Hz

MIN

ON

OFF

FIXED

VARIABLE

POWER

FREQUENCY

CUT OFF FILTER

RIGHT

LEFT

FRONT SPEAKERS

TO MAIN
SPEAKERS

INPUT 2

(HIGH-LEVEL)

RIGHT

LEFT

RIGHT

LEFT

INPUT 2

(HIGH-LEVEL)

(LOW-LEVEL)

INPUT 1

AUTO POWER ON/STANDBY

PHASE

CANCEL

ON

REVERSE

NORMAL

2

1

ı

 bekötési eljárás.

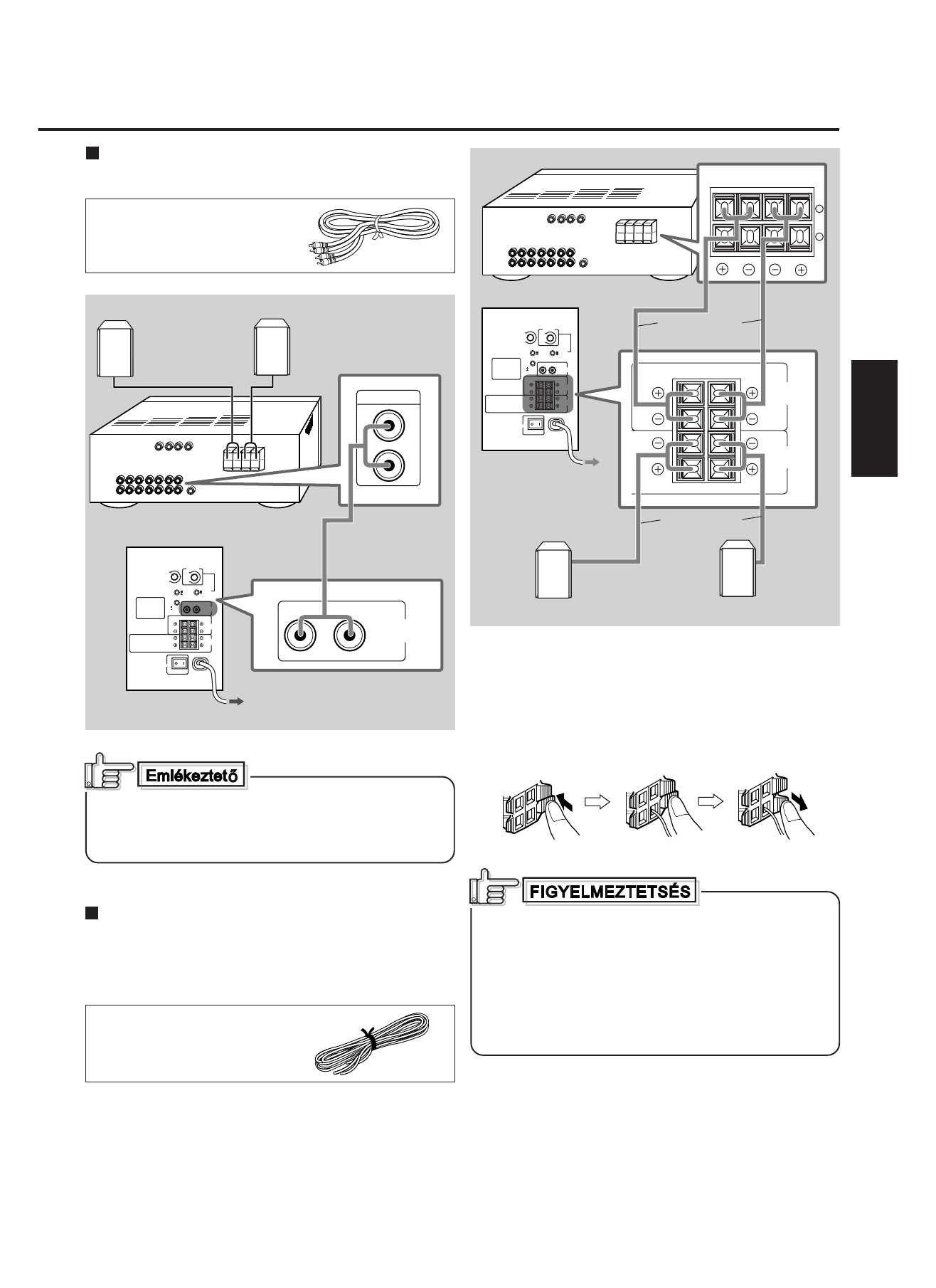

Az erősítőt a vonal-kimenet dugaszaljzataival csatlakoztassa az

INPUT 1 (LOW-LEVEL) terminálhoz.

Előkészítés:

Szakboltban vásároljon sztereo

audio-kábelt.

Tő (elülső) hangszórók

(nem tartozéka a

szállítmánynak)

Az Ön erősítője

SP-DW103

Az Ön erősítője

SP-DW103

Fő (elülső) hangszórók

(nem tartozéka a

szállítmánynak)

Stereo-audio kábel (a

szállítmány tartozéka)

A hálózati konnektorhoz

A hálózati

konnektorhoz

Jobb reproduktor

Bal reproduktor

Ç

 bekötési eljárás.

A subwoofer kimenetek és vonal-kimenetek dugaszaljzatok

nélküli erősítőt csatolja az INPUT 2 (HIGH-LEVEL) terminálhoz.

• Ennél a bekapcsalási eljárásnál a fő (elülső) reproduktorokat

csatolja a készülék hátsó oldalán lévő TO MAIN SPEAKERS

terminálhoz.

Előkészítés:

Szakboltban vásároljon kábelt a

hangszórók csatlakoztatására.

A reproduktorok

bekötésére

szolgáló kábelek

TO MAIN
SPEAKERS

RIGHT

RIGHT

LEFT

RIGHT

LEFT

LEFT/MONO

MAX

VOLUME

50Hz

200Hz

MIN

ON

OFF

FIXED

VARIABLE

POWER

FREQUENCY

CUT OFF FILTER

LINE OUT

L

R

RIGHT

LEFT/MONO

(LOW-LEVEL)

INPUT 1

INPUT 2

(HIGH-LEVEL)

(LOW-LEVEL)

INPUT 1

AUTO POWER ON/STANDBY

PHASE

CANCEL

ON

REVERSE

NORMAL

1

2

3

– 2 –

Amennyiben erősítőjének csupán mono-kimeneti

dugaszaljzata van (MONO), az INPUT 1 (LOW-LEVEL)

terminál LEFT/MONO dugaszaljzatához csatolja (lásd az

Å

bekötési eljárást).

(nem a

szállítmány

tartozéka)

A reproduktorok

bekötésére

szolgáló

kábelek

(nem a

szállítmány

tartozéka)
