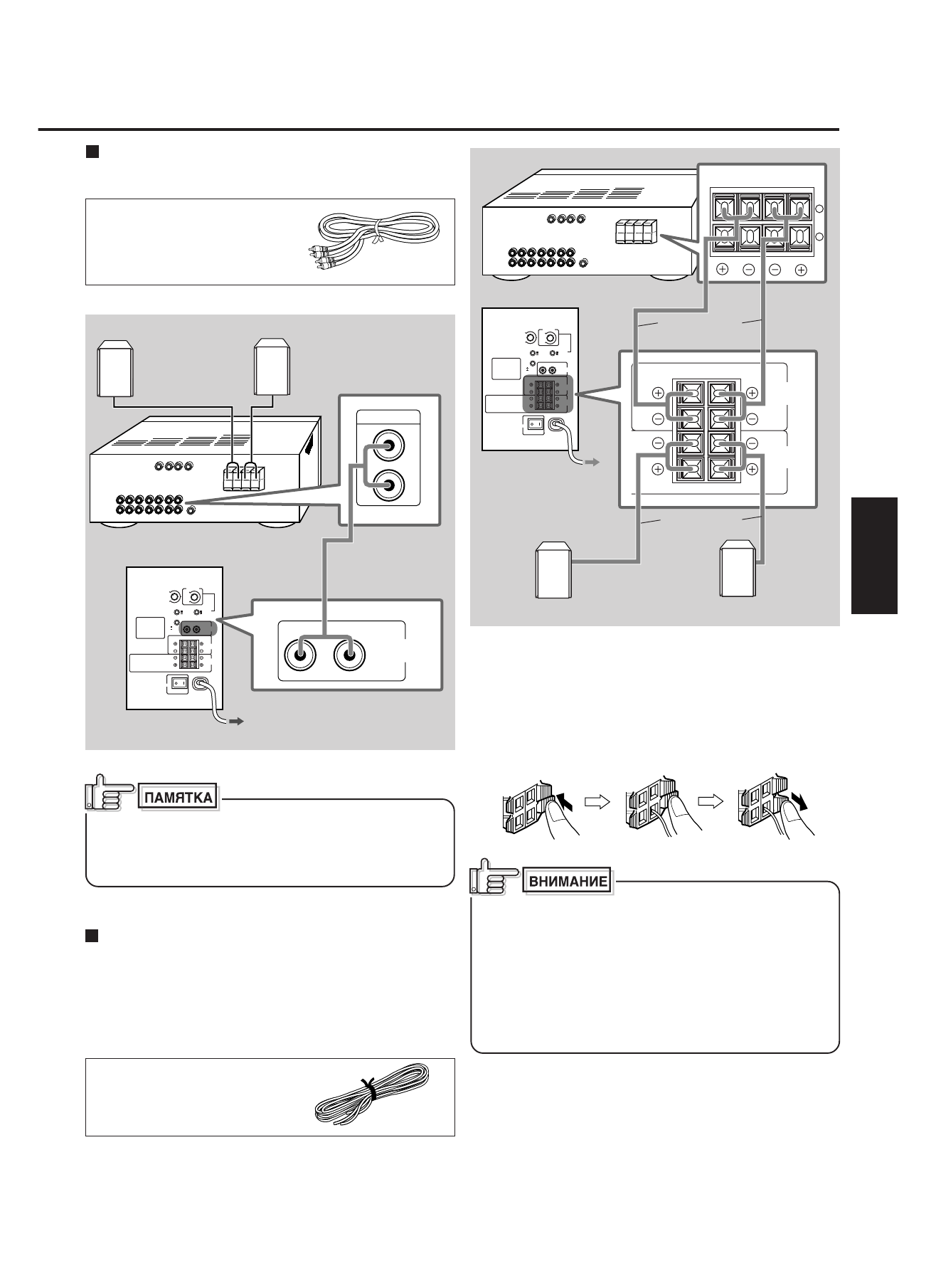

Как подключать кабели динамиков:
1

Нажмите на зажим разъема динамика и удерживайте его
нажатым.

2

Вставьте конец кабеля динамика в разъем, как показано
ниже.
• Соблюдайте полярность разъемов динамиков:

ª

 к

ª

 и

·

 к

·

.

3

Освободите зажим.

• При подключении основных (фронтальных)

динамиков к разъему TO MAIN SPEAKERS
воспользуйтесь динамиками, сопротивление которых
соответстсвует сопротивлению, указанному на
усилителе, подключенному к разъему INPUT 2
(HIGH-LEVEL). В противном случае, возможны
неполадки или повреждения усилителя,
подключенного к разъему INPUT 2 (HIGH-LEVEL).

• НЕ подключайте к одному разъему динамика более

одного динамика.

TO MAIN
SPEAKERS

RIGHT

RIGHT

LEFT

RIGHT

LEFT

LEFT/MONO

MAX

VOLUME

50Hz

200Hz

MIN

ON

OFF

FIXED

VARIABLE

POWER

FREQUENCY

CUT OFF FILTER

RIGHT

LEFT

FRONT SPEAKERS

TO MAIN
SPEAKERS

INPUT 2

(HIGH-LEVEL)

RIGHT

LEFT

RIGHT

LEFT

INPUT 2

(HIGH-LEVEL)

(LOW-LEVEL)

INPUT 1

AUTO POWER ON/STANDBY

PHASE

CANCEL

ON

REVERSE

NORMAL

2

1

 Метод подключения

ı

Подключите усилитель, оборудованный гнездами линейного
выхода, к разъему INPUT 1 (LOW-LEVEL).

Подготовка:

Приобретите стереофоничес-
кий аудио кабель в магазине
аудио- или электротоваров.

TO MAIN
SPEAKERS

RIGHT

RIGHT

LEFT

RIGHT

LEFT

LEFT/MONO

MAX

VOLUME

50Hz

200Hz

MIN

ON

OFF

FIXED

VARIABLE

POWER

FREQUENCY

CUT OFF FILTER

LINE OUT

L

R

RIGHT

LEFT/MONO

(LOW-LEVEL)

INPUT 1

INPUT 2

(HIGH-LEVEL)

(LOW-LEVEL)

INPUT 1

AUTO POWER ON/STANDBY

PHASE

CANCEL

ON

REVERSE

NORMAL

Основные
(фронтальные)
динамики (не входят
в комплект)

Ваш усилитель

SP-DW103

Ваш усилитель

SP-DW103

Основные (фронтальные)
динамики (не входят в
комплект)

Стереофонический
аудио кабель
(не входит в
комплект)

К сети питания

К сети
питания

Правый динамик

Левый динамик

 Метод подключения

Ç

Подключите усилитель, не оборудованный гнездом
сабвуфера и гнездами линейного выхода к разъему INPUT 2
(HIGH-LEVEL).
• При использовании этого метода подключения

подключите  Ваши основные (фронтальные) динамики к
разъему TO MAIN SPEAKERS на задней части Вашего
устройства.

Подготовка:

Приобретите кабели
динамиков в магазине аудио-
или электротоваров.

Кабели динамиков
(не входят в комплект)

1

2

3

– 2 –

Если Ваш усилитель имеет только монофонический
линейный выход (MONO), подключите его к гнезду
LEFT/MONO разъема INPUT 1 (LOW-LEVEL)
(ознакомьтесь с мотодом подключения

Å

).

Кабели динамиков
(не входят в комплект)
