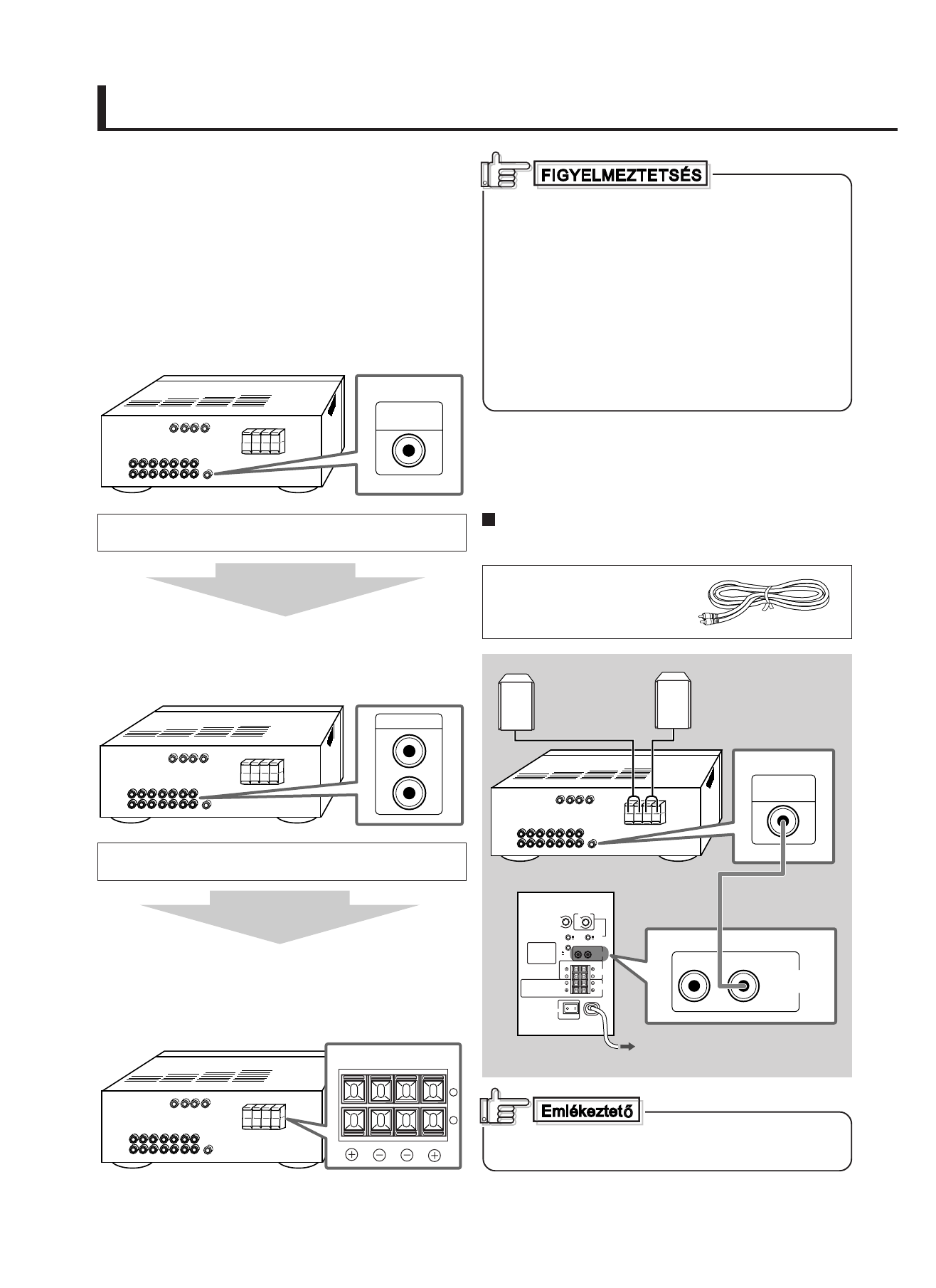

Az Ön erŒsítŒjének ellenŒrzése

Mielőtt ezen készüléket az erősítőjéhez (vagy a
vevőkészülékéhez) csatlakoztatná ellenőrizze a csatlakozó
aljazatok típusát az erősítőjén.

Készülékének helyes csatlakoztasánál tartsa be a követekező
utasításokat.
• A dugaszaljzat és a dugó tényleges kivitelezése az erősítőjén

különbözhet az utasítás ábráján szereplőktől. Ezen az
ábrákon a leggyakrabban alkalmazott típusokszerepelnek.

Először ellenőrizze, hogy az erősítőjénnek kimeneti
dugaszlaljazatának van- e subwoofer konnektora.

Általában ez a kimenet „SUBWOOFER OUT“ vagy
„SUBWOOFER“ felirattal van ellátva.

IHa ezen kimenetet megtalálja az erősítőjén, az

Å

 bekötési

módon járjon el.

Ellenőrizze, hogy az erősítőjén van e vezeték kimeneti
dugaszaljazat (line output jacks).

Ezek a dugaszaljzatok általában „LINE OUT“ vagy „LINE
OUTPUT“ felirattal vannak ellátva.

Ha ezen kimenetet megtalálja az erősítőjén, az

ı

 bekötési

módon járjon el.

Ç

 bekötési eljárás.

Ezen bekötési eljárás valamennyi erősítőnél alkalmazható. A
csatlakoztatást az elülső (fő) reproduktorok bekötésére szolgáló
dugaszaljzatokkal végezzük (általában „FRONT SPEAKERS“
vagy „MAIN SPEAKERS“ felirattal van ellátva).

Bekötés

Tő (elülső) hangszórók
(nem tartozéka a
szállítmánynak)

Az Ön erősítője

SP-DW103

Mono-audio kábel (a
szállítmány tartozéka)

Mielőtt ezen készüléket az erősítőjéhez (vagy a
vevőkészülékéhez) csatlakoztatná következetesen tartsa be
a következő utasításokat:
• Ezen készüléknek az erősítőhöz való csatlakoztatása

előtt az erősítőt kapcsolja ki.

• Ezen készüléknek a hálózathoz való csatlakoztatása

hajtsa végre a teljes bekötést.

• EGYSZERRE NEHASZNÁLJON INPUT 1 (LOW-LEVEL

– alacsony szint) és INPUT 2 (HIGH-LEVEL – magas
szint) terminálokat a készülék hátsó oldalán;
máskülönben erős súgást lehetne hallani és a készülék is
megrongálódhat.

• A készüléket NEKÖSSE az erősítő REC OUT

dugaszaljzatához.

Az erŒsítŒhöz való csatlakoztatás

Ezen készüléknek az erősítőjéhez (vagy a vevőkészülékéhez)
való csatlakoztatásánál figyelemmel olvassa el ezen készülékek
használati utasítását is.

Å

 bekötési eljárás.

Az erősítőt a subwoofer kimeneti dugaszaljzattal csatolja az
INPUT 1 (LOW-LEVEL) terminál LEFT/MONO dugaszaljzatához.

Előkészítés:

Használja az alkatrészként
leszállított mono-audio-kábelt.

A hálózati konnektorhoz

Amennyiben

Å

, bekötési módot alakalmaz, a TO MAIN

SPEAKERS terminálból nem megy ki semmiféle jel.

SUBWOOFER

OUT

LINE OUT

L

R

RIGHT

LEFT

FRONT SPEAKERS

2

1

Amennyiben nem

találja meg ezeket a

kimeneteket

Amennyiben nem

találja meg ezt a

kimenetet

– 1 –

SUBWOOFER

OUT

RIGHT

LEFT/MONO

(LOW-LEVEL)

INPUT 1

TO MAIN
SPEAKERS

RIGHT

RIGHT

LEFT

RIGHT

LEFT

LEFT/MONO

MAX

VOLUME

50Hz

200Hz

MIN

ON

OFF

FIXED

VARIABLE

POWER

FREQUENCY

CUT OFF FILTER

INPUT 2

(HIGH-LEVEL)

(LOW-LEVEL)

INPUT 1

AUTO POWER ON/STANDBY

PHASE

CANCEL

ON

REVERSE

NORMAL
