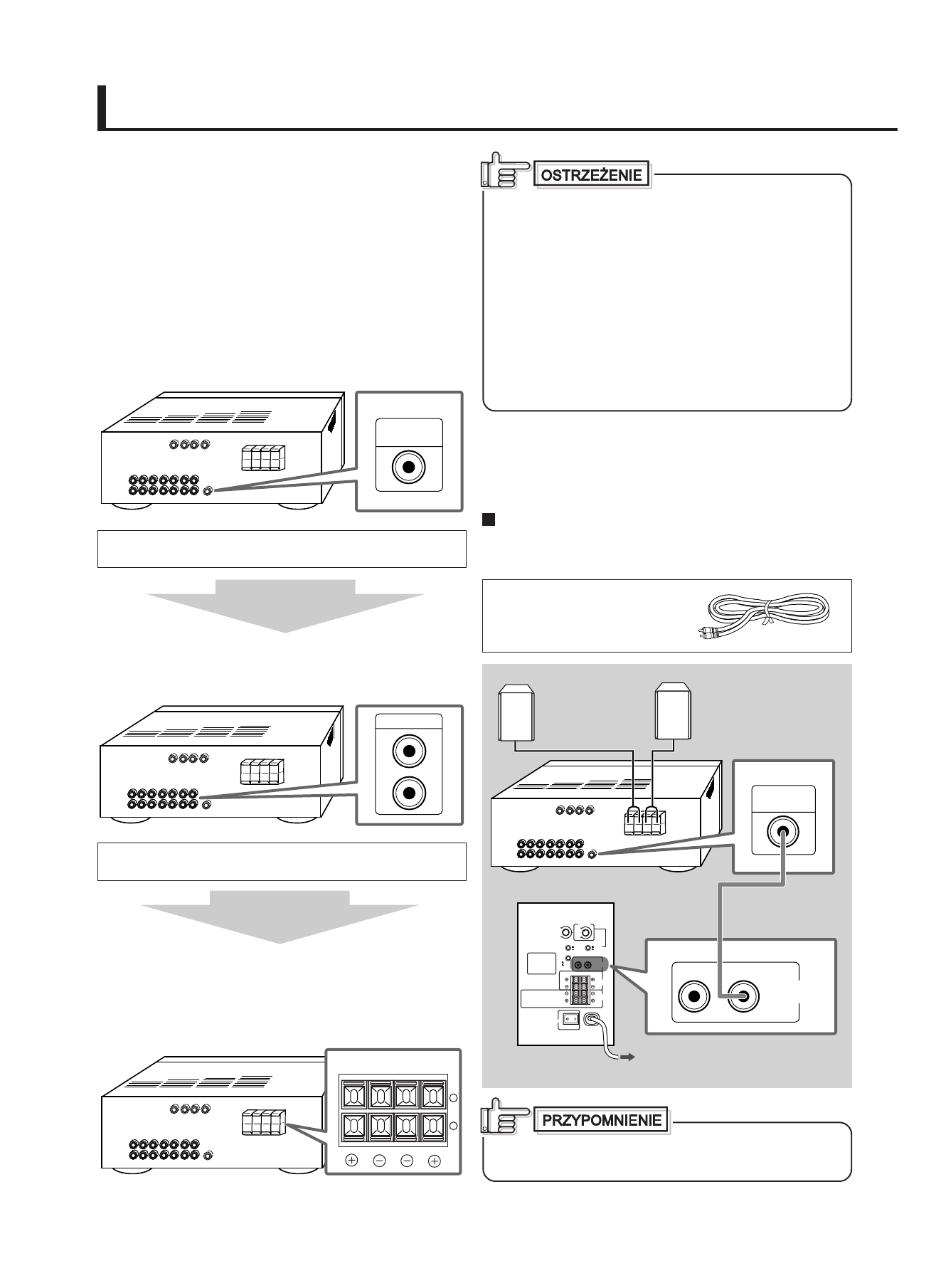

Kontrola twojego wzmacniacza

Przed podłączeniem opisywanego urządzenia do twojego

wzmacniacza (lub odbiornika) należy skontrolować typ gniazd

wtyczkowych wzmacniacza.
W celu prawidłowego podłączenia twojego urządzenia należy

kierować się niżej wymienionymi wskazówkami.

• Przedstawione w tej instrukcji konektory i gniazda wtyczkowe

mogą się różnić od aktualnego wykonania twojego

wzmacniacza. Na zamieszczonych rysunkach podane są

najczęściej stosowane typy.

Najpierw należy skontrolować czy twój wzmacniacz posiada
gniazdo wyjściowe dostosowane do wtyku subwoofera.

Z reguły wyjście to oznaczone jest jako „SUBWOOFER OUT“

lub „SUBWOOFER “.

Jeśli wyjście to znajduje się w twoim wzmacniaczu, należy

postępować według sposobu podłączenia typu

Å

.

Skontroluj, czy twój wzmacniacz wyposażony jest w
gniazda wyjścia liniowego (line output jacks).

Tego rodzaju gniazda z reguły oznaczone są „LINE OUT“ lub

„LINE OUTPUT“.

Jeśli wyjścia tego brak w twoim wzmacniaczu, należy

postępować według sposobu podłączenia typu

ı

.

Sposób podłączenia typu

Ç

.

Ten  rodzaj  podłączenia  można  stosować  w  jakimkolwiek

wzmacniaczu.  Podłączenie  wykonujemy  do  gniazd  wzmacniacza

służących do podłączania przednich (podstawowych) głośników (z

reguły oznaczone „FRONT SPEAKERS“ lub „MAIN SPEAKERS“).

Pod∏àczenie

Główne (przednie)

głośniki (nie są

elementem dostawy)

Twój wzmacniacz

SP-DW103

Przewód audio mono

(jest elementem

dostawy)

Przed podłączeniem tego urządzenia do wzmacniacza (lub

odbiornika) należy dokładnie się kierować następującymi

wskazówkami:

• Przed podłączeniem urządzenia do wzmacniacza należy

wyłączyć wzmacniacz.

• Przed podłączeniem urządzenia do sieci należy wykonać

jego całkowite podłączenie.

• NIE NALEŻY JEDNOCZEŚNIE STOSOWAĆ terminali

INPUT 1 (LOW-LEVEL – niski poziom) i INPUT 2 (HIGH-

LEVEL – wysoki poziom) na tylnej ścianie tego

urządzenia; w przeciwnym razie będzie słychać silny

szum i może zostać uszkodzone urządzenie.

• NIE PODŁňCZAĆ tego urządzenia do gniazd REC OUT

w twoim wzmacniaczu.

Pod∏àczenie do wzmacniacza

Podczas podłączania do twojego wzmacniacza (lub odbiornika)

należy kierować się także wskazówkami zawartymi w instrukcji

obsługi do tych urządzeń.

 Sposób podłączenia typu

Å

Wzmacniacz z gniazdem wyjściowym do subwoofera należy

podłączyć do gniazda LEFT/MONO na terminalu INPUT 1 (LOW-

LEVEL).

Przygotowanie:

W tym celu należy zastosować

dostarczony przewód audio

mono.

Do gniazda sieciowego

Jeśli stosujesz sposób podłączenia typu

Å

, z terminalu TO

MAIN SPEAKERS nie wychodzi żaden sygnał.

SUBWOOFER

OUT

LINE OUT

L

R

RIGHT

LEFT

FRONT SPEAKERS

2

1

Jeśli brak tego

gniazda

Jeśli brak tego

wyjścia

– 1 –

SUBWOOFER

OUT

RIGHT

LEFT/MONO

(LOW-LEVEL)

INPUT 1

TO MAIN
SPEAKERS

RIGHT

RIGHT

LEFT

RIGHT

LEFT

LEFT/MONO

MAX

VOLUME

50Hz

200Hz

MIN

ON

OFF

FIXED

VARIABLE

POWER

FREQUENCY

CUT OFF FILTER

INPUT 2

(HIGH-LEVEL)

(LOW-LEVEL)

INPUT 1

AUTO POWER ON/STANDBY

PHASE

CANCEL

ON

REVERSE

NORMAL
