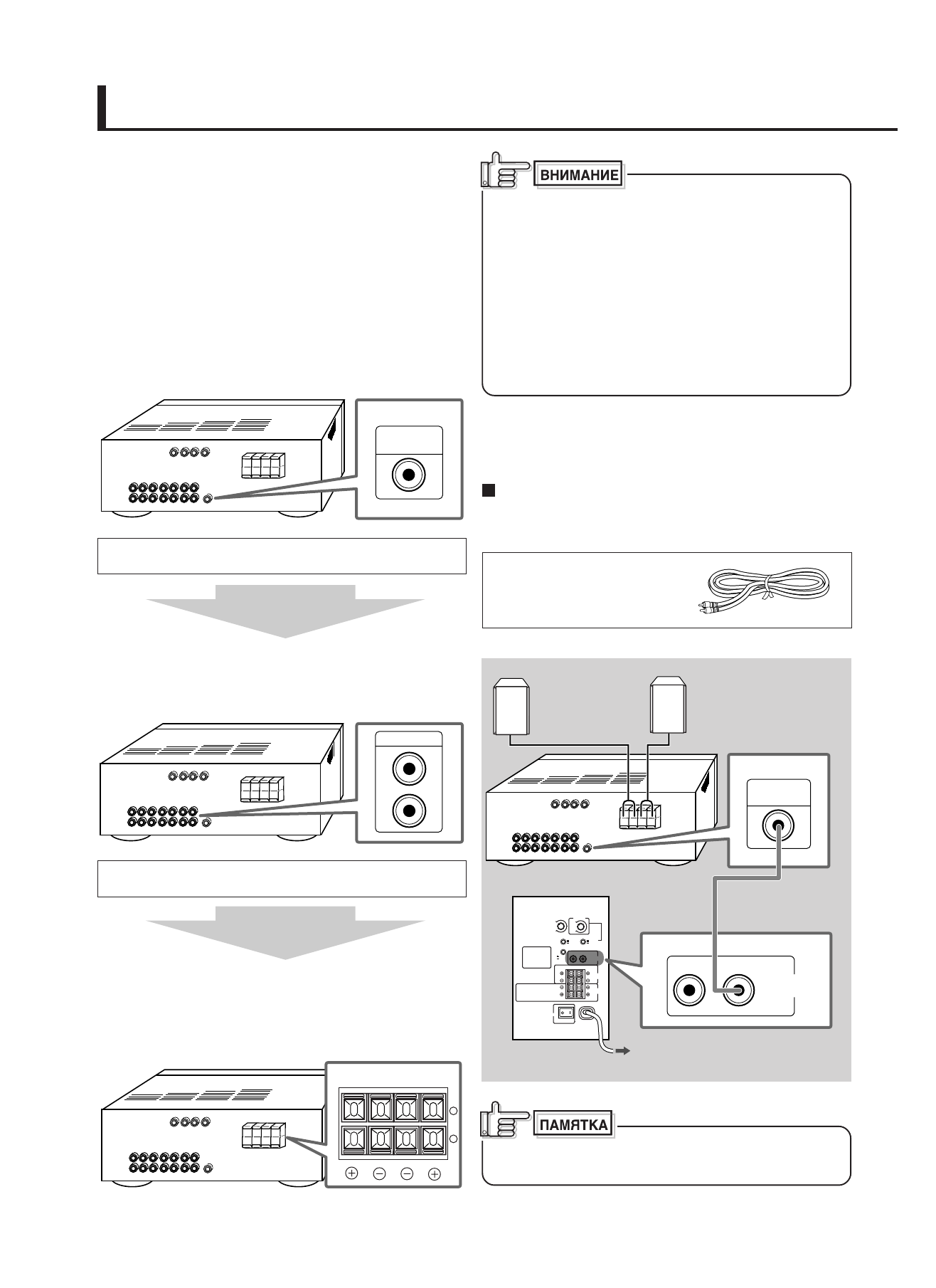

Проверка Вашего усилителя

Перед подключением этого устройства к Вашему усилителю
(или ресиверу) проверьте, какими разъемами оборудован
Ваш усилитель.

Для выбора оптимального способа соединения Вашего
оборудования выполните следующую процедуру.
• Изображения гнезд и разъемов, приведенные в этом

рокуводстве, могут отличаться от имеющихся на Вашем
усилителе. На иллюстрации показаны наиболее
распространенные варианты.

Сначала проверьте, есть ли на Вашем усилителе гнездо
выхода сабвуфера.

Как правило, радом с эим гнездом напечатано название
“SUBWOOFER OUT” или “SUBWOOFER.”

Если Вы найдете это гнездо на Вашем усилителе,
воспользуйтесь методом подключения

Å

.

Затем проверьте, есть ли на Вашем усилителе гнезда
линейного выхода.

Как правило, рядом с этими гнездами напечатано название
“LINE OUT” или “LINE OUTPUT.”

Если Вы найдете эти гнезда на Вашем усилителе,
воспользуйтесь методом подклюяения

ı

.

Воспользуйтесь мотодом подключения

Ç

.

ПРи помощи этого метода можно подключить любой
усилитель, используя разъемы фронтальных динамиков
(рядом с ними, как правило, напечатаны названия “FRONT
SPEAKERS” или “MAIN SPEAKERS”).

SUBWOOFER

OUT

LINE OUT

L

R

RIGHT

LEFT

FRONT SPEAKERS

2

1

Основные
(фронтальные)
динамики (не входят
в комплект)

Ваш усилитель

SP-DW103

Монофонический
аудио кабель
(входит в комплект)

Перед подключением этого устройства к усилителю
(или ресиверу) соблюдайте следующие меры
предосторожности.
• Перед подключением этого устройства к усилителю

сначала выключите усилитель.

• Перед подключением этого устройства к сети

завершите все подключения.

• НЕ используйте разъемы INPUT 1 (LOW-LEVEL) и

INPUT 2 (HIGH-LEVEL) на задней части устройства
одновременно; в противном случае будут выводиться
шумы, которые могут повредить динамик.

• НЕ подключайте это устройство к гнездам REC OUT

на Вашем усилителе.

Подключение  усмлителя

При подключении Вашего усилителя (или ресивера) также
ознакомьтесь с руководством для Вашего усилителя.

 Метод подклю

Å

Подключите усилитель, оборудованный гнездом выхода
сабвуфера, к гнезду LEFT/MONO разъема INPUT 1 (LOW-
LEVEL).

Подготовка:

Воспользуйтеь полученным в
комплекте монофоническим
аудио кабелем.

К сети питания

SUBWOOFER

OUT

RIGHT

LEFT/MONO

(LOW-LEVEL)

INPUT 1

TO MAIN
SPEAKERS

RIGHT

RIGHT

LEFT

RIGHT

LEFT

LEFT/MONO

MAX

VOLUME

50Hz

200Hz

MIN

ON

OFF

FIXED

VARIABLE

POWER

FREQUENCY

CUT OFF FILTER

INPUT 2

(HIGH-LEVEL)

(LOW-LEVEL)

INPUT 1

AUTO POWER ON/STANDBY

PHASE

CANCEL

ON

REVERSE

NORMAL

При использовании метода подключения

Å

, из разъема

TO MAIN SPEAKERS сигнал не выводится.

Если Вы не нашли

этого знезда

Подключения

Если Вы не нашли

этого знезда
