N

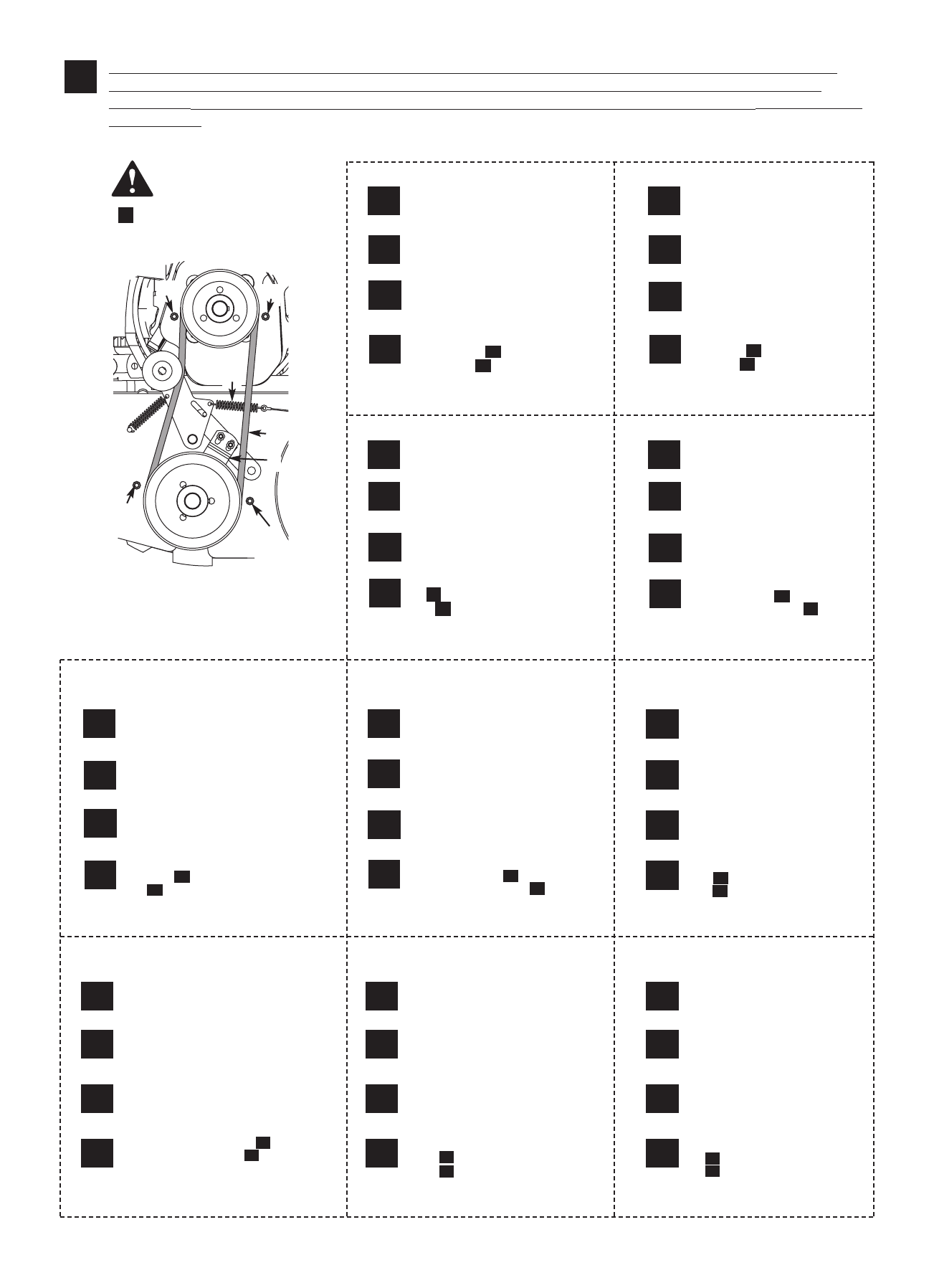

REMPLACEMENT DE LA COURROIE - SUSTITUCIÓN DE LA CORREA - REPLACING THE DRIVE BELT - RIE-
MEN WECHSELN  -  SUBSTITUIÇÃO DA CORREIA - SOSTITUZIONE DELLA CINGHIA - REGULACJA LINKI
SPRZĘGŁA

- DEBRÝYAJ KABLOSUNUN AYARLANMASI -

PY£MI™H TH™ NTIZA™ TH™ O¶I™£EN

-

РЕГУЛИРОВКА

СЦЕПЛЕНИЯ

Débrancher la bougie
(voir manuel moteur)

N1

Desserrer les axes de fixation capot 10
pour le passage de la courroie 1

N2

Retirer la courroie 1 et la remplacer
par la nouvelle

N3

Effectuer les contrôles de la longueur
du ressort 2 (voir       ) et de la position
du frein 7 (voir        )

N4

L

M

Die Zündkerze abstecken
(siehe Motorhandbuch)

N1

Die Befestigungsachsen der Verklei-
dung 10 für das Durchgehen des Rie-
mens 1 lockern.

N2

Den Riemen 1 entfernen und durch
den neuen Riemen ersetzen

N3

Die Prüfungen der Länge der Feder 2
durchführen (siehe       ) und der Posi-
tion der Bremse 7 (siehe       ).

N4

L

M

Desenchufar la bujía
(Ver manual motor)

N1

Aflojar los ejes de sujeción capot 10
para el paso de la correa 1

N2

Quitar la correa 1 y reemplazarla por
la nueva

N3

Efectuar el control de la longitud del
muelle 2 (ver      ) y de la posición del
freno 7 (ver      )

N4

L

M

Disconnect the sparking plug
(see engine manual)

N1

Loosen the bonnet hinges 10 to allow
the belt 1 to be withdrawn.

N2

Remove the belt 1 and replace it with
a new one.

N3

Check the length of the spring 2
(see      ) and the position of the brake
7 (see       ).

N4

L

M

Desligue a vela
(ver manual do motor)

N1

Desaperte os eixos de fixação da tampa
10 para a passagem da correia 1

N2

Remova a correia 1 e substitua-a por
uma nova

N3

Efectue o controlo do comprimento da
mola 2 (ver       ) e da posição do travão
7 (ver       )

N4

L

M

Scollegare la candela
(vedere manuale motore)

N1

Allentare gli assi di fissaggio coper-
chio 10 per il passaggio della cinghia
1

N2

Togliere la cinghia 1 e sostituirla con
quella nuova

N3

Effettuare il controllo della lunghezza
della molla 2 (vedere      )  e della po-
sizione del freno 7 (vedere      )

N4

L

M

10

10

10

10

2

1

7

§

1-5

D

N1

Disconnect the sparking plug
(see engine manual)

N2

Odkręcić osie mocowania pokrywy

10

dla umożliwienia przejścia paska

1

N3

N4

Wykonać kontrolę długości sprężyny 2
(patrz      ) i pozycji hamulca 7
(patrz      )

Zdjąć pasek

1

i wymienić na nowy

L

M

N1

Buji akýmýný kesiniz
(bakýnýz manuel motor)

N2

Kayýş 1 geçişi için kaput 10 sabitleme
akslarýný gevşetiniz

N3

N4

Yayýn 2 uzunluðunun (bakýnýz       ) ve
fren 7 konumunun (bakýnýz       ) kon-
trollerini gerçekleştiriniz

Kayýflý 1 çekiniz ve yenisiyle deðiştiriniz

L

M

N1

BÁ¿ÏÙÂ ÙÔ ÌÔ˘˙›
(‚Ϥ ÂÁ¯ÂÈÚ›‰ÈÔ ÌÔÙ¤Ú)

N2

•ÂÛÊ›ÍÙ ÙÔ˘˜ ¿ÍÔÓ˜ ÛÙÂÚ¤ˆÛ˘
ηχÌÌ·ÙÔ˜ 10 ÁÈ· ÙË ‰È¤Ï¢ÛË ÙÔ˘
ÈÌ¿ÓÙ· 1

N3

N4

EϤÁÍÙ ÙÔ Ì‹ÎÔ˜ ÙÔ˘ ÂÏ·ÙËÚ›Ô˘ 2
(‚Ϥ       ) Î·È ÙË ı¤ÛË ÙÔ˘ ÊÚ¤ÓÔ˘ 7
(‚Ϥ       )

AÊ·ÈÚ¤ÛÙ ÙÔÓ ÈÌ¿ÓÙ· 1 Î·È ·ÏÏ¿ÍÙÂ
ÙÔÓ Ì ηÈÓÔ‡ÚÁÈÔ

L

M

N1

Отключите свечу

(см. руководство двигателя)

N2

Ослабьте оси крепления капота 10
для прохода ремня 1

N3

N4

Проверьте длину пружины 2
(см.      ) и положение тормоза 7
(см.      )

Снимите ремень 1 и замените его
новым

L

M
