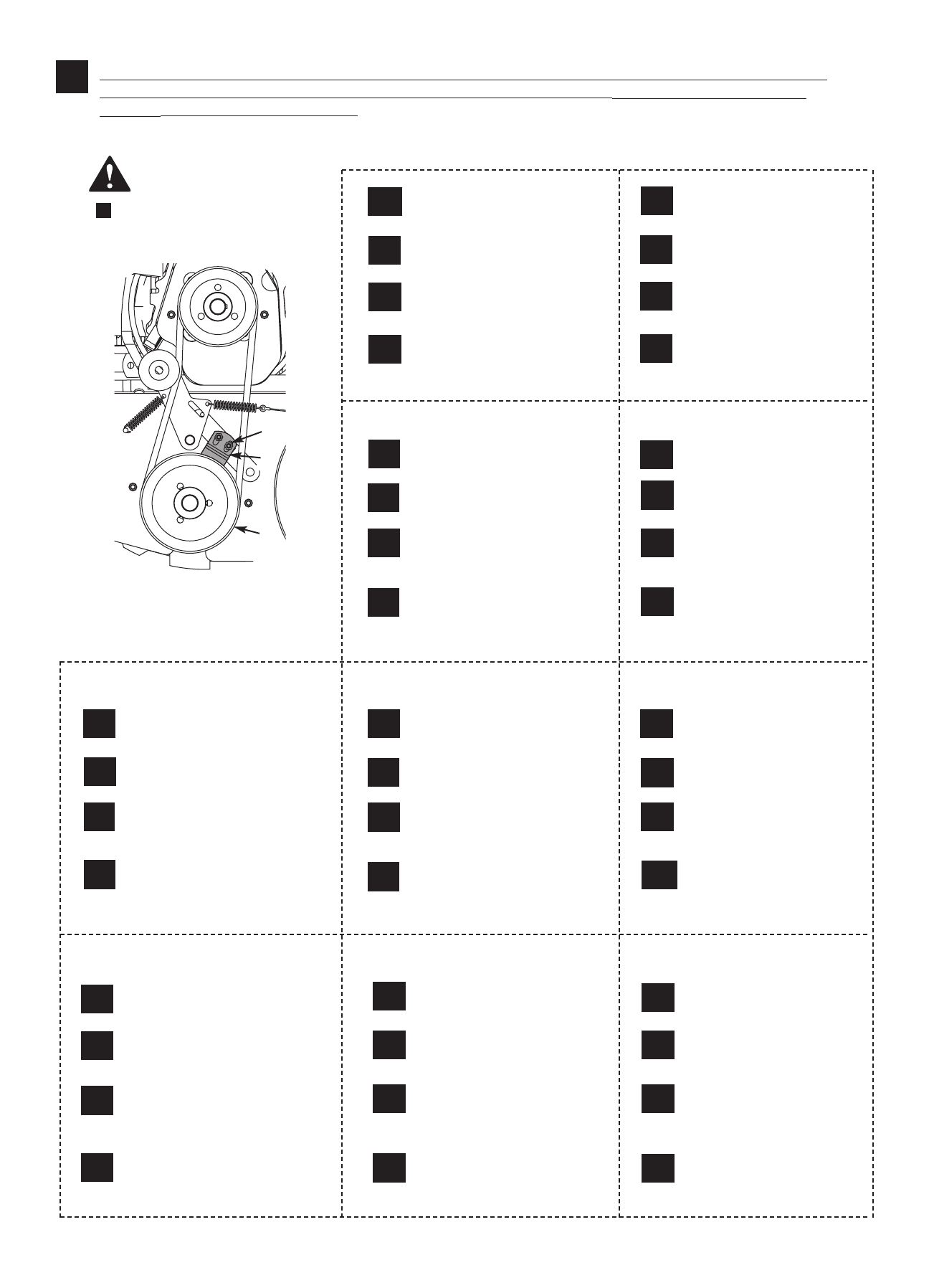

REGLAGE DU FREIN - AJUSTE DEL FRENO - ADJUSTING THE BRAKE - EINSTELLEN DER BREMSE - AJU-
STAR O TRAVÃO - REGOLAZIONE DEL FRENO - REGULACJA HAMULCA -

FREN AYARI  -

ƒÀ£ªI™H TOY

ºƒE¡OÀ

 -

РЕГУЛИРОВКА ТОРМОЗА

Débrancher la bougie (voir manuel mo-
teur)

M1

En position embrayée  le frein 7 ne
doit pas être en contact avec la poulie
8

M2

En position débrayée  le frein 7 doit
être en contact avec la poulie 8 et
l'empêcher de tourner librement

M3

Si ce n’est pas le cas, desserrer les
écrous 9 et régler le frein 7 dans la po-
sition souhaitée

M4

gekuppelter Stellung darf die Bremse
7 nicht mit der Scheibe 8 in Berührung
sein

M2

In ausgekuppelter Stellung muss die
Bremse 7 mit der Scheibe 8 in Berüh-
rung sein und diese daran hindern, frei
zu drehen.

M3

Ist das nicht der Fall, die Muttern 9
lockern und die Bremse 7 in die ge-
wünschte Stellung geben.

M4

En posición embragada, el freno 7 no
debe estar en contacto con la polea 8

M2

En posición desembragada, el freno 7
no debe estar en contacto con la polea
8 e impedirle girar libremente

M3

Si no es el caso, aflojar las tuercas 9 y
ajustar el freno 7 en la posición des-
eada

M4

Na posição embraiada o travão 7 não
deve estar em contacto com a roldana 8

M2

Na posição desembraiada o travão 7
deve estar em contacto com a roldana
8 e impedi-lo de rodar livremente

M3

Se não for o caso, desaperte as porcas 9
e ajuste o travão 7 na posição desejada

M4

In the engaged position the brake 7
should not be in contact with the pulley 8

M2

In disengaged position the brake 7
should be in contact with the pulley 8
and should prevent it from turning freely.

M3

If this is not so, slacken the nuts 9 and
adjust the brake 7 to the desired position.

M4

In posizione innestata il freno 7 non deve
essere in contatto con la puleggia 8

M2

In posizione disinnestata il freno 7 deve
essere in contatto con la puleggia 8 ed
impedire ad essa di girare liberamente

M3

Se questo non avviene, allentare i dadi 9
e regolare il freno 7 nella posizione des-
iderata

M4

Desenchufar la bujía (Ver manual
motor)

M1

Disconnect the sparking plug (see
engine manual)

M1

Die Zündkerze abstecken (siehe
Motorhandbuch)

M1

W pozycji wyłączonego sprzęgła ha-
mulec

7

nie może stykać się z kołem

8

M2

W pozycji włączonego sprzęgła hamu-
lec

7

musi stykać się z kołem

8

i zapo-

biegać jego swobodnemu obracaniu
się

M3

Jeżeli tak nie jest, odkręcić nakrętki

9

i wyregulować hamulec

7

w wyma-

gana pozycję

Odłączyć świecę (patrz instrukcja
silnika)

M1

Desligue a vela (ver manual do
motor)

M1

Scollegare la candela (vedere ma-
nuale motore)

M1

8

7

9

§

1-5

D

M4

Buji akýmýný kesiniz (bakýnýz manuel
motor)

M2

Baðlama konumunda fren 7 makarayla
temas etmemelidir 8

M3

Kavrama konumunda fren 7 makara 8 ‘ e
temas etmelidir ve serbestçe dönmesini
engellemelidir.

M4

Eðer gerekli deðilse, somunlarý 9 gevþeti-
niz ve freni 7 istenilen konumda ayar-
layýnýz.

M1

BÁ¿ÏÙ ÙÔ ÌÔ˘˙› (‚Ϥ ÂÁ¯ÂÈÚ›‰ÈÔ
ÌÔÙ¤Ú)

M2

™ÙË ı¤ÛË Û‡ÌÏÂ͢ ÙÔ ÊÚ¤ÓÔ 7 ‰ÂÓ
Ú¤ÂÈ Ó· ¤Ú¯ÂÙ·È Û Â·Ê‹ Ì ÙËÓ
ÙÚÔ¯·Ï›· 8

M4

AÓ ·˘Ùfi ‰ÂÓ Û˘Ì‚·›ÓÂÈ, ¯·Ï·ÚÒÛÙ ٷ
·ÍÈÌ¿‰È· 9 Î·È Ú˘ıÌ›ÛÙ ÙÔ ÊÚ¤ÓÔ 7
ÛÙË ı¤ÛË Ô˘ ı¤ÏÂÙÂ

M1

тключите свечу (см.

руководство двигателя)

B положении с включенным
сцеплением тормоз 7 не должен
находиться в контакте со шкивом 8

В положении с выключенным
сцеплением тормоз 7 не должен
находиться в контакте со шкивом

8, препятствуя его свободному вращению

В противном случае, ослабьте гайки
9 и отрегулируйте тормоз 7 для
установки в требуемое положение

™ÙË ı¤ÛË ·ÔÛ‡ÌÏÂ͢ ÙÔ ÊÚ¤ÓÔ 7
Ú¤ÂÈ Ó· ¤Ú¯ÂÙ·È Û Â·Ê‹ Ì ÙËÓ
ÙÚÔ¯·Ï›· 8 Î·È Ó· ÙËÓ ÂÌÔ‰›˙ÂÈ Ó·

Á˘Ú›˙ÂÈ ÂχıÂÚ·

M3

M2

M3

M4
