 VARNING!

I det fall fläkten är försedd med kolfilter skall dessa tas ur.
Rören och utloppsöppningarna i väggen med vilka fläkten skall anslutas bör ha samma
diameter som luftutsläppet (anslutningsflänsen).
I det fall man använder rör och utloppsöppningar i väggen med mindre diameter medför
detta en lägre utblåsprestanda och en drastisk förhöjning av bullernivån.
Vi avsäger oss därför allt ansvar gällande denna typ av problem.
!

Använd ett så kort rör som möjligt.

!

Röret skall vara så rakt som möjligt (högsta tillåtna vinkel på böjarna 90°).

!

Undvik stora skillnader i rörets tvärsnittsarea.

 Filtrerande version

Den utsugna luften avfettas och befrias från odörer innan den leds ut i lokalen igen. När
fläkten används med denna version är det nödvändigt att installera ett extra aktivt
kolfiltersystem.


Installation

Minsta tillåtna avstånd mellan kokkärlens stödyta på spishällen och köksfläktes
underkant är 45cm om det är frågan om en elektrisk spis och 50cm om det är frågan
om gasspis eller kombinerad gashäll.
Om spishällens instruktioner anger ett större avstånd skall detta respekteras.

  Elektrisk anslutning

Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter inne i
fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett uttag som
är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall
fläkten saknar stickkontakt (

direktanslutning till nätet

), eller om uttaget är placerat på en

svåråtkomlig plats skall en godkänd tvåpolig strömbrytare installeras som garanterar en
fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med
installationsbestämmelserna.


VARNING!

Kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och
är korrekt monterad.
Fläkten är försedd med en speciell elkabel, kontakta därför vårt tekniska servicekontor
om kabeln skadats.

Montering

Innan installationen påbörjas:

•  Kontrollera att den införskaffade produktens dimensioner är lämpliga för

installationsplatsen.

•

Ta ur det/de aktiva kolfiltret/n om sådana är medlevererade (se även den härför
gällande paragrafen). Denna /dessa monteras tillbaka endast om fläkten skall
användas som filterversion.

•  Kontrollera att inget  bifogat material (till exempel påsar med skruvar,

garantihandlingar etc.) har placerats inne i fläkten (av transportskäl), avlägsna
eventuellt och spar.


Fläkten är utrustad med fixeringspluggar som passar de flesta typer av väggar/tak. Det
är under alla händelser nödvändigt att rådfråga en kvalificerad fackman för att förvissa
sig om att materialen är lämpade för den aktuella typen av vägg/tak. Väggen/taket skall
vara tillräckligt hållfast för att bära upp fläktens vikt.

Underhåll

Rengöring

Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring.

Använd

inte några verktyg eller instrument för rengöringen!

Undvik produkter som innehåller slipmedel.

ANVÄND INTE ALKOHOL!

Använd arbetshandskar för alla typer av underhållsmoment.

Fettfilter

Fig. 9-19
Detta suger upp fettpartiklar som bildas i samband med matlagningen.

Filtret skall rengöras en gång i månaden, med ett milt rengöringsmedel, för hand eller i
diskmaskin, med låg temperatur och kort program.
Vid tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt
påverkar filtrets uppsugningsförmåga.
När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

Kolfilter (gäller endast filterversionen)

Fig. 18
Kolfiltret fångar upp obehagliga odörer som uppstår i samband med
matlagningen.

Kolfiltret mättas efter en mer eller mindre lång tidsperiod beroende på i vilken
utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren
rengörs. Det är under alla händelser nödvändigt att ersätta kolfilterpatronen minst var 4
månad (eller när indikatorn för filtrets mättning – om sådan finns på er modell - anger
att detta är nödvändigt).
Filtret kan INTE rengöras eller återanvändas.

Runda Kolfilter

Applicera ett filter på varje sida för att täcka motorfläkthjulets båda skyddsgaller och vrid
dem därefter medurs.
Vid nedmontering vrider man filtret moturs.


Köp av kolfilter

Kolfiltret kan köpas på Kundtjänsts webbplats eller på Samsungs serrvicecenter. Se
informationen på den sista sidan i denna manual.

Byte av Lampor

Fläkten är utrustad med ett belysningssystem som bygger på lysdiodsteknologi.
Lysdioderna garanterar optimal belysning, upptill 10 gånger längre livslängd jämfört
med konventionella lampor och möjliggör en energibesparing på 90%.

Kontakta det tekniska servicekontoret för byte av lysdioderna.



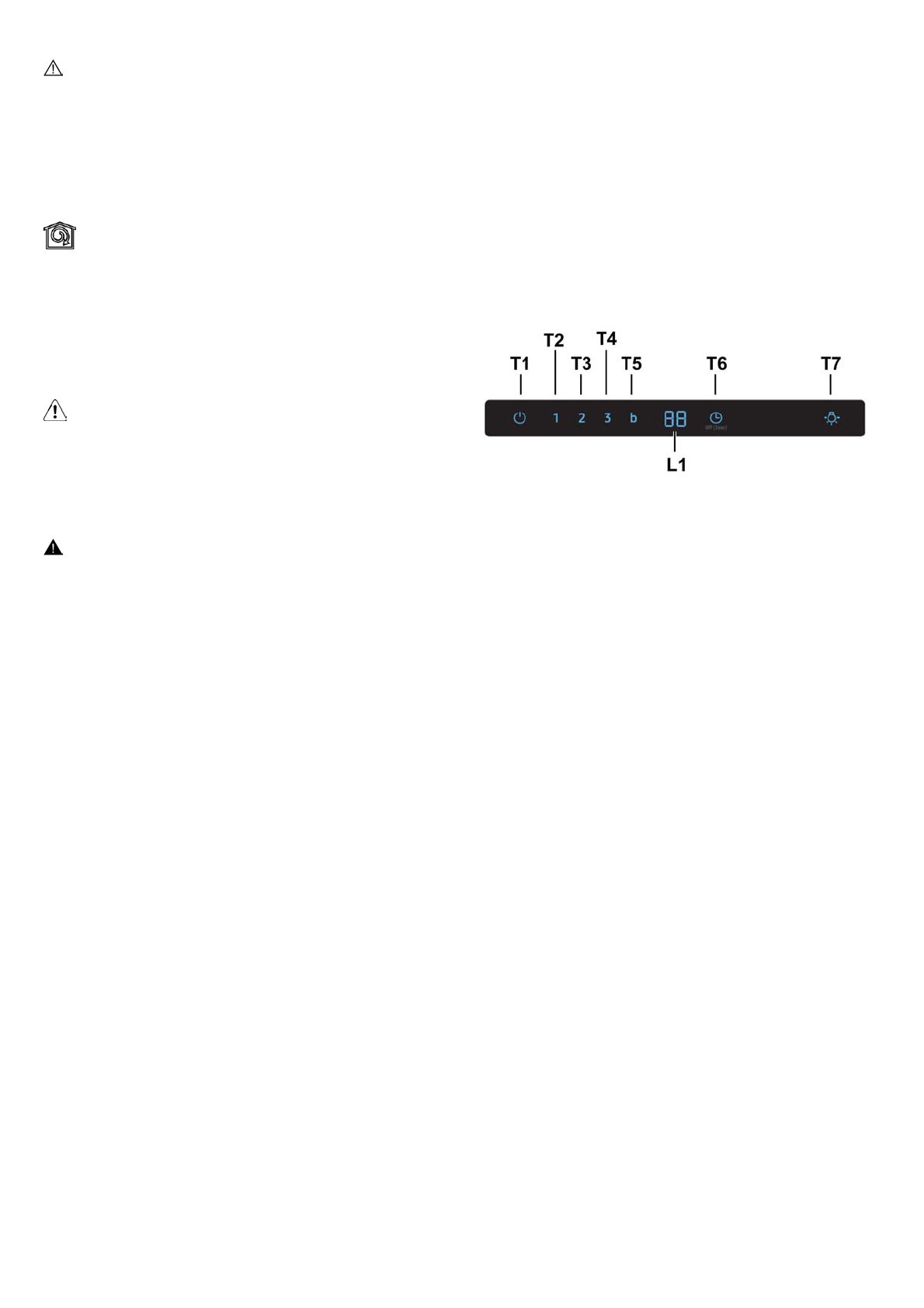

Funktion

T1.

 Motor PÅ/AV

Tryck på knappen T1 för att aktivera standardhastigheten (standardhastighet: låg).

Tryck igen för att få fläkten att återgå till stand by-läge.

T2.

 Låg hastighet

Tryck på knappen T2 för att aktivera låg hastighet.

T3.

 Medelhastighet

Tryck på knappen T3 för att aktivera medelhastighet.

T4.

 Hög hastighet

Tryck på knappen T4 för att aktivera hög hastighet.

T5.

  Intensiv hastighet (Boost)

Tryck på knappen Boost för att aktivera intensiv hastighet (boost) i 5 minuter.

T6.

 Timer PÅ/AV

Tryck på knappen Timer för att reglera funktionstiden

Tryck på knappen Timer i 3 sekunder för att stänga av funktionen Timer

T7.

 PÅ/AV

Tryck på knappen Ljus för att tända lamporna

Tryck på nytt för att släcka dem.

T7.

 LJUD PÅ/AV

Tryck i 3 sekunder. Ljudet deaktiveras (AV).

Tryck i 3 sekunder. Ljudet aktiveras (PÅ)

Återställning av indikator för filtermättnad

•

  Tryck på knappen T1 tills en ljudsignal hörs.

•

  Lysdiodlampan LED 1 (fettfilter) eller lysdiodlampa LED 2 (kolfilter) slutar att

blinka.

Indikator för kolfiltermättnad PÅ/AV

•

  Tryck på knapparna T1 och T2 i 3 sekunder för att aktivera (PÅ) indikatorn för

kolfiltermättnad.

•

  Tryck på knapparna T1 och T2 i 3 sekunder för att avaktivera (AV) indikatorn för

kolfiltermättnad.
