30

Uso

O exaustor foi concebido para a aspiração de fumos e vapores de cozedura e destina-
se exclusivamente para uso doméstico.
O exaustor é fabricado para ser utilizado na versão aspirante, com exaustão externa do
ar, ou filtrante, com recirculação interna.

Versão evacuação para o exterior

Os vapores são evacuados para o

exterior, por meio de um tubo de descarga fixado à falange de conexão que se
encontra sobre o exaustor.

 ATENÇÃO!

O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão.

 ATENÇÃO!

Se o exaustor for dotado de filtros de carvão ativo, estes deverão ser retirados.
Conectar o exaustor aos tubos e orifícios de descarga da parede com diâmetro
equivalente à saída de ar (falange de união).
O uso de tubos ou orifícios de descarga de parede com diâmetro inferior, pode
provocar a diminuição do desempenho de aspiração e um drástico aumento do ruído.
Não nos responsabilizamos a este respeito.

!

Utilizar um tubo condutor com comprimento não inferior ao indicado.

!

Utilizar um tubo condutor com o menor número possível de curvas (ângulo
máximo da curva: 90ºC).

!

Evitar alterações drásticas da seção do tubo (diâmetro).

 Versão recirculação

O ar aspirado será desengordurado e desodorizado antes de ser recanalizado de volta
para o ambiente.
Para usar o exaustor nesta versão é necessário instalar um sistema de filtragem
adicional à base de carvão ativado.


Instalação

A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a
parte mais baixa do exaustor não deve ser inferior a 45cm no caso de fogões elétricos
e 50cm no caso de fogões a gás ou combinados.
Se as instruções de instalação do fogão a gás especificarem uma distância maior,
deve-se levar em conta esta indicação.

  Conexão elétrica

A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta
das características, situada no interior do exaustor. Se dotado de ficha, conectar o
exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona
acessível, mesmo depois da instalação. Se não tiver ficha (conexão direta à rede) ou a
tomada não se encontrar numa zona acessível, mesmo depois da instalação, aplicar
um interruptor bipolar, em conformidade com a norma que assegure a desconexão
completa da rede nas condições da categoria de sobretensão III, de acordo com as
regras de instalação.


ATENÇÃO!

Antes de conectar novamente o circuito do exaustor com a alimentação elétrica,
verificar o seu funcionamento, e verificar se o cabo de rede está montado
corretamente.
O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar
danificado, efetuar um pedido ao serviço de assistência técnica.

Montagem

Antes de iniciar a instalação:

•  Verificar que o produto adquirido tem as dimensões adequadas para a área

escolhida de instalação.

•  Tirar o/s filtro/s de carvão ativado (*) se fornecidos (ver também o parágrafo

relativo). Este/s deve/m ser remontado/s somente caso se deseje utilizar o
exaustor na versão filtrante.

•  Verificar se, dentro do exaustor, não há (por motivos de transporte) materiais

extras (por exemplo envelopes com parafusos (*), garantias (*) etc.). Caso haja,
tirar e conservar.


O exaustor é fornecido com buchas de fixação adequadas para a maior parte das
paredes/tetos. No entanto é necessário que um técnico qualificado faça sua instalação.
A parede/teto deve ser suficientemente robusta para suportar o peso do exaustor.

Manutenção

Limpeza

Para a limpeza, utilizar um pano humedecido com detergentes líquidos neutros. Evitar
o uso de produtos contendo abrasivos.

NÃO UTILIZE ÁLCOOL!

Para todas as operações de manutenção, utilizar luvas de trabalho.

Filtro antigordura

Fig. 9-19
Capta as partículas de gordura provenientes da cozedura.

O Filtro de gordura deve ser  limpo uma vez por mês com detergentes não agressivos.
O filtro pode ser lavado  manualmente ou na máquina de lavar louça a baixas

temperaturas e com um ciclo breve.

O filtro metálico para a gordura pode perder cor com as lavagens na máquina da louça,
mas as  suas características de filtração não se alteram.
Para desmontar o filtro antigordura puxe o puxador de libertação com mola.

Filtro de carvão activo (só para a versão filtrante)

Fig. 18
Retém os odores desagradáveis produzidos durante a preparação de alimentos.

A saturação do filtro de carvão activado se verifica após um uso mais ou menos
prolongado em função do tipo de cozinha e da regularidade da limpeza do filtro de
gorduras. Em todo caso, é necessário substituir o cartucho no máximo cada 4 meses
(ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo que
se possui – indicar esta necessidade).
NÃO pode ser lavado ou regenerado.

Filtro a carvão circular

Aplique um em cada lado para cobrir ambas as grelhas de protecção do impulsor do
motor, depois disso vire a pega no sentido dos ponteiros dos relógios.
Para a desmontagem vire no sentido contrário aos ponteiros dos relógios.


Compra do filtro de carbono

O filtro de carbono só pode ser adquirido no website do Serviço de Assistência ou nos
Centros de Assistência Samsung. Consultar as informações referidas na última página
deste manual.

Substituição das lâmpadas

O exaustor é fornecido com um sistema de iluminação baseado na tecnologia LED.
Os LED garantem uma iluminação melhor e uma duração de até 10 vezes maior que
as lâmpadas tradicionais e economizam 90% de energia elétrica.
Para substituir, contactar o serviço de assistência técnica.

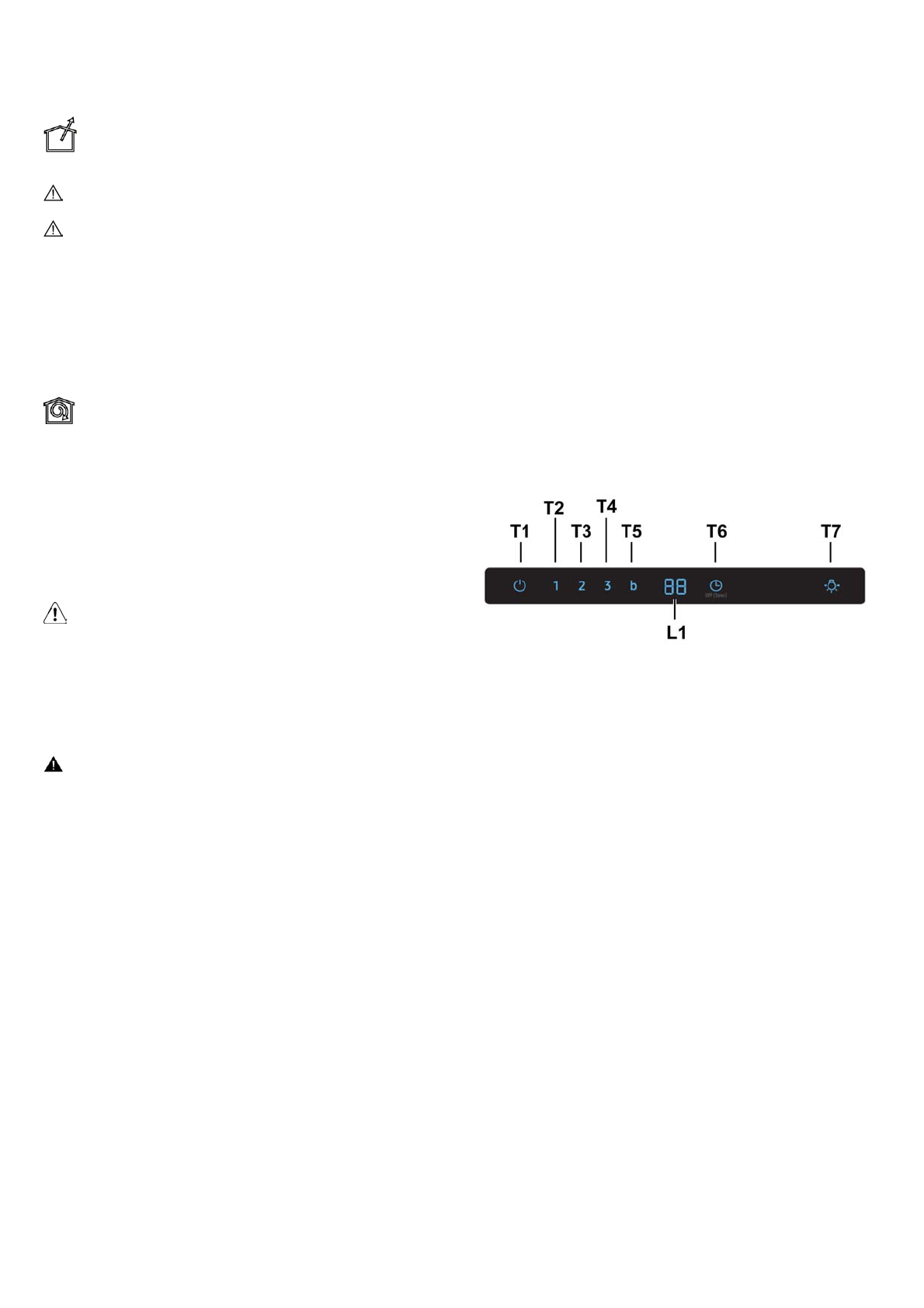

Funcionamento

T1.

 ON/OFF Motor

Pressionar a tecla T1 para ativar a velocidade predefinida (Velocidade predefinida:
baixa).

Pressionar novamente, para o exaustor regressar ao modo stand-by.

T2.

 Velocidade Baixa

Pressionar a tecla T2 para ativar a velocidade baixa.

T3.

 Velocidade Média

Pressionar a tecla T3 para ativar a velocidade média.

T4.

 Velocidade Alta

Pressionar a tecla T4 para ativar a velocidade alta.

T5.

  Velocidade Intensiva (Boost)

Pressionar a tecla Boost para ativar a velocidade intensiva (Boost) por 5 minutos.

T6.

 ON/OFF Temporizador

Pressionar a tecla Temporizador para regular o tempo de funcionamento.

Pressionar a tecla Temporizador por 3 segundos de modo a desligar a função
Temporizador.

T7.

 ON/OFF Luz

Pressionar a tecla Luz para acender as luzes.

 Pressionar

novamente para apagá-las.

T7.

 ON/OFF SOM

Pressionar por 3 segundos. O som é desativado (OFF).

Pressionar por 3 segundos. O som é ativado (ON).

Reset do indicador de saturação do filtro

•

Pressionar a tecla T1 até ouvir o sinal sonoro.

•

O LED 1 (filtro antigorduras) ou o LED 2 (filtro de carvão ativo) deixam de piscar.

ON/OFF indicador de saturação do filtro de carvão ativo

•

Pressionar durante 3 segundos a tecla T1 e T2 para ativar (ON) o indicador de
saturação do filtro de carvão ativo.

•

Pressionar durante 3 segundos a tecla T1 e T2 para desativar (OFF) o indicador
de saturação do filtro de carvão ativo.
