2. RECOMMENDATIONS TO BEAR IN MIND BEFORE INSTALLATION.

(b)

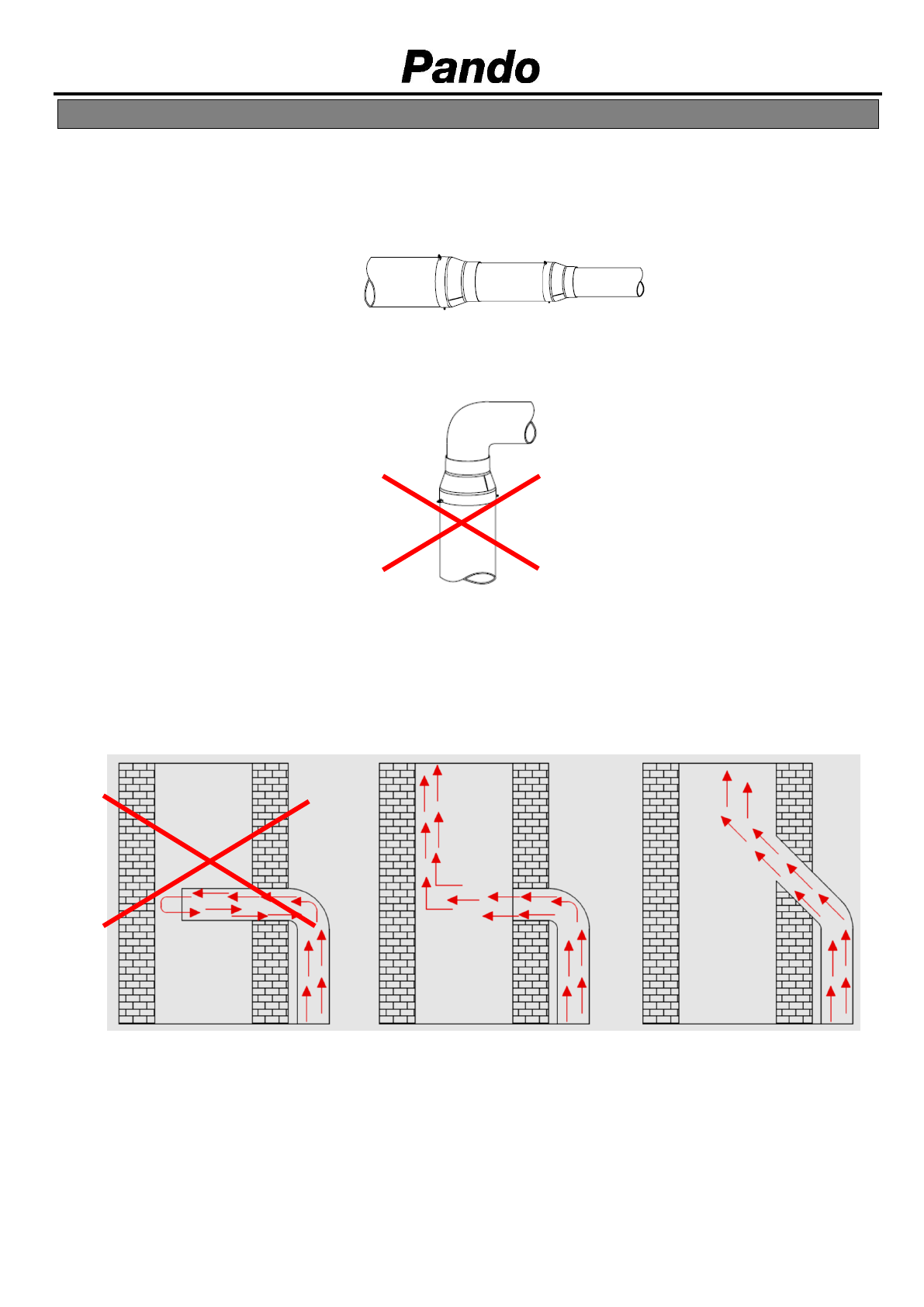

If the undesirable reduction is very significant, do not do it suddenly, but rather make partial reductions,
for example, from Ø150mm to Ø120mm, first reduce from Ø150 to Ø135, use a straight section 0.5-1m
long of Ø135 and then apply a second reduction from Ø135 to Ø120mm

.


                                                                    Ø150               Ø135           Ø120




(c)

Do not place curves or bends just before or after a reduction

.

D.

It  is recommended to use conduits  with  minimum  losses  due to  friction, therefore the  walls  should be  as

smooth  as  possible,  in  the  case  of  flexible  conduits,  stretch  them  out  well  so  the  corrugated  walls  are  as
smooth as possible, this will improve suction as well as reduce noise levels

.

E.

The outlet to the exterior must not be blocked by elements that could reduce its natural section or obstruct

the outlet. When connecting to a common flue, the outlet must be as indicated in the illustrations

.

                                INCORRECT

CORRECT

BETTER


F.

Air exit to the interior with filter systems must not be blocked, leaving a  minimum gap of 20 cm from any

obstacle such as a wall or  ceiling

.

G.

Use conduits of adequate composition for the intended use, compliant with    regulations

.
