 INOXPAN S.L.

                                                                                 EN - 61

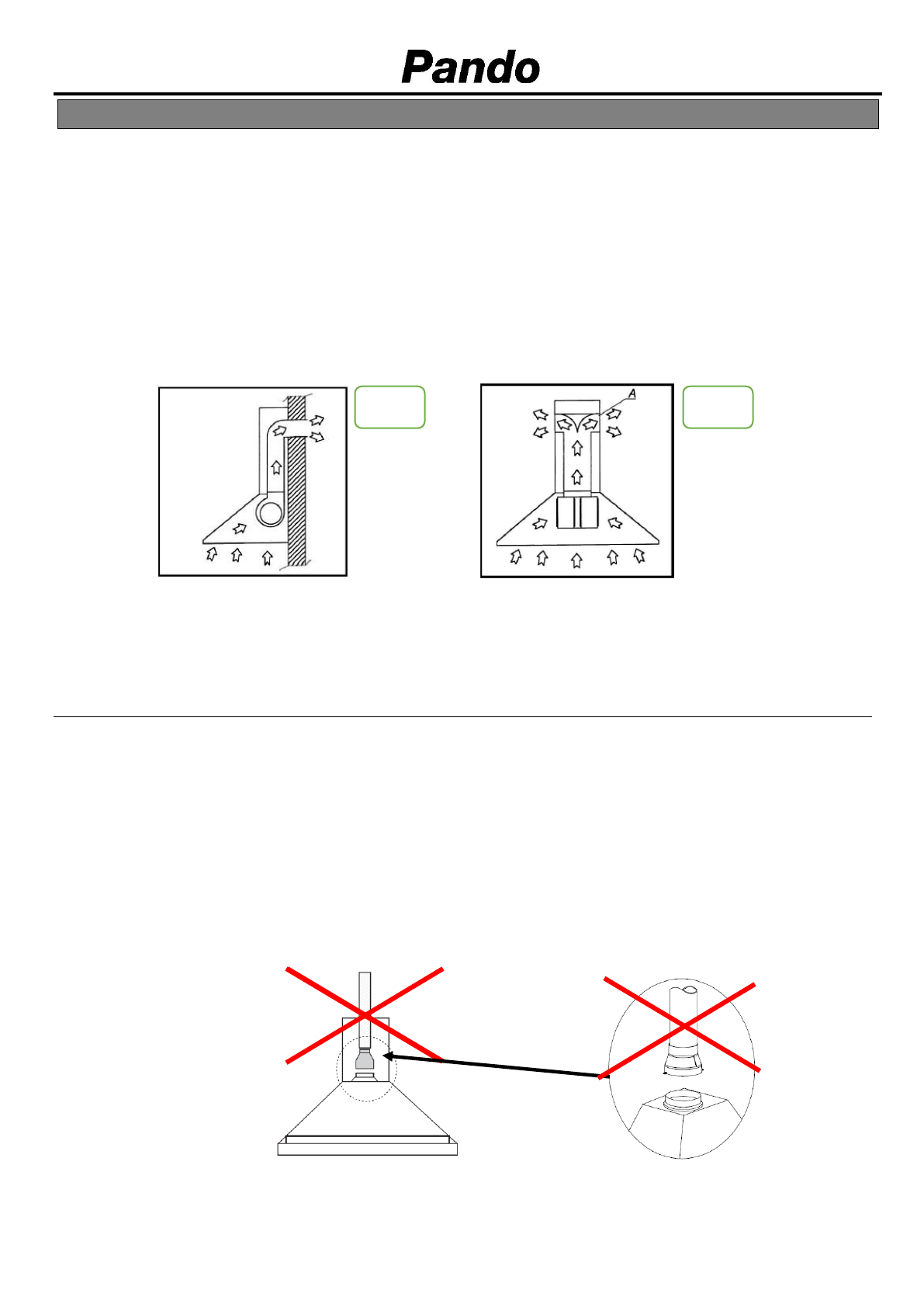

2. RECOMMENDATIONS TO BEAR IN MIND BEFORE INSTALLATION.

SUCTION  VERSION  (Fig.1):

  Expels  fumes  outdoors,  it  is  the  most  recommendable,  as  it  offers  the  best

results regarding suction and noise levels.

FILTER  VERSION  (Fig.2)  (Optional):

  Exhausts  fumes  and  smells  normally  recycled  to  the  inside  of  the

premises (A). This option can be used if it is not possible to exhaust  outdoors.

This option offers less suction and produces more noise than the previous.
This filtering option needs a kit of components which includes among, other things, active carbon filters, this
kit depending on the version, will be factory fitted, installed by a professional installer or by

Pando’s authorised

technical service. Please consult with the manufacturer or the dealer to see if your model is compatible with
this option.

Pay special attention to all the instructions given
below, as optimum operation of you hood will
depend on this.

•

CONDUIT FOR EVACUATING FUMES AND SMELLS

:

A.

With a diameter as recommended in the installation manual and the technical datasheet of the version of

the motor (see section 6 of the  manual)

.

B.

Try to make it as short as possible and avoid or limit the number of bends, if they are  unavoidable, try to

make them as open as possible, never make bends of less than  90º

.

C.

Avoid changes in shape and section of the conduit outside the manufacturer’s recommendations, as this

will drastically affect the optimum operation of the h o o d

.

(a)

If  it  is  necessary  to  use  a  conduit  smaller  than  the  recommended  section,  the  motor  will  offer  less

suction and noise levels will increase. A tip for minimising losses is not to place the narrowing at the outlet
of the motor, but at least 0.5-1 m away, leaving this first part at least with an adequate section

.

Fig.1

Fig.2
