36

личке, которая находится внутри вытяжки;

•  сеть электропитания соответствует требованиям действующих норм и

может выдерживать нагрузку (см. технические характеристики внутри
вытяжки);

•  вилка и кабель электропитания не должны контактировать с температу-

рами свыше 70 °C;

•  система электропитания оснащена исправным заземлением в соответст-

вии с действующими стандартами;

•  разъем, использованный для соединения, легко доступен после установ-

ки вытяжки.

В случае:
•  приборы с кабелем без разъема: используемый разъем должен быть

“нормализированного” типа. Провода должны быть соединены следу-
ющим образом: желто-зеленый для заземления, синий для нейтрали и
коричневый для фазы. Разъем должен быть подсоединен к подходящей
защитной розетке.

•  фиксированный прибор без силового кабеля и разъема или другого

устройства, обеспечивающего возможность отсоединения от сети с рас-
стоянием между разомкнутыми контактами, обеспечивающим полное
разъединение в условиях III категории перенапряжения.

  Эти разъединительные устройства должны быть предусмотрены в сети

электропитания в соответствии с правилами установки.

Жёлто-зелёный провод заземления не должен отключаться отсекающим
выключателем.
Изготовитель не несёт никакой ответственности в случае несоблюдения
правил безопасности.

ВЫВОД ДЫМОВ

КУХОННАЯ ВЫТЯЖКА С ВЫВОДОМ НАРУЖУ (ВСАСЫВАЮЩАЯ)

В этой версии дымы и пары выводятся через втягивающий
воздухоотвод наружу.
Для этой цели выходной патрубок вытяжки должен быть
соединен посредством трубы с наружным выходом.

Выходная труба должна иметь:
•  диаметр не менее диаметра патрубка вытяжки.
•  легкий наклон вниз (падение) горизонтальных участков во избежание по-

падания конденсата в двигатель.

•  минимальное количество необходимых изгибов.

•  минимально возможную длину во избежание вибраций и сокращения

всасывающей способности вытяжки.

  Необходимо изолировать трубу, если она проходит через холодные по-

мещения.

  Во избежание возврата воздуха снаружи имеется обратный клапан, уста-

новленный при наличии двигателей на 800м3/ч или более.

Отступления для Германии:
при одновременной работе в помещении кухонной вытяжки и других при-
боров, работающих на источнике энергии, отличном от электроэнергии,
отрицательное давление внутри помещения не должно превышать 4 Па (4
x 10-5 бар).

ВЫТЯЖКА С ВНУ ТРЕННЕЙ РЕЦИРКУЛЯЦИЕЙ (ФИЛЬТРУЮЩАЯ)

В этой версии воздух для его очистки поступает через
фильтры с активированным углём и вновь подается в по-
мещение.

Убедиться, что фильтры с активированным углем смонти-
рованы на вытяжке, в противном случае установить их, как

описано в инструкции по монтажу.

В этой версии обратный клапан не следует монтировать. Снять его,
если он установлен на патрубке выхода воздуха двигателя.

ИНСТРУКЦИИ ПО МОНТАЖУ

раздел предназначен только квалифицированному персоналу

Вытяжку можно устанавливать в различных конфигурациях.
Общие этапы монтажа действительны для всех типов установки; не-
обходимо придерживаться также отдельно указанных этапов, соот-
ветствующих нужному типу установки.

ФУНКЦИОНИРОВАНИЕ

КОГДА ВК ЛЮЧАТЬ ВЫТЯЖКУ?

Вытяжку следует включать хотя бы за минуту до начала приготовления пищи
для образования потока воздуха для направления дыма и пара к всасыва-
ющей поверхности. По завершении приготовления пищи следует оставить
включенной вытяжку до полной аспирации всех паров и запахов. При помо-
щи функции таймера можно установить автоматическое выключение вытяж-
ки по истечении 15 минут функционирования.

КАКУЮ ВЫБРАТЬ СКОРОСТЬ?

I скорость:

поддерживает воздух чистым с низким потреблением электро-

энергии.

II скорость:

обычные рабочие условия.

III скорость:

 наличие сильных запахов и большого количества паров.

IV скорость:

 быстрое удаление запахов и паров.

КОГДА МЫТЬ ИЛИ МЕНЯТЬ ФИЛЬТРЫ?

Металлические фильтры необходимо промывать каждые 30 часов работы.
Фильтры с активированным углем следует заменять каждые 3-4 месяца в за-
висимости от интенсивности использования вытяжки.
Дополнительная информация приведена в гл.

 “ТЕХОБСЛУЖИВАНИЕ”

.

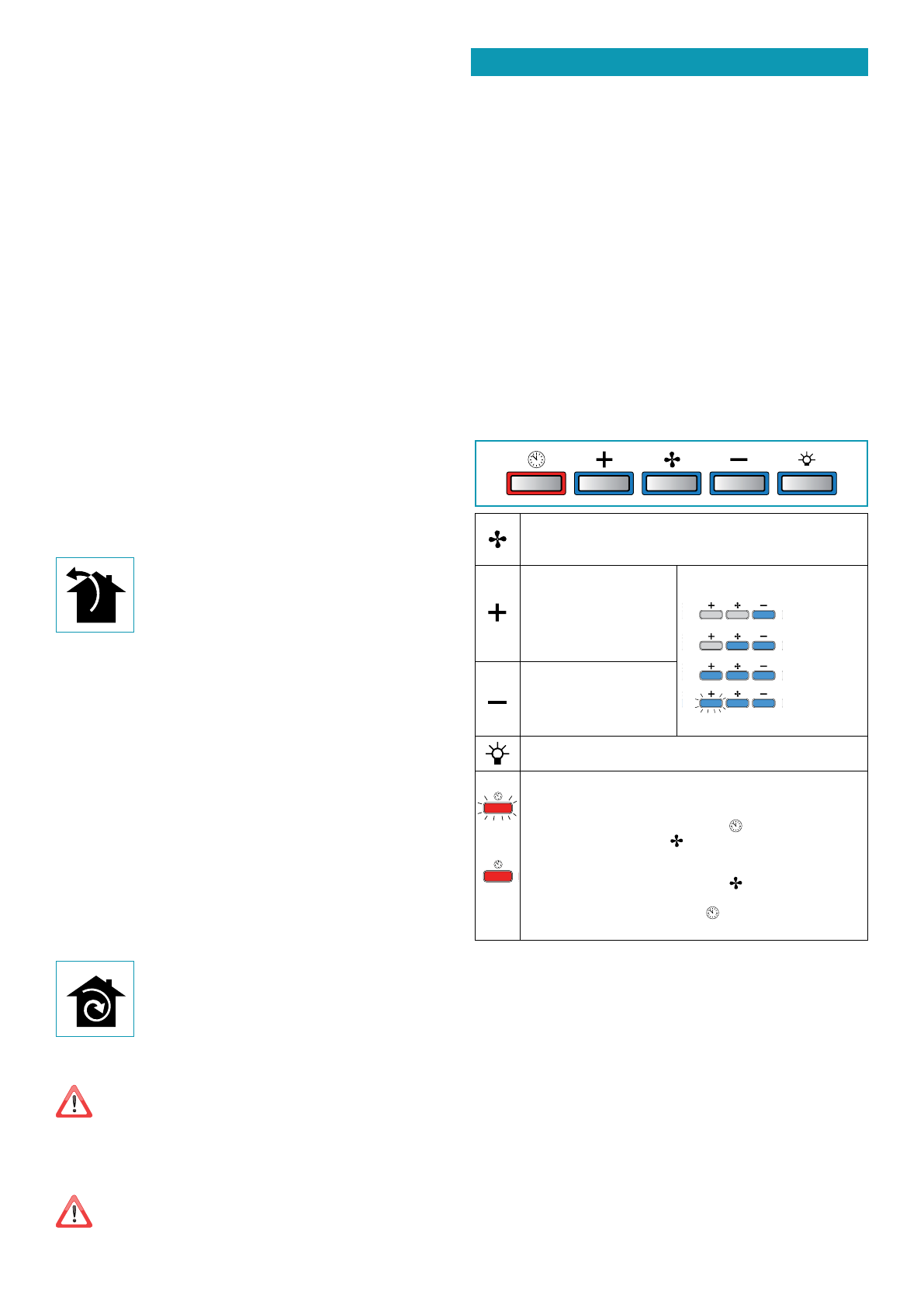

ЭЛЕКТРОННАЯ ПАНЕЛЬ УПРАВЛЕНИЯ

( TOP)

Двигатель ВКЛ/ВЫКЛ

При запуске скорость соответствует скорости, внесенной в па-
мять при предыдущем выключении.

Увеличение скорости от
1 до 4

Скорость 4 работает только
в течение нескольких ми-
нут, затем подключается 3-я
скорость.

Светодиоды кнопок показывают
скорость:

 Скорость 1

 Скорость 2

 Скорость 3

 Скорость 4

(сид "+" мигание)

Уменьшение скорости от
4 до 1

Включение / выключение света

ТАЙМЕР

 (Красный мигающий светодиод)

Автоматическое выключение через 15 минут.
Функция отключается (красный СИД выключен), если:
- Еще один раз нажать кнопку ТАЙМЕР (

).

- Нажать кнопку ВКЛ/ВЫКЛ (

).

СИГНАЛ ТРЕВОГИ ФИЛЬТРОВ

(Красный немигающий индикатор при (

) откл)

Техобслуживание жироулавливающих фильтров приблизитель-
но через 30 часов работы. Нажать (

) и удержать 3 секунды, что-

бы обнулить счетчик.
