DESCARGA DE HUMOS

CAMPANA DE EVACUACIÓN EXTERNA (EXTRACTORA)

En esta versión, los humos y vapores son canalizados hacia el
ambiente exterior a través del tubo de descarga.
Para ello, el racor de salida de la campana debe conectarse.
mediante un tubo, a una salida externa.

El tubo de salida debe tener:
•  un diámetro no inferior al del racor de la campana.
•  una ligera inclinación hacia abajo (caída) en los tramos horizontales para evi-

tar que la condensación fluya hacia el motor.

•  el número mínimo indispensable de codos.

•  la longitud mínima indispensable para evitar vibraciones y reducir la capaci-

dad aspirante de la campana.

  Es necesario aislar la tubería si pasa a través de ambientes fríos.
  Para impedir retornos de aire desde el exterior, hay una válvula de no-retorno

en presencia de motores con 800 m3/h o superiores.

Desviación para Alemania:
cuando la campana de cocina y los equipos alimentados con energía diferentes de
la eléctrica están funcionando simultáneamente, la presión negativa en el local no
debe superar los 4 Pa (4 x 10-5 bares).

CAMPANA DE RECIRCULACIÓN INTERNA (FILTRANTE)

En esta versión, el aire pasa a través de los filtros de carbón
activo para ser purificado y reciclado en el ambiente.

Controle que los filtros de carbón activo estén montados en
la campana; si no es así, móntelos tal como se indica en las
instrucciones de montaje.

En esta versión, la válvula de no-retorno no debe estar montada; des-
móntela si está presente en el racor de salida del aire del motor.

INSTRUCCIONES DE MONTAJE

parte reservada al personal cualificado

La campana puede instalarse en diferentes configuraciones.
Las fases de montaje generales valen para todas las instalaciones,
mientras que para la instalación específica deben seguirse las indi-
caciones precisas correspondientes.

FUNCIONAMIENTO

¿CUÁNDO HAY QUE ENCENDER LA CAMPANA?

Encienda la campana al menos un minuto antes de comenzar a cocinar para
transportar los humos y vapores hacia la superficie de aspiración.
Cuando finalice la cocción, deje en funcionamiento la campana hasta que se
aspiren todos los vapores y los olores; con la función Temporizador, es posible
configurar el apagado automático de la campana después de 15 minutos de
funcionamiento.

¿QUÉ VELOCIDAD  SELECCIONAR?

I velocidad:

mantiene el aire limpio con bajos consumos de energía eléctrica.

II velocidad:

condiciones normales de uso.

III velocidad:

 presencia de olores fuertes y de vapores.

IV velocidad:

 eliminación rápida de olores y vapores.

¿CUÁNDO LAVAR O CAMBIAR LOS FILTROS?

Los filtros metálicos deben lavarse cada 30 horas de uso.
Los filtros de carbón activo deben sustituirse cada 3-4 meses en función del uso
de la campana.
Para más detalles, consulte el cap.

 “MANTENIMIENTO”

.

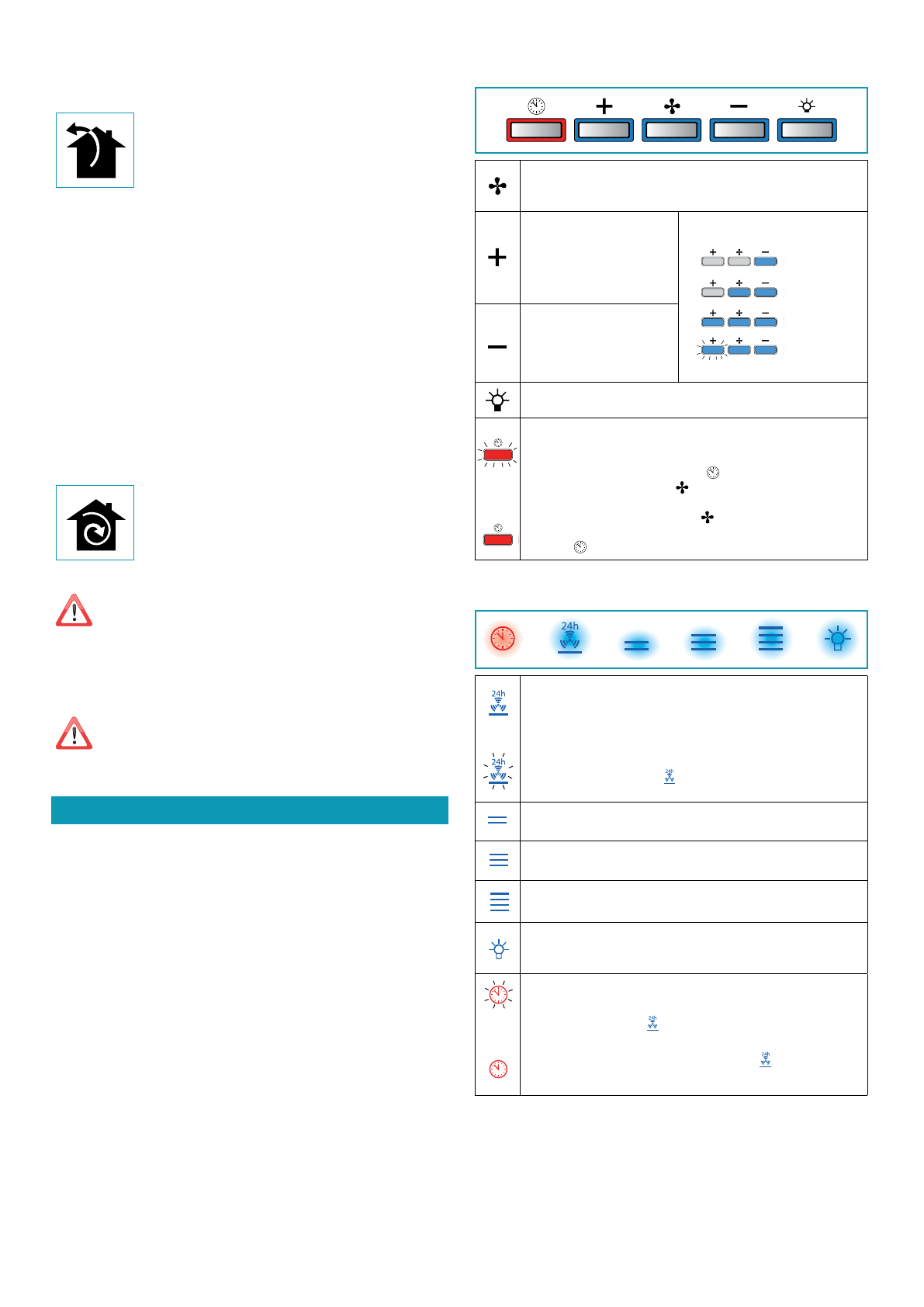

PANEL DE MANDOS ELECTRÓNICO

(TOP)

Motor ON/OFF

Cuando se activa, la velocidad es la memorizada en el momento del
anterior apagado.

Aumento de la velocidad
de 1 a 4

La velocidad 4 se activa solo
por algunos minutos, des-
pués de activa la velocidad 3.

Los led presentes en los botones in-
dican las velocidades:

 Velocidad 1

 Velocidad 2

 Velocidad 3

 Velocidad 4

(led "+" intermitente)

Reducción de la velocidad
de 4 a 1

Encendido / Apagado luz

TIMER

(Led rojo intermitente)

Apagado automático tras 15 min.
La función se desactiva (Led rojo apagado) si:
- Se presiona otra vez la tecla TIMER (

).

- Se presiona la tecla ON/OFF (

).

ALARMA FILTROS

(Led rojo fijo (

) off )

Mantenimiento de los filtros antigrasa tras unas 30 horas de uso.
Presione (

) durante 3 segundos para poner a cero el contador.

PANEL DE MANDOS TÁCTIL

(QUASAR,  QUASAR Green Tech)

ON/OFF (led blu fijo)

Encendido/apagado del motor y Vel1

ON/OFF (led blu intermittente)

Si se presiona durante más de 3 segundos, activa el ciclo de 24 h (1h
ON -> 3h OFF -> 1h ON) La función se desactiva si:
- Se apaga el motor (botón

 ).

- Después 24h

Activación de la Velocidad 2

Activación de la Velocidad 3

Activación de la Velocidad 4 solo durante unos minutos, des-
pués de activa la velocidad 3

Encendido / Apagado luz
Impulso breve:

encendido y apagado de la luz

Impulso largo:

 cambio de tono de la luz de 2700K - 5600K

TIMER

(Led rojo intermitente)

Apagado automático tras 15 min.
La función se desactiva (Led rojo apagado) si:
- Se apaga el motor (botón

 ).

- Si cambia la velocidad.

ALARMA FILTROS

(Led rojo fijo con motor OFF

 )

Mantenimiento de los filtros antigrasa tras unas 30 horas de uso.
Presione durante 3 segundos para poner a cero el contador.
