RÖKKANAL

(avsnitt reserverat endast för kvalificerade installatörer av spiskåpan)

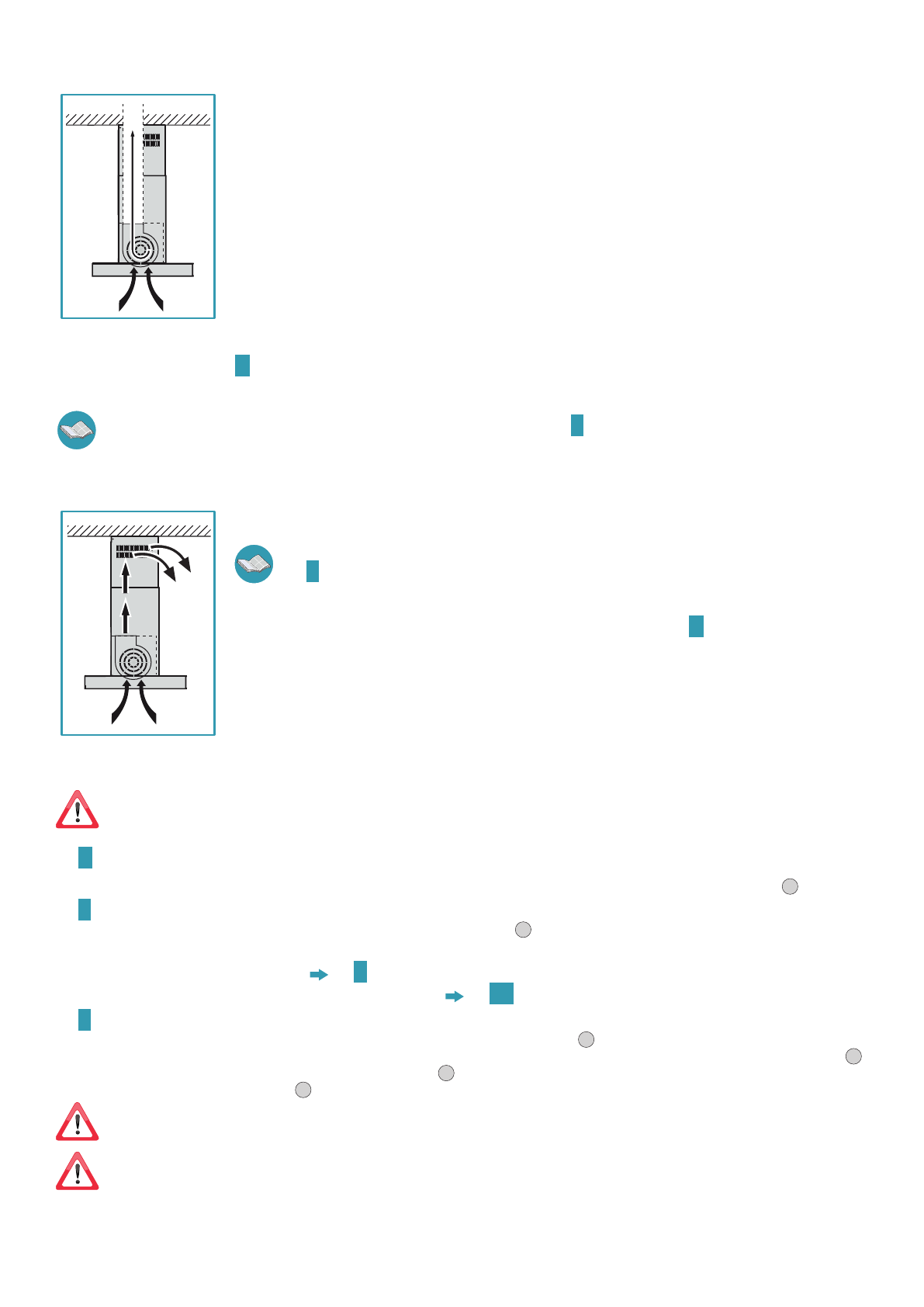

KÅPA I VERSION MED EXTERN EVAKUERING (UTSUGANDE)

I denna version förs rök och ånga från köket utomhus med hjälp av ett utloppsrör.
Luftuttagsanslutningen som sticker ut på toppen av kåpan måste vara ansluten med ett rör som för rök och ångor
till en extern utgång.
Anslut

inte apparaten till kanaler för rök som bildas vid förbränning (från pannor, eldstäder osv.) och res-

pektera gällande lagar om luftutsläpp i atmosfären.

Utloppsröret för rökgaserna måste ha:
- En diameter som inte är mindre än kåpans anslutning.
- En lätt vinkling nedåt (fall) i de horisontella avsnitten för att undvika att, om det skulle skapas kondens, denna skulle
rinna tillbaks ned i kåpan.
- Lägsta möjliga antal kurvor.
- Minsta möjliga längd (långa rör och med olika kurvor kan minska kåpans utsugningskapacitet och utlösa vibratio-
ner i backventilen).
Om utloppsröret för rökgaserna passerar genom kalla lokaler såsom vindar osv. är det möjligt att kondensvatten
bildas på grund av plötsliga temperaturförändringar. I detta fall är det nödvändigt att isolera röret.

Med kåpor försedda med motor 800 m

3

/h levereras en backventil vars funktion är att förhindra luftbyte med utsidan när kåpan inte är i drift: för

monteringen se instruktionerna

D

 på sid.

6

.

När kökskåpan används samtidigt med andra apparater som använder gas eller andra bränslen måste rummet ha tillräcklig ventilation
enligt gällande lagar.

I denna version tar man bort de aktiva kolfiltren. För borttagandet se instruktionerne

P

 på sid.

10

.

Undantag för Tyskland: när köksfläkten och apparater som matas med annan energi än elektricitet är i drift samtidigt får inte undertrycket i rummet över-
stiga 4 Pa (4x10-5 bar).

KÅPA I VERSION MED INTERN ÅTERCIRKULERING (FILTRERANDE)

I denna version passerar luften genom kolfiltren för rening och återcirkuleras sedan tillbaka till köket.

Kontrollera att de aktiva kolfiltren är monterade på kåpan, om inte, installera dem som beskrivs i anvisning-

arna

P

 på sid.

10

.

Om kåpan förbereds i filtrerande version skall inte backventilen monteras: avlägsna den om den finns på motorns

luftuttagsanslutning (utför omvänd åtgärd mot vad som beskrivs i instruktionerna

D

 på sid.

6

).

MONTERINGSANVISNINGAR

(avsnitt reserverat endast för kvalificerade installatörer av spiskåpan)

Kåpan Plane isola kan installeras i olika konfigurationer.
De allmänna monteringsfaserna gäller för alla installationer. Följ däremot, där det specificeras, de faser som motsvarar önskad
installation.

Fas

A

 sid. 5

•  Fastställ måttet (

H

) från spishällen till taket. Finn önskad höjd för placeringen av kåpan och ta fram höjden (

H1

) såsom visas i Fig.

1

.

Fas

B

 sid. 5

•  Ta bort, från fackverksenheten (

T

+

T1

), de 8 skruvarna (

V2

) och förvara dem (Fig.

1

).

MONTERING I TAK MED/UTAN UNDERTAK

Fas

C

 sid. 6

MONTERING I TAK UTAN FÖRLÄNGNING (H) OCH FACKVERK (T)

Fas

C1

 sid. 6

Fas

C

 sid. 6

•  Skjut fackverkets två delar (

T

) och (

T1

) tills du når den höjd (

H1

) som fastställts tidigare (Fig.

1

).

•  När höjden (

H1

) ställts in skall du sätta tillbaks de 8 skruvarna (

V2

) för att återigen blockera fackverkets två delar (

T

) och (

T1

) sinsemellan (Fig.

2

).

•  Markera 4 borrpunkter (anges även på sid.

3

 och

4

), borra (Fig.

3

) sätt in 4 expansionspluggar ø 8 mm och fäst fackverksenheten (

T+T1

)

i taket med tillhörande skruvar (

V1

) (Fig.

4

).

När det rör sig om undertak skall fackverket (

T

+

T1

) alltid fästas i tak i murverk: om detta inte är möjligt och det är nödvändigt att installera

kåpan direkt i undertaket måste det sistnämnda förberedas med förstärkningar eller andra lösningar som kan garantera en säker fastsätt-
ning av själva kåpan med hänsyn till de använda materialens hållbarhet och kåpans vikt (anges på sid.

2

).

Fästsatsen (skruvar och pluggar) som levereras med kåpan kan endast användas på väggar av murverk:

Om det är nödvändigt att

installera kåpan på väggar av annat material skall man utvärdera andra fastsättningssystem, med hänsyn till väggens hållbarhet och kåpans
vikt (anges på sid.

2

).
