IT

ALIANO

13

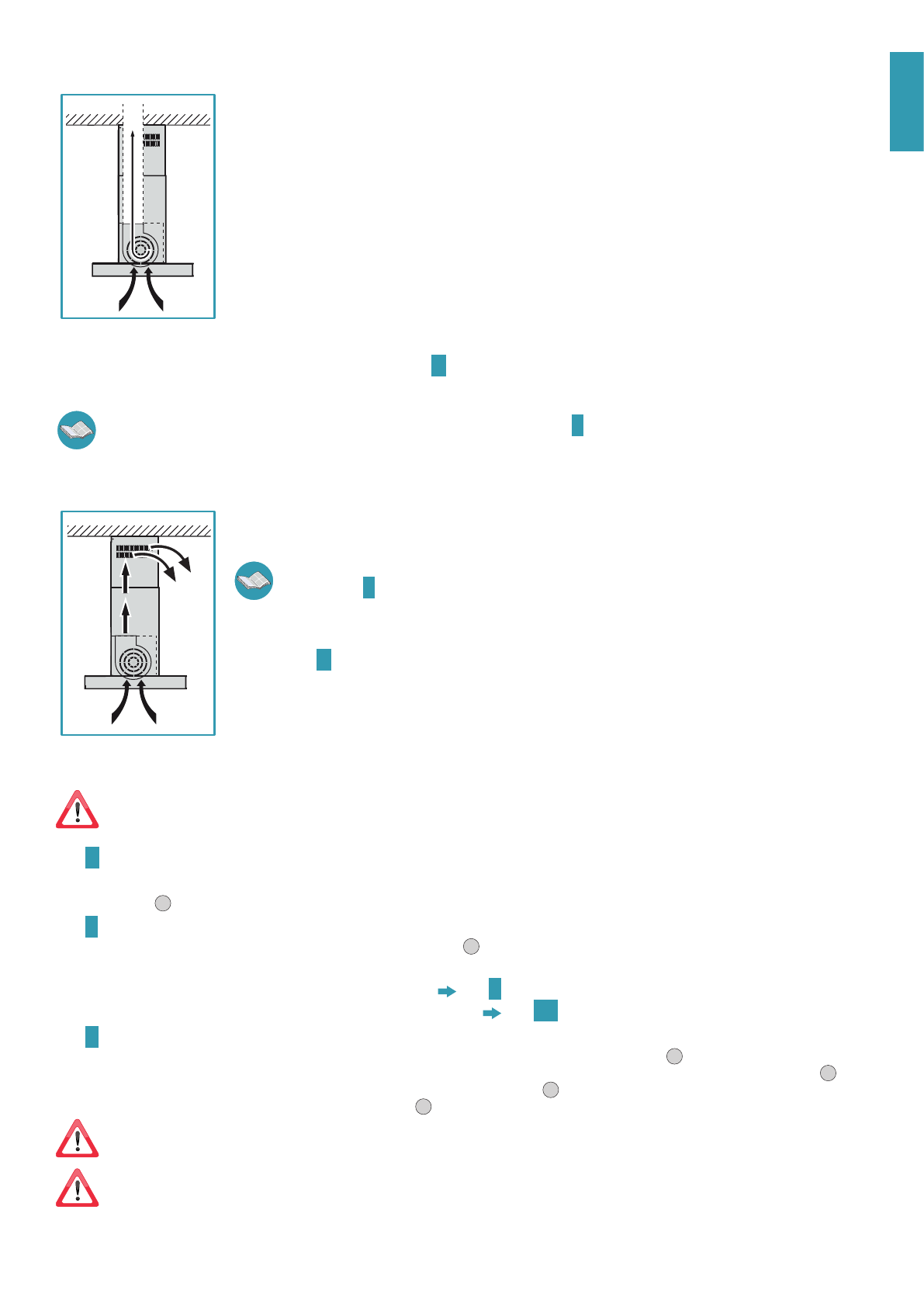

SCARICO FUMI

(parte riservata solo a personale qualificato per il montaggio della cappa)

CAPPA IN VERSIONE AD EVACUAZIONE ESTERNA (ASPIRANTE)

In questa versione i fumi e i vapori della cucina vengono convogliati verso l’esterno attraverso un tubo di scarico.
Il raccordo di uscita aria che sporge sulla parte superiore della cappa deve essere collegato con un tubo che condu-
ce i fumi e i vapori in una uscita esterna.

Non collegare l’apparecchio a condotti di scarico dei fumi prodotti dalla combustione (ad es. caldaie, cami-
netti, ecc...) e rispettare obbligatoriamente le norme vigenti sullo scarico dell’aria all’esterno.

Il tubo di uscita dei fumi deve avere:
- un diametro non inferiore a quello del raccordo della cappa;
- una leggera inclinazione verso il basso (caduta) nei tratti orizzontali per evitare che, qualora si formasse condensa,
questa refluisca nella cappa;
- il numero minimo indispensabile di curve;
- lunghezza minima indispensabile (tubazioni lunghe e con diverse curve potrebbero ridurre la capacità di aspira-
zione della cappa e innescare delle vibrazioni della valvola di non ritorno).
Se il tubo di uscita dei fumi passa attraverso ambienti freddi come soffitte ecc., è possibile che si formi dell'acqua di
condensa a causa di eventuali sbalzi di temperatura. In questo caso è necessario isolare la tubazione.

Nelle cappe dotate di motore 800m

3

/h viene fornita in dotazione una valvola di non ritorno la cui funzione è impedire scambi d'aria con l'esterno

quando la cappa non è in funzione: per il montaggio vedi istruzioni

D

a pag.

6

.

Quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi che impiegano gas o altri combustibili, il locale
deve disporre di sufficiente ventilazione secondo le norme vigenti.

In questa versione vanno tolti i filtri al carbone attivo; per la rimozione vedi istruzioni

P

a pag.

10

.

Deviazione per la Germania: quando la cappa da cucina e apparecchi alimentati con energia diversa da quella elettrica sono in funzione simultaneamente,
la pressione negativa nel locale non deve superare i 4 Pa (4 x 10-5 bar).

CAPPA IN VERSIONE A RICICLO INTERNO (FILTRANTE)

In questa versione l’aria passa attraverso i filtri al carbone attivo per essere purificata e viene riciclata nell’ambiente
cucina.

Controllare che i filtri al carbone attivo siano montati sulla cappa, in caso negativo applicarli come indicato

nelle istruzioni

P

a pag.

10

.

Se la cappa viene predisposta in versione filtrante la valvola di non ritorno non deve essere montata: rimuoverla se
eventualmente presente sul raccordo di uscita aria del motore (effettuare l'operazione inversa a quanto descritto

nelle istruzioni

D

a pag.

6

).

ISTRUZIONI DI MONTAGGIO

(parte riservata solo a personale qualificato per il montaggio della cappa)

La cappa Plane isola ha la possibilità di essere installata in varie configurazioni.
Le fasi di montaggio generiche valgono per tutte le installazioni; seguire invece dove specificato le fasi corrispondenti all’instal-
lazione desiderata.

Fase

A

 pag. 5

•  Rilevare la quota (

H

) dal piano cottura al soffitto; individuare l'altezza desiderata per il posizionamento della cappa e ricavare la quota (

H1

) come

indicato in Fig.

1

.

Fase

B

 pag. 5

•  Rimuovere dall'assieme traliccio (

T

+

T1

) le 8 viti (

V2

) e conservarle (Fig.

1

).

INSTALLAZIONE SU SOFFIT TO CON/SENZA CONTROSOFFIT TO

Fase

C

 pag. 6

INSTALLAZIONE SU SOFFIT TO SENZA PROLUNGA (H) E TRALICCIO (T)

Fase

C1

 pag. 6

Fase

C

 pag. 6

•  Far scorrere le due parti del traliccio (

T

) e (

T1

) fino ad ottenere l'altezza (

H1

) precedentemente stabilita (Fig.

1

).

•  Una volta impostata l'altezza (

H1

), riposizionare le 8 viti (

V2

) per bloccare nuovamente le due parti del traliccio (

T

) e (

T1

) tra di loro (Fig.

2

).

•  Segnare a soffitto n°4 punti di foratura (indicati anche a pag.

3

e

  4

), forare (Fig.

3

) inserire n° 4 tasselli ad espansione ø 8mm e fissare

l'assieme traliccio (

T+T1

) a soffitto con le relative viti (

V1

) (Fig.

4

).

Nel caso di controsoffitto, il traliccio (

T

+

T1

) va sempre fissato al soffitto in muratura: se questo non fosse possibile e si rendesse necessario

installare la cappa direttamente sul controsoffitto, quest'ultimo deve essere predisposto con rinforzi o altre soluzioni tali da garantire un
sicuro fissaggio della cappa stessa tenendo conto della resistenza dei materiali utilizzati e del peso della cappa (indicato a pag.

2

).

Il kit di fissaggio (viti e tasselli) fornito con la cappa è utilizzabile unicamente su pareti in muratura:

se si rendesse necessario instal-

lare la cappa su pareti di materiale diverso, valutare altri sistemi di fissaggio tenendo conto della resistenza del muro e del peso della cappa
(indicato a pag.

2

).
