52

  ASENNUS

   osa on tarkoitettu vain pätevälle henkilöstölle

Ennen liesituulettimen asentamista, lue huolellisesti luku ''TURVALLISUU-
SOHJEET JA VAROITUKSET''.

TEKNISET OMINAISUUDET

Laitteen tekniset tiedot on annettu tarroissa, jotka sijaitsevat liesituulettimen sisällä.

SIJOITUS

Minimietäisyys keitinlaitteen ylimmän kohdan ja liesituulettimen alimman kohdan
välillä on annettu asennusohjeissa.

Yleisesti, kun liesituuletin sijoitetaan kaasulieden yläpuolelle, tämän etäisyyden on oltava
vähintään 65 cm (25,6"). Tästä huolimatta, TC61:n 11. heinäkuuta 2002 annetusta EN60335-
2-31 säädöksestä (alalauseke 7.12.1 kokous 15 esityslista 10.11) tekemän tulkinnan mukaan,
keittotason ja kuvun alaosan välinen minimietäisyys voidaan laskea asennusohjeissa annet-
tuun korkeuteen.
Jos kaasulla toimivan keittotason käyttöohjeet määrittävät suuremmasta etäisyydestä, tämä
on otettava huomioon asennuksessa.
Älä asenna liesituuletinta ulkotiloihin tai altista sitä ilmastollisille tekijöille (sade, tuuli, jne...).

SÄHKÖLIITÄNNÄT

(osa varattu vain asiantuntevalle henkilöstölle)

Ennen kuin teet mitään toimenpiteitä liesituulettimelle, kytke laite irti säh-
köverkosta.
Varmista, ettei liesituulettimen sisällä irtoa tai leikkaudu sähköjohtoja;
jos näin tapahtuu ota yhteyttä lähimpään Huoltopalveluun.

Sähköliitäntöjen tekemistä varten, ota yhteyttä asiantuntevaan henkilöstöön.
Liitännät on tehtävä voimassa olevien lakien mukaisesti.

Ennen liesituulettimen yhdistämistä sähköverkkoon, varmista että:
•  sähköverkon jännite vastaa liesituulettimen sisällä sijaitsevassa tietokyltissä annettua ar-

voa;

•  sähköjärjestelmä on määräysten mukainen ja kestää kuormituksen (katso tekniset omi-

naisuudet liesituulettimen sisältä);

•

pistoke ja johto eivät saa joutua kosketuksiin yli 70 °C lämpötilojen kanssa;

•  virransyöttöjärjestelmä on varustettu tehokkaalla ja oikein tehdyllä maadoituksella voi-

massa olevien määräysten mukaan;

•

liitäntäpistoke on helppopääsyisessä paikassa liesituulettimen asennuksen jälkeen.

Tapauksissa joissa:
•   laitteiden johdoissa ei ole pistoketta: käytetyn pistokkeen on oltava tyyppiä ''vakio''. Joh-

dot on liitettävä seuraavasti: kelta-vihreä maadoitukseen, sininen nollajohtoon ja ruskea
vaihejohtoon. Pistoke on yhdistettävä asianmukaiseen turvapistorasiaan.

•

kiinteä laitteisto, jota ei ole varustettu virtajohdolla ja pistokkeella, tai muulla laitteella,
joka varmistaa erotuksen verkosta, koskettimien avausetäisyydellä mahdollistaen täydel-
lisen katkaisun III-ylijännitekategorian olosuhteissa.

Näiden virrankatkaisulaitteiden on oltava olemassa sähköverkossa asennusta koskevien
määräysten mukaisesti.

Keltainen/vihreä maajohto ei saa katketa virtakatkaisijan kautta.
Valmistaja ei ota vastuuta turvamääräyksien laiminlyönnistä.

SAVUN POISTO

LIESITUULETIN SISÄILMAN KIERROLLA (SUODAT TAVA)

Tässä versiossa ilma kiertää aktiivihiilisuodattimien läpi puhdistusta var-
ten ja takaisin sisäilmaan.

Tarkista että aktiivihiilisuodattimet on asennettu kupuun, jos näin ei ole
asenna ne asennusohjeiden mukaisesti:

Tässä versiossa vastaventtiili ei saa olla asennettuna: poista venttiili, jos se on asen-

nettuna moottorin ilmanpoistoliitokseen.

ASENNUSOHJEET

osa on tarkoitettu vain pätevälle henkilöstölle

Liesituuletin on mahdollista asentaa eri kokoonpanoilla.
Yleiset asennusvaiheet koskevat kaikkia asennuksia; tarkennetuissa kohdis-
sa noudata kuitenkin sitä koskevan asennuksen vaiheita.

TOIMINTA

LIESITUULET TIMEN KÄYNNISTÄMINEN

Käynnistä liesituuletin vähintään minuutti ennen kypsentämisen aloittamista savujen ja
höyryjen johtamiseksi kohti imuripintaa.
Kypsentämisen jälkeen jätä tuuletin päälle, kunnes kaikki höyryt ja hajut on imetty täysin:
ajastin-toiminnolla liesituulettimen sammutus voidaan ajastaa 15 minuutin päähän.

NOPEUDEN VALINTA

I-nopeus:

 pitää ilman puhtaana matalalla energiankulutuksella.

II-nopeus:

 normaali käyttötila.

III-nopeus:

 voimakkaiden hajujen ja höyryjen tapauksessa.

IV-nopeus:

 hajujen ja höyryjen nopeaan poistamiseen.

SUODATTIMIEN PESU- JA VAIHTOVÄLIT

Metallisuodattimet on pestävä 30 käyttötunnin välein.
Hiili-zeoliitistä valmistetut suodattimet on aktivoitava uudelleen 18 kk välein ja vaihdettava
3 vuoden välein.
Lisätietoja varten katso luku

"HUOLTO"

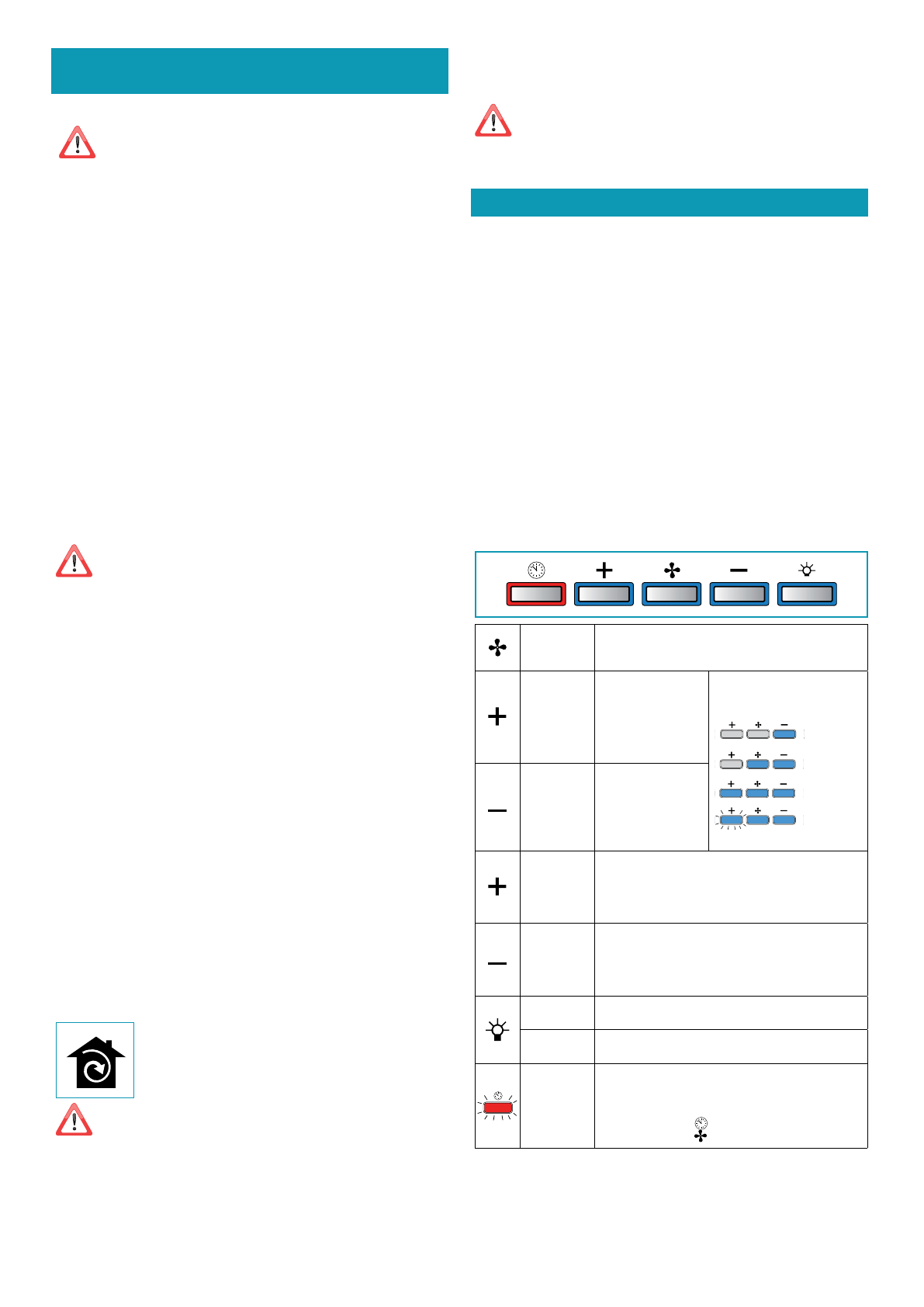

ELEKTRONINEN NÄPPÄIMISTÖ

Lyhyt
painallus

Moottori ON/OFF

Käynnistyksessä nopeus on sama kuin viimeisimmän sam-
mutuksen hetkellä.

Lyhyt
painallus

Nopeuden lisäys 1-4

Nopeus 4 on päällä vain
joitakin minuutteja, sen
jälkeen aktivoituu no-
peus 3

.

Nopeudet on ilmoitettu näp-
päimien led-valojen avulla:

Nopeus 1

 Nopeus 2

 Nopeus 3

 Nopeus 4

(vilkkuva "+" led-valo)

Lyhyt
painallus

Nopeuden hidastus
4-1

Pidennetty
painallus

Liesituulettimen nosto

Käynnistettävissä vain kun tuuletin on pysähdyksissä.
Pysäytys:
- kun ylempi mikrokytkin saavutetaan
- Painamalla painiketta + tai - .

Pidennetty
painallus

Liesituulettimen laskeminen

Käynnistettävissä vain kun tuuletin on pysähdyksissä.
Pysäytys:
- kun alempi mikrokytkin saavutetaan
- Painamalla painiketta + tai - .

Lyhyt
painallus

Valon sytytys / sammutus

Pidennetty
painallus

Valosävyn vaihto välillä 2700K-5600K

Lyhyt
painallus

AJASTIN

Automaattinen sammutus 15 min jälkeen.
Toiminto kytkeytyy pois päältä (punainen led-valo sammu-
nut), jos:
- AJASTIN-näppäintä (

) painetaan toisen kerran.

- ON/OFF-näppäintä (

) painetaan.
