16

  INSTALLATION

   Dieser Abschnitt ist ausschließlich qualifiziertem Personal vorbehalten

Vor der Installation der Abzugshaube muss das Kapitel "ANWEISUNGEN
FÜR DIE SICHERHEIT UND WARNHINWEISE" aufmerksam gelesen werden.

TECHNISCHE MERKMALE

Die technischen Daten des Geräts sind auf den Schildern im Inneren der Abzugshaube an-
gegeben.

POSITIONIERUNG

Der Mindestabstand zwischen dem höchsten Teil des Kochgeräts und dem untersten
Teil der Abzugshaube ist in der Montageanleitung angegeben.

Wenn die Abzugshaube über einer Gaskochfläche positioniert ist, muss dieser Abstand ge-
wöhnlich mindestens 65 cm (25,6") betragen. Dennoch kann gemäß der Auslegung der
Norm EN60335-2-31 vom 11.07.2002 vonseiten der TC61 (subclause 7.12.1 meeting 15
agenda item 10.11) der Mindestabstand zwischen der Kochebene und dem unteren Teil
der Abzugshaube auf den in der Montageanleitung angegebenen Wert vermindert werden.
Wenn die Anleitung der Gaskochebene einen größeren Abstand vorschreibt, muss dies ein-
gehalten werden.
Die Abzugshaube darf nicht in Außenbereichen installiert und keinen Witterungseinflüssen
(Regen, Wind, etc.) ausgesetzt werden.

ELEKTRISCHER ANSCHLUSS

(Dieser Abschnitt ist ausschließlich qualifiziertem Personal vorbehalten)

Vor sämtlichen Eingriffen an der Abzugshaube muss das Gerät vom Strom-

netz getrennt werden.
Sicherstellen, dass die Elektrokabel in der Abzugshaube nicht abgeschnit-
ten oder getrennt werden:

Andernfalls muss das nächstgelegene Kundendienstzentrum kontaktiert werden.
Für die elektrischen Anschlüsse qualifiziertes Personal beauftragen.
Der Anschluss muss in Übereinstimmung mit der geltenden Gesetzgebung ausge-
führt werden.

Bevor das Gerät ans Stromnetz angeschlossen wird, muss geprüft werden, dass:
•

die Netzspannung jener der Daten auf dem Typenschild in der Abzugshaube entspricht;

•  die elektrische Anlage den gesetzlichen Vorschriften entspricht und für die Belastung

des Geräts geeignet ist (siehe Kenndaten in der Abzugshaube);

•

der Stecker und das Kabel nicht mit heißen Komponenten mit Temperaturen über 70 °C
in Berührung kommen;

•

die Versorgungsanlage mit einer wirksamen und gemäß den geltenden Normen ausge-
führten Erdung verbunden ist;

•

die für den Anschluss verwendete Steckdose gut erreichbar ist, wenn die Abzugshaube
installiert ist.

Bei:
•  mit einem Kabel ohne Stecker ausgestatteten Geräten: muss der zu verwendende Ste-

cker ein genormter Stecker sein. Die Kabel müssen wie folgt angeschlossen werden: Das
gelb-grüne Kabel für die Erdung, das blaue Kabel für den Nullleiter und das braune für
die Phase. Der Stecker muss an einer geeigneten Sicherheitssteckdose angeschlossen
werden.

•  einem fest montierten Gerät, das über kein Versorgungskabel oder eine andere Vorrich-

tung zur Trennung vom Stromnetz mit einer derartigen Öffnungsdistanz der Kontakte
verfügt, dass die vollständige Trennung zu den Bedingungen der Überspannungskate-
gorie III erfolgt.

Diese Trennvorrichtungen müssen gemäß den Installationsnormen am Versorgungs-
netz installiert werden.

Der grün/gelbe Erdungsdraht darf nicht vom Schalter unterbrochen werden.
Der Hersteller lehnt jede Haftung ab, falls die Sicherheitsnormen nicht eingehalten werden.

RAUCHABZUG

ABZUGSHAUBE IN VERSION INNENUMLUFT (FILTRIEREND)

In dieser Ausführung strömt die Luft durch die Kohle-Zeolit-Filter, wo
sie gereinigt wird, und wird anschließend in den Raum zurückgeleitet.

Kontrollieren, dass die Aktivkohlefilter in der Abzugshaube angebracht
sind, andernfalls müssen sie angebracht werden, wie in der Monta-
geanleitung angeführt.

In dieser Ausführung darf das Rückschlagventil nicht montiert werden. Sollte es
dennoch am Anschluss für den Luftabzug des Motors vorhanden sein, muss es
entfernt werden.

MONTAGEANLEITUNG

Dieser Abschnitt ist ausschließlich qualifiziertem Personal vorbehalten

Die Abzugshaube kann in verschiedenen Konfigurationen installiert werden:
Die allgemeinen Montagephasen gelten für alle Installationen; befolgen Sie
dagegen die entsprechenden Phasen der gewünschten Installation, wo dies
extra angegeben wird.

BETRIEB

WANN MUSS DIE ABZUGSHAUBE EINGESCHALTET WERDEN?

Die Abzugshaube mindestens eine Minute vor Beginn des Kochvorgangs einschalten. Da-
durch wird ein Luftstrom erzeugt, der den Rauch und die Dämpfe zur Absaugfläche hin
befördert.
Nach Abschluss des Kochvorgangs die Abzugshaube noch so lange laufen lassen, bis alle
Dämpfe und Gerüche abgesaugt sind. Es besteht eventuell auch die Möglichkeit, mit Hilfe
der Timer-Funktion die automatische Abschaltung der Abzugshaube nach 15 Minuten Be-
trieb einzustellen.

WELCHE GESCHWINDIGKEITSSTUFE SOLL GEWÄHLT WERDEN?

Geschwindigkeit 1:

 Hält die Luft bei geringem Stromverbrauch rein.

Geschwindigkeit 2:

 Wird für normale Bedingungen verwendet.

Geschwindigkeit 3:

 Wird bei Vorhandensein von starken Gerüchen oder Dämpfen verwendet.

Geschwindigkeit 4:

Wird für eine schnelle Beseitigung von Gerüchen oder Dämpfen ver-

wendet.

WANN MÜSSEN DIE FILTER GEREINIGT ODER AUSGETAUSCHT WERDEN?

Die Metallfilter müssen jeweils nach 30 Betriebsstunden gereinigt werden.
Die Kohle-Zeolit-Filter müssen alle 18 Monate reaktiviert und alle drei Jahre ersetzt werden.
Für weitere Details siehe Kapitel

“WARTUNG”.

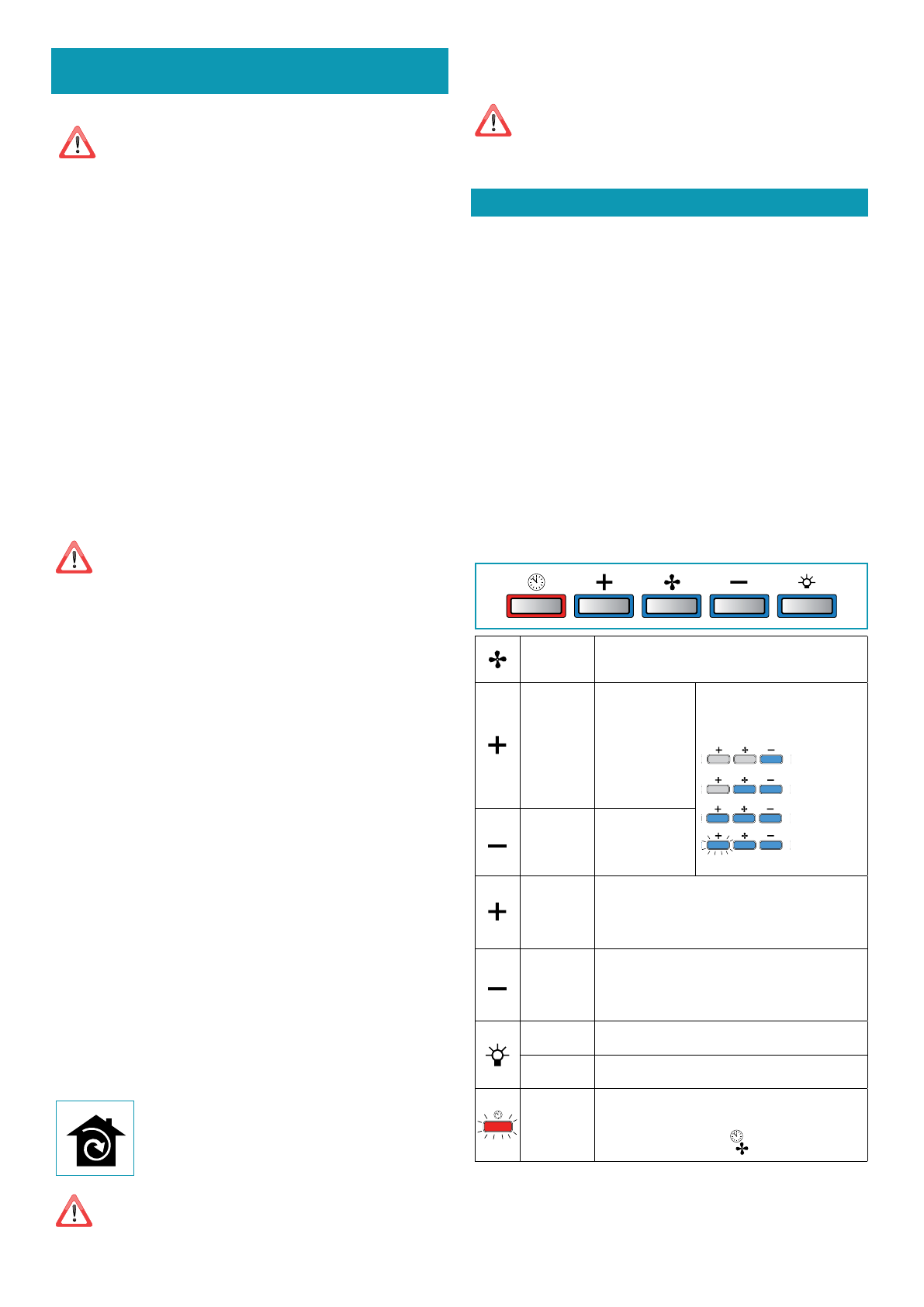

ELEKTRONISCHE DRUCKKNOPFTAFEL

Kurzes
Drücke

Motor ON/OFF

Der Start erfolgt mit der vor dem Ausschalten gespeicherten Ge-
schwindigkeit.

Kurzes
Drücke

Erhöhung der Ge-
schwindigkeit von
1 bis 4

Die Geschwindig-
keit 4 ist nur für
einige Minuten akti-
viert, dann wird die
Geschwindigkeit 3
aktiviert.

Die Geschwindigkeiten werden von den
an den Tasten vorhandenen LEDs signa-
lisiert:

Geschwindigkeit 1

 Geschwindigkeit 2

 Geschwindigkeit 3

 Geschwindigkeit 4

(LED "+" blinkend)

Kurzes
Drücke

Riduzione velocità
da 4 a 1

Längeres
Drücken

Heben der Haube

Nur aktivierbar bei stehendem Gebläse
Anhalten:
- beim Erreichen des oberen Mikroschalters
- Die Taste + oder - drücken.

Längeres
Drücken

Absenkung der Haube

Nur aktivierbar bei stehendem Gebläse
Anhalten:
- beim Erreichen des unteren Mikroschalters
- Die Taste + oder - drücken.

Kurzes
Drücke

Einschalten / Ausschalten des Lichts

Längeres
Drücken

Regulierung der Farbtemperatur des Lichts von 2700K-5600K

Kurzes
Drücke

TIMER

Selbstausschaltung nach 15 Minuten.
Die Funktion wird deaktiviert (rote LED ausgeschaltet), wenn:
- man erneut die Taste TIMER (

) drückt.

- wenn man die Taste ON/OFF (

) drückt.
