40

  INSTALAÇÃO

   parte reservada somente a pessoal qualificado

Antes de instalar o exaustor, ler atentamente o cap. ''INSTRUÇÕES DE SE-
GURANÇA E ADVERTÊNCIAS''.

CARACTERÍSTICAS TÉCNICAS

Os dados técnicos do aparelho estão indicados nas etiquetas posicionadas dentro do exaus-
tor.

POSICIONAMENTO

A distância mínima entre a parte mais alta do aparelho para a cozedura e a parte mais
baixa do exaustor está indicada nas instruções de montagem.

Em geral, quando o exaustor é instalada sobre um fogão, esta distância deve ser de, pelo
menos, 65 cm (25,6"). No entanto, de acordo com uma interpretação da norma EN60335-
2-31 de 11-07-2002 efetuada por TC61 (sub-clause 7.12.1 meeting 15 agenda item 10.11),
a distância mínima entre o fogão e a parte inferior do exaustor pode ser reduzida ao valor
indicado nas instruções de montagem.
Se as instruções do plano de cozedura a gás especificarem uma distância maior, será ne-
cessário considerá-las.
Não instalar o exaustor em ambientes externos e não expô-lo aos agentes atmosféricos
(chuva, vento, etc.).

LIGAÇÃO ELÉTRICA

(secção reservada somente ao pessoal qualificado)

Antes de efetuar qualquer operação no exaustor, desconectar o aparelho da
rede elétrica.
Certificar-se que não foram desligados ou cortados fios elétricos no interior
do exaustor:

caso contrário contactar o Centro de Assistência mais próximo.
Para a ligação elétrica, contactar o pessoal qualificado.
A conexão deve ser feita em conformidade com as disposições da lei em vigor.

Antes de ligar o exaustor à rede elétrica, verificar que:
•  a tensão de rede corresponda à indicada nos dados da placa situada no interior do

exaustor;

•  o sistema elétrico está em conformidade com as normas em vigor e se pode suportar a

carga (ver as características técnicas posicionadas no interior do exaustor);

•  a ficha e o cabo de alimentação não devem entrar em contacto com temperaturas su-

periores a 70 °C;

•

o sistema de alimentação tem uma ligação à terra eficaz, em conformidade com as nor-
mas em vigor;

•

a tomada usada para a ligação seja facilmente alcançada quando o exaustor estiver insta-
lado.

Em caso de:
•  aparelhos com cabo sem ficha: a ficha a utilizar deve ser de tipo ''normalizado''. Os fios

devem ser ligados do seguinte modo: amarelo-verde para a ligação à terra, azul para o
neutro e o fio castanho para a fase. A ficha deve ser ligada a uma adequada tomada de
segurança.

•

aparelho fixo não estiver provido de cabo de alimentação e de ficha, ou de outro dispo-
sitivo que assegure a desconexão da rede, com uma distância de abertura dos contactos
que permita a desconexão completa nas condições da categoria de sobretensão III.

Tais dispositivos de desconexão devem ser previstos na rede de alimentação em confor-
midade com as regras de instalação.

O cabo de terra amarelo/verde não deve ser interrompido pelo interruptor.
O fabricante declina qualquer responsabilidade se as normas de segurança não forem res-
peitadas.

DESCARGA DE FUMOS

EXAUSTOR DE RECIRCULAÇÃO INTERNA (FILTRANTE)

Nesta versão o ar passa através dos filtros a carvão zeólito para ser puri-
ficado e é reciclado no ambiente da cozinha.

Controlar se os filtros de carvão ativado estão montados no exaustor e,
em caso contrário, instalá-los como indicado nas instruções de mon-
tagem.

Nesta versão a válvula de não retorno não deve ser montada: removê-la se presen-
te na conexão de saída de ar do motor.

INSTRUÇÕES DE MONTAGEM

parte reservada somente a pessoal qualificado

O exaustor tem a possibilidade de ser instalado em várias configurações.
As fases de montagem geral valem para todas as instalações; seguir, quando
especificado, as fases correspondentes à instalação desejada.

FUNCIONAMENTO

QUANDO SE DEVE ACENDER O EXAUSTOR?

Ligar o exaustor pelo menos um minuto antes de iniciar a cozinhar para direcionar fumos e
vapores para a superfície de aspiração.
No final da cozedura, deixar em funcionamento o exaustor até que todos os vapores e
odores: com a função Temporizador, é possível configurar o desligamento automático do
exaustor após 15 minutos de funcionamento.

QUE VELOCIDADE ESCOLHER?

I velocidade:

 mantém o ar limpo com baixos consumos de energia elétrica.

II velocidade:

 condições normais de utilização.

III velocidade:

 presença de fortes odores e vapores.

IV velocidade:

 rápida eliminação de odores e vapores.

QUANDO LAVAR OU TROCAR OS FILTROS?

Os filtros metálicos devem ser lavados cada 30 horas de utilização.
Os filtros de carvão zeólito devem ser reativados a cada 18 meses e substituídos a cada 3
anos.
Pra ulteriores detalhes, consultar o cap.

“MANUTENÇÃO”.

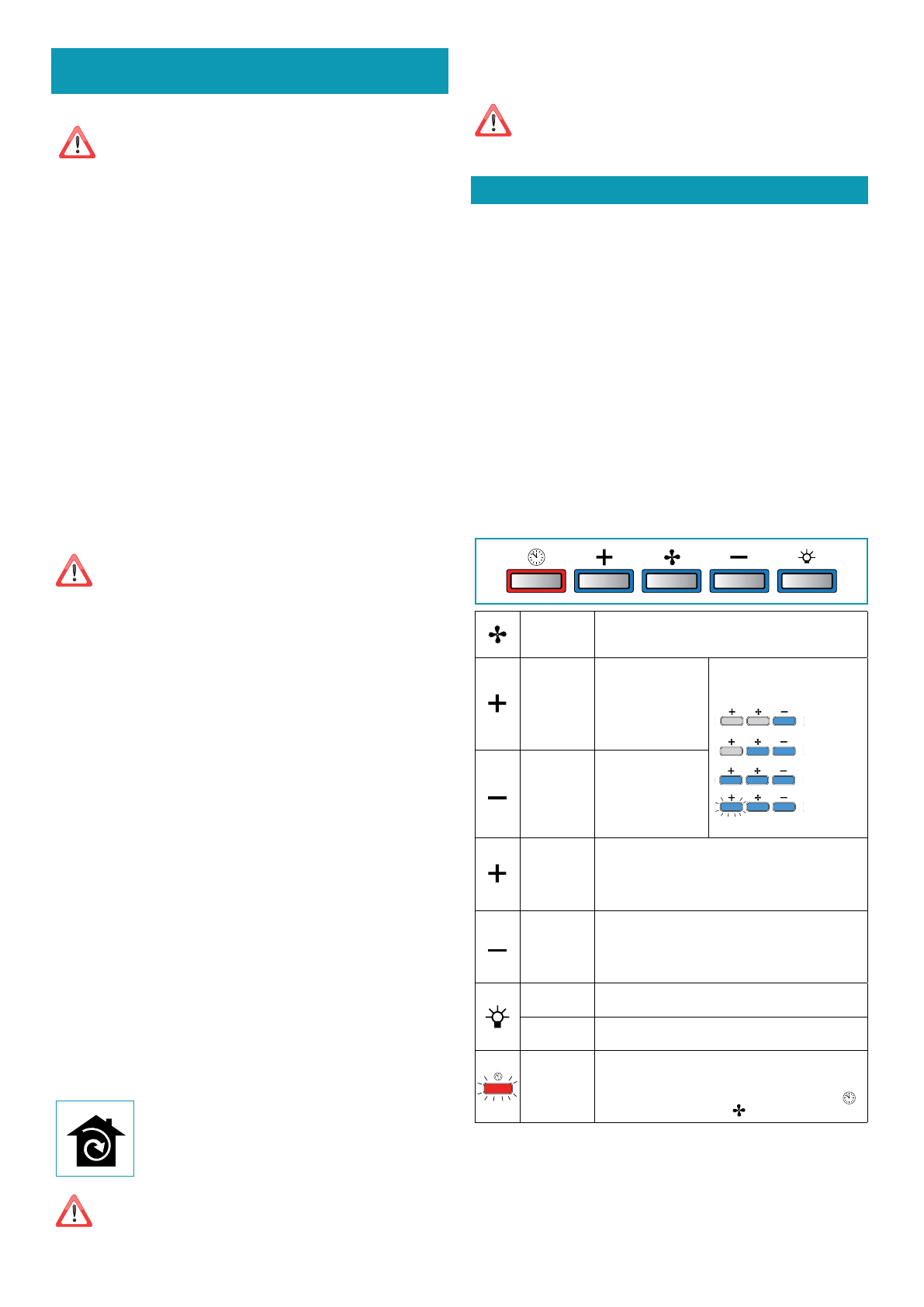

BOTOEIRA ELETRÓNICA

Pressão
curta

Motor ON/OFF

No momento da inicialização a velocidade é aquela memori-
zada no desligamento anterior.

Pressão
curta

Aumento da velocidade
de 1 a 4

Velocidade 4 está ati-
va apenas por alguns
minutos, em seguida,
ativa-se a velocidade 3.

As velocidades são sinalizadas pe-
los leds presentes nas teclas:

Velocidade 1

 Velocidade 2

 Velocidade 3

 Velocidade 4

(led "+" a piscar)

Pressão
curta

Redução de velocida-
de de 4 a 1

Pressão
prolongada

Levantamento do exaustor

Ativável apenas com o ventilador parado.
Paragem:
- ao alcançar o microinterruptor superior
- Premindo o botão + ou - .

Pressão
prolongada

Abaixamento do exaustor

Ativável apenas com o ventilador parado.
Paragem:
- ao alcançar o microinterruptor inferior
- Premindo o botão + ou - .

Pressão
curta

Acendimento / desligamento da luz

Pressão
prolongada

Troca tonalidade de luz de 2700K-5600K

Pressão
curta

TEMPORIZADOR

Desligamento automático após 15 minutos.
A função desativa-se (led vermelho desligado) se:
- Pressiona-se novamente a tecla TEMPORIZADOR ( TIMER) (

).

- Pressiona-se a tecla ON/OFF (

).
