32

  MONTAŻ

   część zastrzeżona wyłącznie dla personelu wykwalifikowanego

Przed zainstalowaniem okapu należy uważnie przeczytać rozdz. "WSKAZÓWKI
DOTYCZĄCE BEZPIECZEŃSTWA ORAZ OSTRZEŻENIA".

CECHY TECHNICZNE

Dane techniczne urządzenia znajdują się na etykietach umieszczonych wewnątrz okapu.

UMIESZCZANIE W POZYCJI

Minimalna odległość między najwyższą częścią urządzenia do gotowania a najniższą częścią
okapu kuchennego została wskazana w instrukcji montażu.

Z zasady, gdy okap kuchenny znajduje się na kuchence gazowej, odległość ta powinna wynosić co
najmniej 65 cm (25,6"). W każdym razie, na podstawie interpretacji normy EN60335-2-31 z dnia 11-
07-2002 przez TC61 (sub-clause 7.12.1 meeting 15 agenda item 10.11), minimalną odległość między
płaszczyzną kuchenki a dolną częścią okapu można zmniejszyć do wysokości wskazanej w instrukcji
montażu.
Jeżeli instrukcje kuchenki gazowej wskazują większą odległość, należy ją uwzględnić.
Nie instalować okapu na zewnątrz i nie wystawiać go na działanie czynników atmosferycznych
(deszcz, wiatr itd.)

PODŁĄCZENIE ELEKTRYCZNE

(część zastrzeżona wyłącznie dla wykwalifikowanych pracowników)

Przed wykonaniem wszelkiej czynności na okapie należy odłączyć urządzenie od
sieci elektrycznej.
Upewnić się, że nie istnieje ryzyko odłączenia lub przecięcia przewodów elektrycz-
nych wewnątrz okapu:

w przeciwnym razie skontaktować się z najbliższym centrum obsługi technicznej.
Zwrócić się do wykwalifikowanego personelu, aby podłączył kable elektryczne.
Podłączenie należy wykonać zgodnie z obowiązującymi przepisami.

Przed podłączeniem okapu do sieci elektrycznej należy sprawdzić, czy:
•

napięcie sieciowe jest zgodne z danymi na tabliczce wewnątrz okapu;

•

instalacja elektryczna jest zgodna z normą i może wytrzymać obciążenie (patrz dane techniczne
wewnątrz okapu);

•

wtyczka i przewód zasilający nie są narażone na kontakt z temperaturami przekraczającymi 70°C;

•

instalacja zasilająca posiada sprawne i prawidłowe uziemienie zgodnie z obowiązującymi przepi-
sami;

•

gniazdko wykorzystywane do podłączenia jest łatwo dostępne po zamontowaniu okapu.

W przypadku:
•  urządzenia wyposażonego w przewód bez wtyczki: należy używać wtyczki typu znormalizowa-

nego. Przewody powinny być podłączone w następujący sposób: żółto-zielony do uziemienia,
niebieski do zacisku neutralnego i brązowy do fazy. Wtyczka powinna być podłączona do odpo-
wiedniego gniazda bezpieczeństwa.

•  urządzenia stałego nieposiadającego przewodu zasilającego i wtyczki lub innego przyrządu za-

pewniającego odłączenie od sieci i posiadającego odległość rozwarcia styków, która umożliwia
całkowite odłączenie w warunkach nadnapięcia kategorii III.

Tego typu urządzenia odłączające powinny zostać przewidziane w sieci zasilania, zgodnie z zasa-
dami instalacji.

Przewód uziemiający żółto-zielony nie może być przedzielony wyłącznikiem.
Producent uchyla się od wszelkiej odpowiedzialności w razie braku zastosowania się do zasad doty-
czących bezpieczeństwa.

ODPROWADZANIE DYMU

OKAP Z RECYRKULACJĄ WEWNĘTRZNĄ (FILTRUJĄCY)

W tej wersji powietrze przepływa przez filtry węglowo-zeolitowe w celu
oczyszczenia i ponownego wprowadzenia do środowiska.

Należy sprawdzić, czy filtry na węgiel aktywny umieszczone są na okapie, w
przeciwnym razie należy je założyć zgodnie ze wskazówkami w instrukcji mon-
tażu.

W tej wersji zawór zwrotny nie powinien zostać zamontowany: wymontować go, jeśli wy-

stępuje na złączu wylotowym powietrza z silnika.

INSTRUKCJA MONTAŻU

część zastrzeżona wyłącznie dla personelu wykwalifikowanego

Okap może być instalowany w różnych konfiguracjach.
Podstawowe fazy montażu wyglądają podobnie dla wszystkich typów insta-
lacji, natomiast dla każdego rodzaju podkreślono specjalne operacje, jakie
należy wykonać.

FUNKCJONOWANIE

KIEDY WŁĄCZYĆ  OKAP?

Okap należy włączyć co najmniej jedną minutę przed rozpoczęciem gotowania, aby prze-
transportować dym i opary w kierunku powierzchni zasysania.
Po zakończeniu gotowania pozostawić okap do momentu, gdy wszystkie opary i zapachy
zostaną całkowicie zassane. Za pomocą funkcji timera można ustawić automatyczne wyłą-
czenie okapu po 15 minutach pracy.

JAKĄ PRĘDKOŚĆ WYBRAĆ?

I prędkość:

 zapewnia oczyszczone powietrze przy niskim poborze energii elektrycznej.

II prędkość:

 normalne warunki użytkowania.

III prędkość:

 w przypadku obecności silnych zapachów i oparów.

IV prędkość:

 szybkie usuwanie zapachów i oparów.

KIEDY OCZYŚCIĆ LUB WYMIENIĆ FILTRY?

Filtry metalowe powinny być myte co 30 godzin użytkowania.
Filtry węglowo-zeolitowe należy uruchamiać co 18 miesięcy i wymieniać co 3 lata.
W celu zapoznania się z innymi szczegółami patrz rozdział

„KONSERWACJA”.

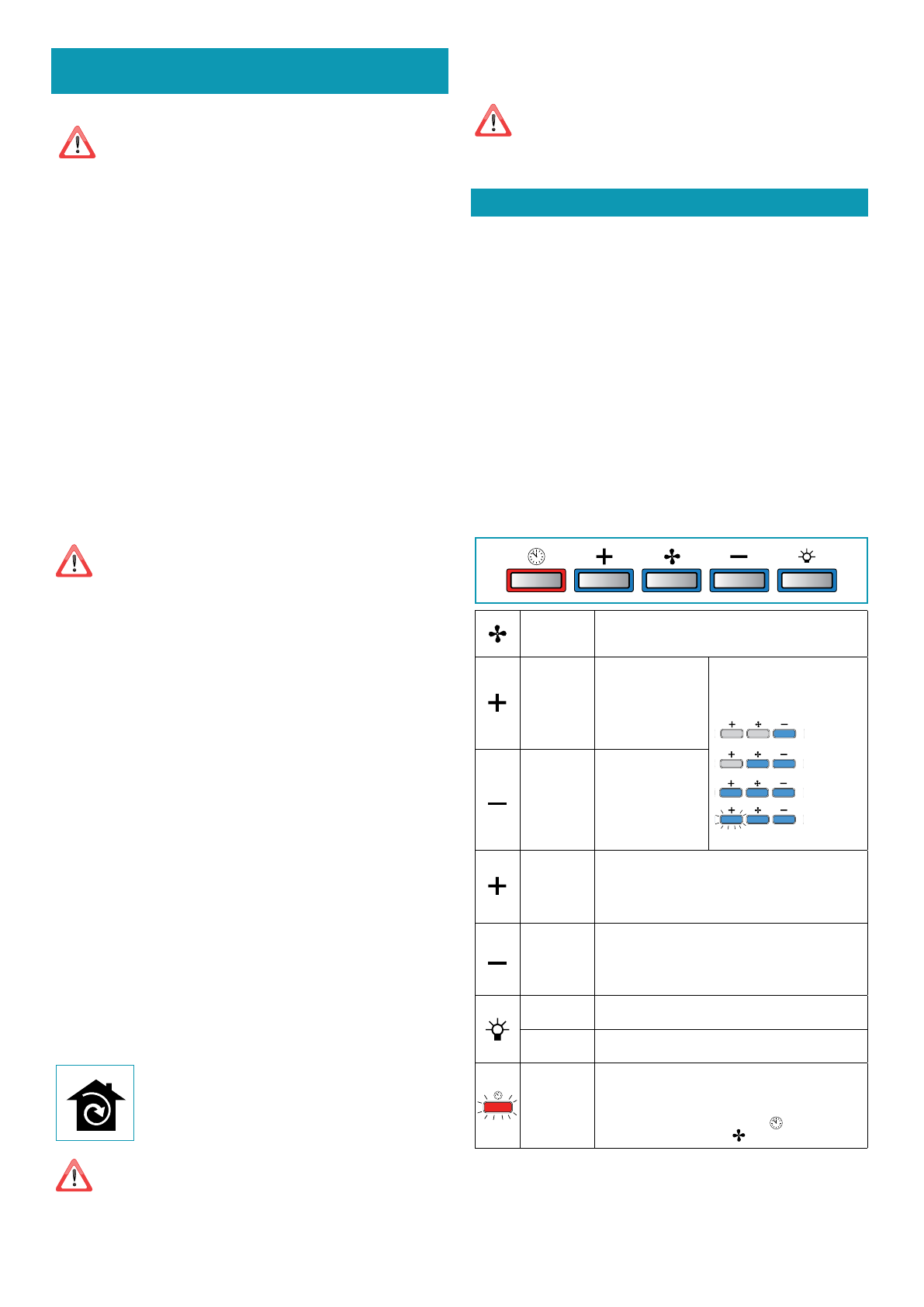

ZESTAW PRZYCISKÓW ELEKTRONICZNYCH

Krótkie
naciśnięcie

Silnik ON/OFF

Przy uruchomieniu urządzenie pracuje z prędkością zapa-
miętaną w chwili wyłączenia.

Krótkie
naciśnięcie

Zwiększenie prędko-
ści od 1 do 4

Prędkość 4 jest aktywna
tylko przez kilka minut,
po czym uruchomiona
zostaje prędkość 3.

Prędkości sygnalizowane są przez
kontrolki LED znajdujące się na
przyciskach:

Prędkość 1

 Prędkość 2

 Prędkość 3

 Prędkość 4

(LED „+”  miga)

Krótkie
naciśnięcie

Zmniejszenie prędko-
ści od 4 do 1

Naciśnięcie i
przytrzymanie

Podnoszenie okapu

Uruchomienie możliwe tylko przy wentylatorze zatrzymanym.
Zatrzymanie:
- po dotarciu do mikrowyłącznika górnego
- Naciskanie klawisza + lub -.

Naciśnięcie i
przytrzymanie

Obniżanie okapu

Uruchomienie możliwe tylko przy wentylatorze zatrzymanym.
Zatrzymanie:
- po dotarciu do mikrowyłącznika dolnego
- Naciskanie klawisza + lub -.

Krótkie
naciśnięcie

Włączenie/wyłączenie światła

Naciśnięcie i
przytrzymanie

Zmiana odcienia światła od 2700K-5600K

Krótkie
naciśnięcie

TIMER

Automatyczne wyłączenie po 15 minutach.
Funkcja ulega dezaktywacji (wyłączona czerwona kontrolka
LED), jeśli:
- ponownie wciśnie się przycisk TIMER (

),

- wciśnie się przycisk ON/OFF (

).
