GR
4
48

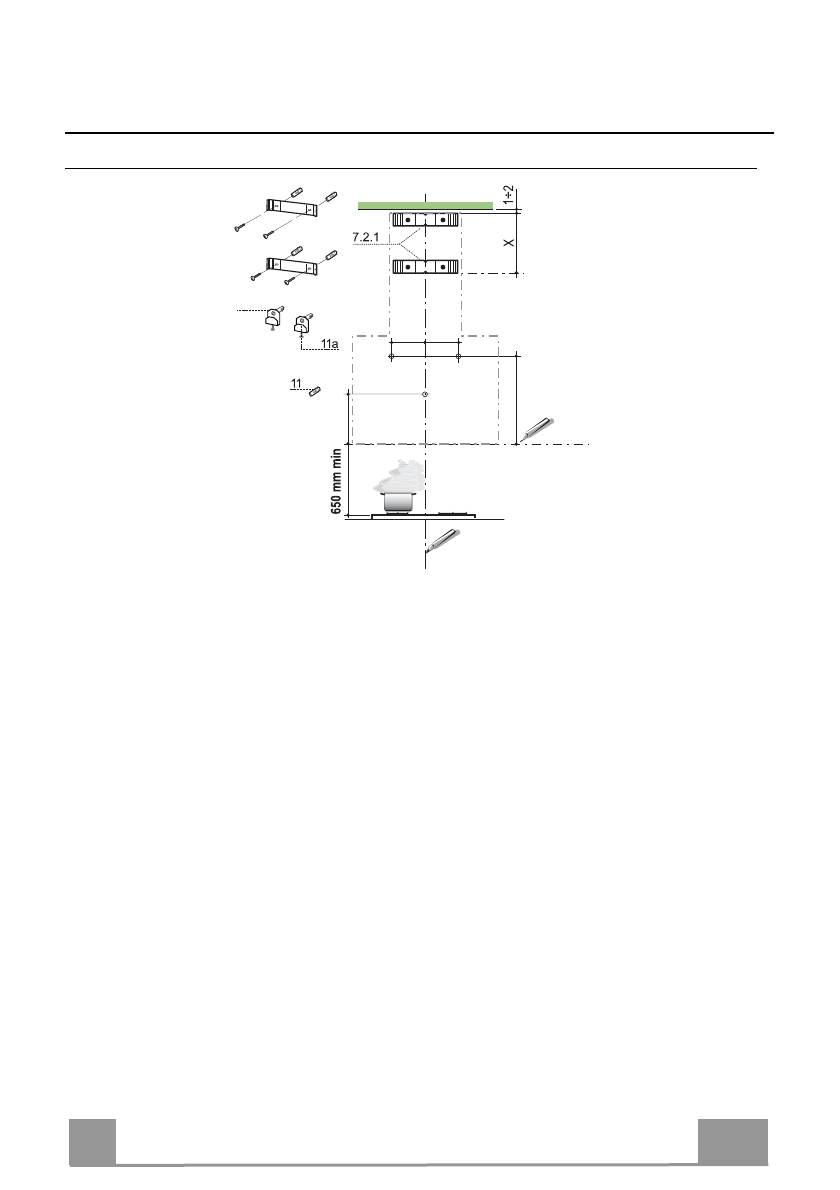

ΕΓΚΑΤΑΣΤΑΣΗ
Διάτρηση
τοίχου
373
105
150 150
12a
Χαράξτε
στον
τοίχο
:
•
μία
κατακόρυφη
γραμμή
ως
την
οροφή
ή
έως
το
ανώτερο
σημείο
,
στο
κέντρο
της
ζώνης
που
προορίζεται
για
την
εγκατάσταση
του
απορροφητήρα
.
•
μια
οριζόντια
γραμμή
σε
: 650 mm min.
πάνω
από
την
επιφάνεια
των
εστιών
.
•
Τοποθετήστε
το
στήριγμα
όπως
στην
εικ
.
7.2.1
σε
απόσταση
1-2 mm
από
την
οροφή
ή
από
το
ανώτερο
σημείο
,
ευθυγραμμίζοντας
το
κέντρο
του
(
εγκοπές
)
με
την
κατακόρυφη
γραμμή
αναφοράς
.
•
Σημειώστε
τα
κέντρα
των
οπών
του
στηρίγματος
.
•
Τοποθετήστε
το
στήριγμα
όπως
στην
εικ
.
7.2.1
σε
απόσταση
X mm
κάτω
από
το
πρώτο
στήριγμα
(X =
ύψος
πάνω
καμινάδας
του
εξοπλισμού
),
ευθυγραμμίζοντας
το
κέντρο
του
(
εγκοπές
)
με
την
κατακόρυφη
γραμμή
αναφοράς
.
•
Σημειώστε
τα
κέντρα
των
οπών
του
στηρίγματος
.
•
Σημειώστε
όπως
στην
εικόνα
ένα
σημείο
αναφοράς
σε
απόσταση
105 mm
από
την
οριζόντια
γραμμή
αναφοράς
.
•
Ανοίξτε
οπές
Φ
8 mm
στα
σημεία
αυτά
.
•
Τοποθετήστε
τα
ούπα
11
στις
οπές
.
•
Στερεώστε
τα
στηρίγματα
,
χρησιμοποιώντας
τις
βίδες
12a
(4,2 x 44,4 )
του
εξοπλισμού
.
•
Σημειώστε
όπως
στην
εικόνα
ένα
σημείο
αναφοράς
σε
απόσταση
373 mm
πάνω
από
την
οριζόντια
γραμμή
αναφοράς
και
σε
απόσταση
150 mm
στα
δεξιά
της
κατακόρυφης
γραμμής
αναφοράς
.
•
Επαναλάβετε
αυτή
την
ενέργεια
από
την
αντίθετη
πλευρά
και
ελέγξτε
το
αλφάδιασμα
.
•
Ανοίξτε
οπές
Φ
12 mm
στα
σημεία
αυτά
.
•
Τοποθετήστε
τα
ούπα
με
τη
βίδα
και
το
στήριγμα
11a
στις
οπές
και
βιδώστε
.
