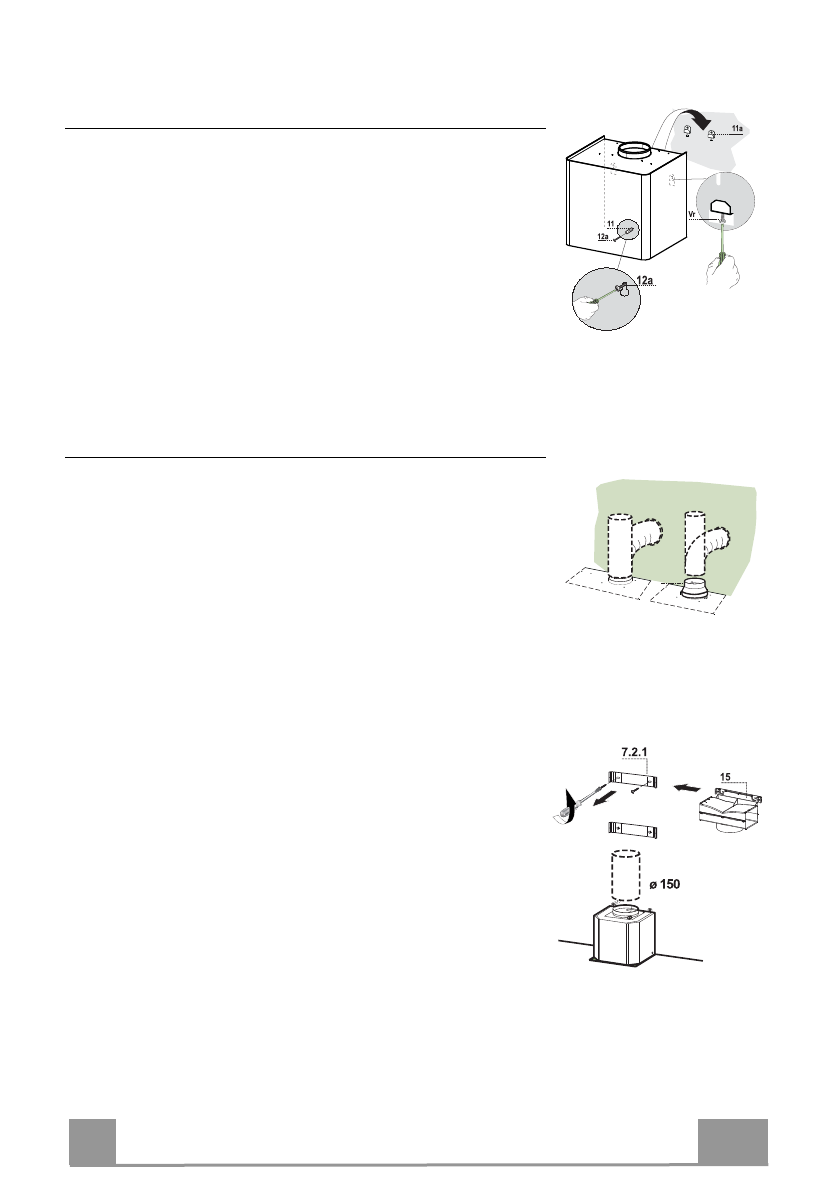

Montage des Haubenkörpers

•  Die Platte vom Haubenkörper aushaken, indem der Hebel des

Befestigungsstiftes verschoben wird.

•  Die beiden Schrauben

Vr

 der Bügel

11a

 so regulieren, dass sie

nur bis zum Gewindebeginn eingeschraubt sind.

•  Den Haubenkörper bei den 2 Bügeln

11a

 einhaken.

• Vom Haubeninneren her den Haubenkörper mit Hilfe der

Schrauben

Vr

 ausrichten.

• Die Sicherheitsschraube

12a

festziehen.

Anschluss im Abluftbetrieb

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise
mittels Rohr oder Schlauch (ø 150 oder 120 mm) an die Außen-
rohrleitung angeschlossen werden.
•  Bei Verwendung eines Anschlussrohres ø 120 den Reduzier-

flansch

9

 am Haubenaustritt anbringen.

•  Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu

erforderliche Material wird nicht mitgeliefert.

•  Eventuell vorhandene Aktivkohlefilter entnehmen.

ø 150

9

ø 120

LUFTAUSTRITT BEI DER UMLUFTVERSION

•  Die beiden Befestigungsschrauben des oberen Bügels

7.2.1

.

aufschrauben.

• An ihrer Stelle mit den zuvor entfernten Schrauben ein

Anschlussstück an die Abzugsöffnung

15

anschrauben.

• Den Anschluss

15

 mittels eines starren oder flexiblen Rohrs

mit ø150 mm, das vom Installateur ausgewählt wird, an den
Austritt des Haubenkörpers anschließen.

• Sicherstellen, dass der Aktivkohlefilter zur Geruchsbindung

vorhanden ist.
