INSTALACIÓN

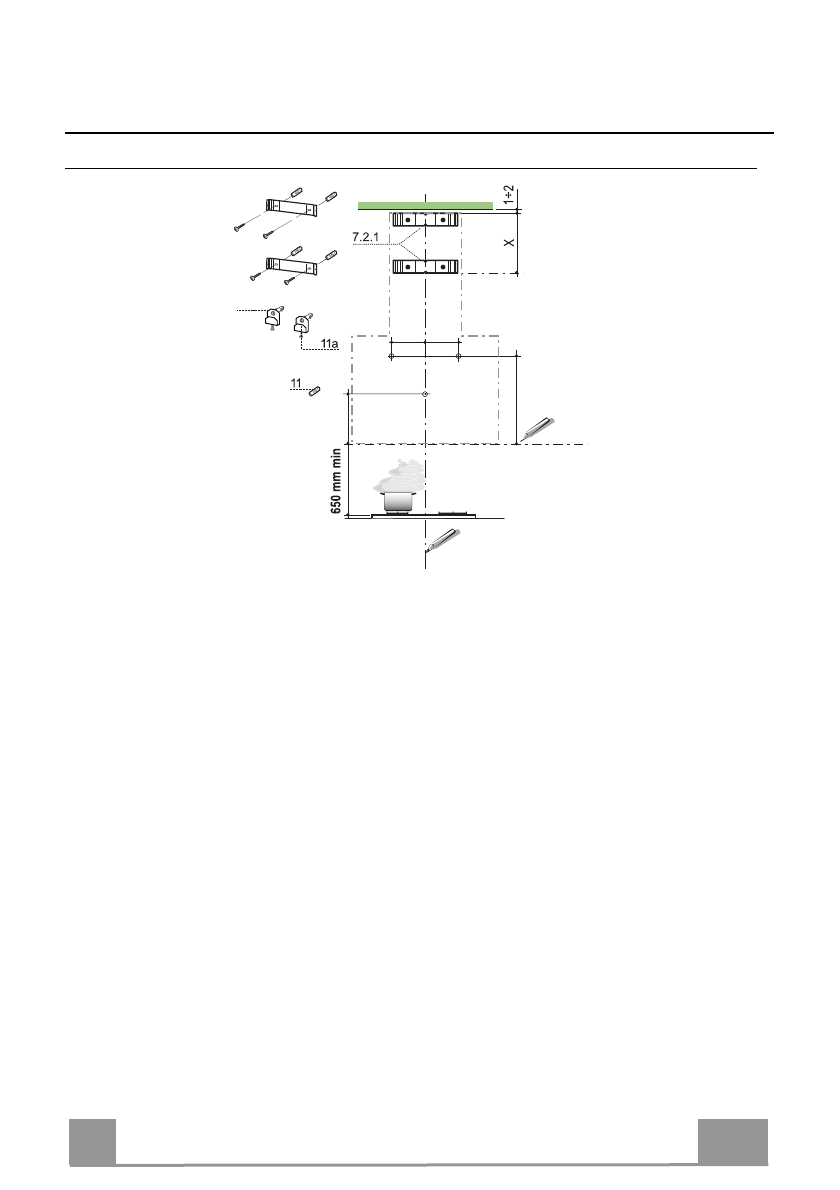

Perforación de la pared

373

105

150 150

12a

Trazar en la pared:
•  una línea vertical hasta el techo o el límite superior, en el centro de la zona prevista para el

montaje de la campana;

•  una línea horizontal a: 650 mm mín. sobre el plano de cocción;
•  Apoyar como se indica la brida

7.2.1

 a 1-2 mm del techo o del límite superior, alineando su

centro (muescas) en la línea vertical de referencia.

•  Marcar los centros de los orificios de la brida.
•  Apoyar como se indica la brida

7.2.1

 a X mm debajo de la primera brida (X= altura de la

chimenea superior en dotación), alineando su centro (muescas) en la línea vertical de refe-
rencia.

•  Marcar los centros de los orificios de la brida.
•  Marcar como se indica, un punto de referencia a 105 mm de la línea horizontal de referen-

cia.

•  Perforar con ø 8 mm los puntos marcados.
• Introducir los tacos

11

 en los orificios.

•  Fijar las bridas utilizando los tornillos

12a

(4,2 x 44,4 ) en dotación.

•  Marcar como se indica, un punto de referencia a 373 mm sobre la línea horizontal de refe-

rencia, y a 150 mm a la derecha de la línea vertical de referencia.

•  Repetir esta operación por la parte opuesta, verificando su nivelación.
•  Perforar con ø 12 mm los puntos marcados.
•  Introducir los tacos con tornillo y abrazadera

11a

 en los orificios, atornillar.
