FR

1

18

INSTALLATION

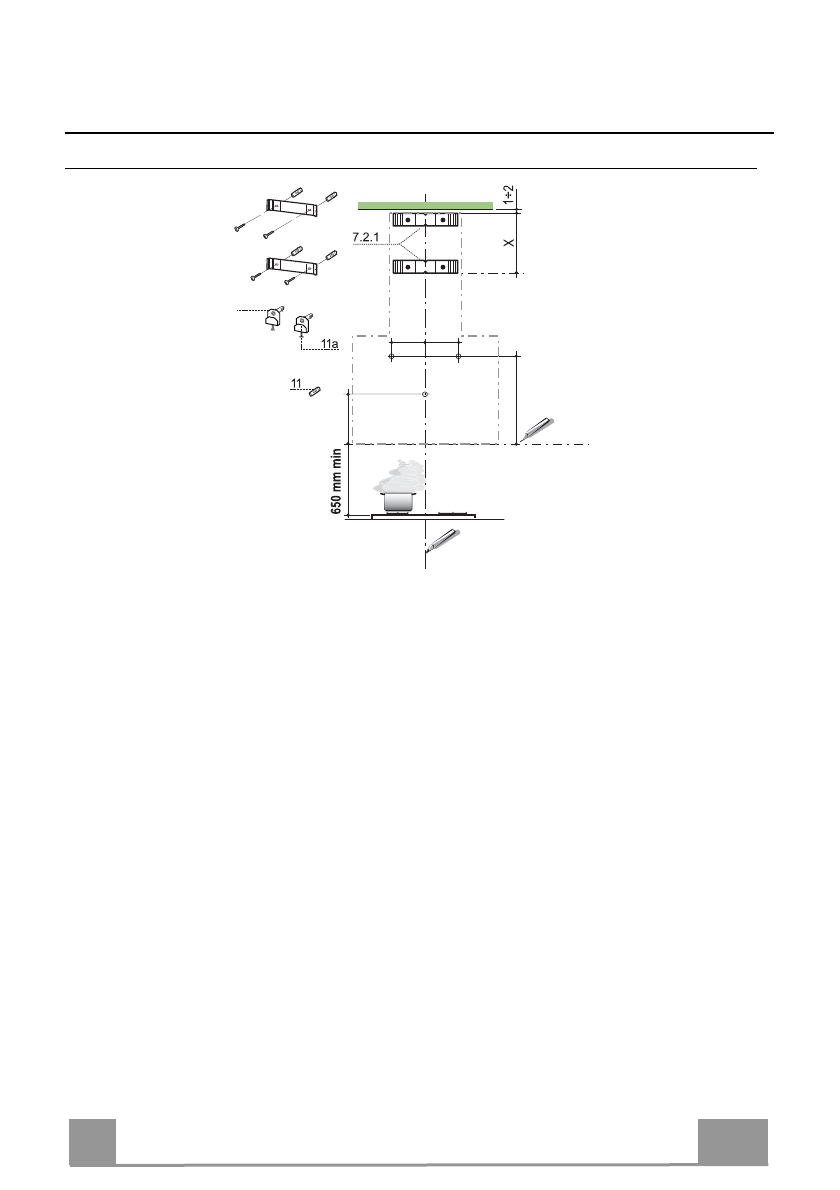

Perçage du mur

373

105

150 150

12a

Tracer sur le mur :
•  une ligne verticale jusqu’au plafond ou jusqu’au plan supérieur, au centre de la zone prévue

pour le montage de la hotte ;

•  une ligne horizontale à : 650 mm min. au-dessus du plan de cuisson ;
•  Comme indiqué, poser l’étrier

7.2.1

à 1 - 2 mm du plafond ou du plan supérieur, en alignant

le centre (entailles) sur la ligne verticale de référence ;

•  Marquer les centres des trous de l’étrier ;
•  Comme indiqué, poser l’étrier

7.2.1

à X mm au-dessous du premier étrier (X = hauteur du

conduit supérieur fourni avec la hotte), en alignant le centre de l’étrier (entailles) sur la ligne
verticale de référence ;

•  Marquer les centres des trous de l’étrier ;
•  Marquer comme indiqué, un point de référence à 105 mm de la ligne horizontale de repère.
•  Percer les trous avec une mèche de ø 8 mm.
•  Introduire les chevilles

11

 dans les trous ;

•  Fixer les étriers à l’aide des vis

12a

(4,2 x 44,4) fournies.

•  Marquer, comme indiqué, un point de référence à 373 mm au-dessus de la ligne horizontale

de référence et à 150 mm à droite de la ligne verticale de référence ;

•  Répéter cette opération de l’autre côté et vérifier la mise à niveau ;
•  Percer les trous avec une mèche de ø 12 mm ;
•  Introduire les chevilles avec la vis et l’étrier

11a

 dans les trous et visser.
