DE

2

28

MONTAGE

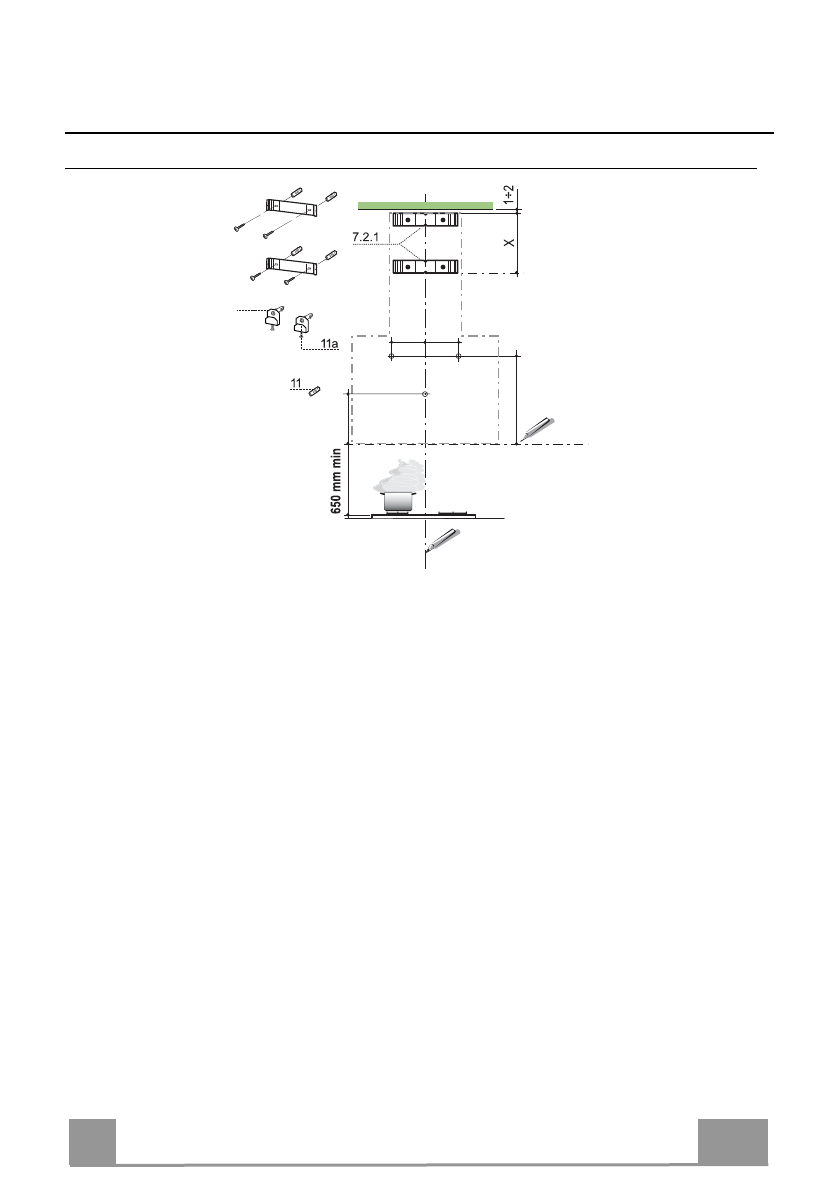

Wandbohrungen

373

105

150 150

12a

An der Wand anzeichnen:
•  eine senkrechte Linie bis zur Decke oder zur oberen Kante in der Mitte des Installationsbe-

reichs der Haube,

•  eine horizontale Linie an: min. 650 mm oberhalb der Kochfläche;
• Den Bügel

7.2.1

wie angegeben

an 1-2 mm von der Decke oder von der oberen Kante anle-

gen, wobei seine Mitte (Kerben) mit der vertikalen Referenzlinie gefluchtet wird.

•  Die Mitte der Löcher des Bügels markieren.
• Den Bügel

7.2.1

 wie angegeben X mm unterhalb des ersten Bügels anlegen (X = Höhe des

mitgelieferten oberen Kaminteils), wobei seine Mitte (Kerben) mit der vertikalen Referenz-
linie gefluchtet wird.

•  Die Mitte der Löcher des Bügels markieren.
•  Wie beschrieben einen Bezugspunkt 105 mm von der horizontalen Bezugslinie.
•  Die gekennzeichneten Punkte mit einem Bohrer ø 8 mm bohren.
• Die Dübel

11

 in die Bohrlöcher einsetzen.

•  Die Bügel mit den mitgelieferten Schrauben

12a

(4,2 x 44,4) befestigen.

•  Wie angegeben 373 mm oberhalb der waagrechten Bezugslinie und 150 mm rechts der

senkrechten Bezugslinie einen Punkt markieren.

• Diesen Vorgang an der gegenüberliegenden Seite wiederholen und die Nivellierung

überprüfen.

•  Die markierten Punkte mit einem Bohrer ø 12 mm bohren.
•  Die Dübel mit Schraube und Bügel

11a

 in die Bohrlöcher einsetzen und festschrauben.
