Вытяжки Faber ECLIPSE EV8 LED X A37 - инструкция пользователя по применению, эксплуатации и установке на русском языке. Мы надеемся, она поможет вам решить возникшие у вас вопросы при эксплуатации техники.
Если остались вопросы, задайте их в комментариях после инструкции.
"Загружаем инструкцию", означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.
EE
9
97
1
1
2
2
533
116
1÷2
116
650 min.
11
12a
590
300
290
12a
Vr
Seina puurimine ja mootoriseadme kinnitamine
Arvestades paigaldustööde keerukust on nende läbiviimiseks vaja vähemalt kahte inimest.
Kui pliidikumm on paigaldatud retsirkulatsiooniga versioonis, pidage meeles, et pliidikummi
ülaosa ja selle kohal asuva pinna (lagi või riiul) vahele peab olema jäetud minimaalne vahemaa
vähemalt 8-10 cm.

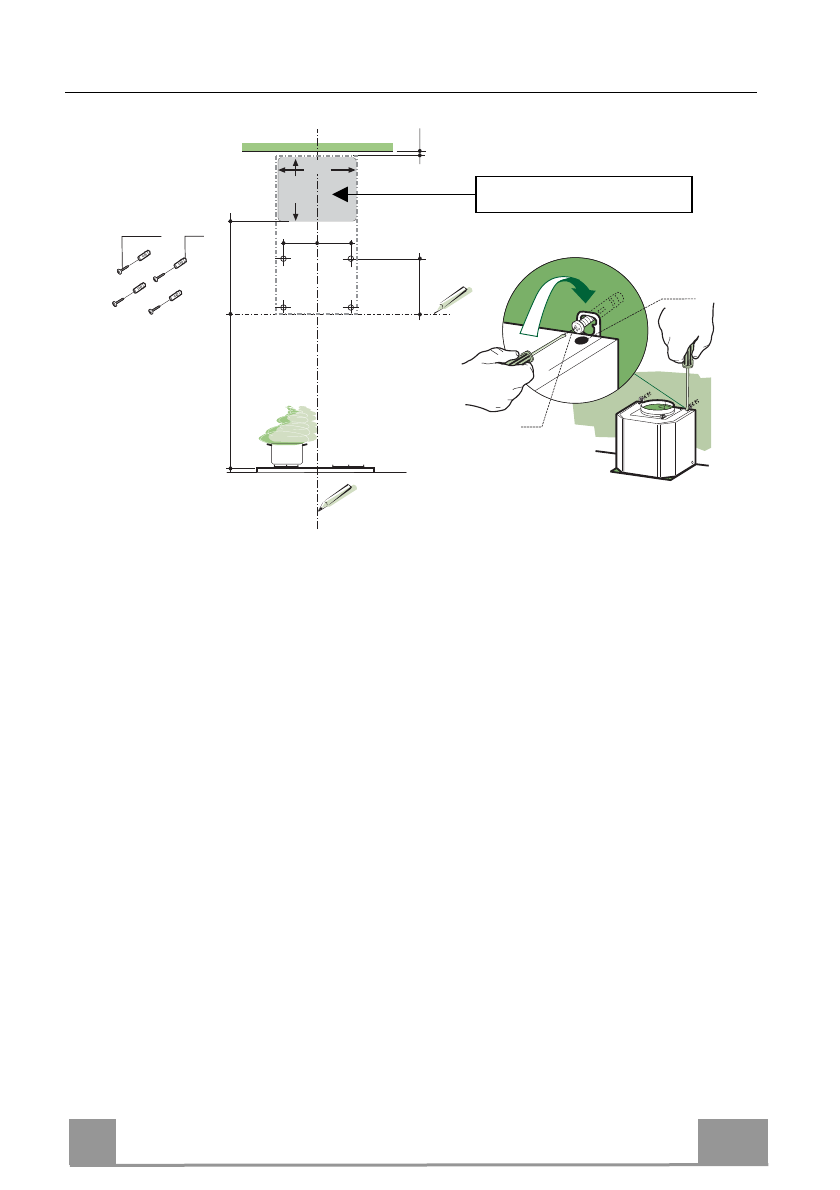

Joonistage seinale järgmised märgistused:
• Vertikaalne joon lae või ülemise pinnani, pliidikummi tulevase asukoha keskele;
• horisontaalne joon: 650 mm üle pliidiplaadi;
• Märgistage näidatud viitepunkt (
1
) 116 mm vertikaalsest viitejoonest ja 533 mm kõrgusel
horisontaalsest viitejoonest, nagu joonisel näidatud.
• Korrake sama toimingut ka teisel poolel, kontrollides, et see on loodis.
• Puurige märgitud punktid ø 8 mm puuriga.
• Sisestage tüüblid
11
aukudesse.
• Pingutage 2 kaasas olevat kruvi
12a
(4.2 x 44.4) puuritud aukudes, jättes seina ja kruvide peade
vahele 5-6 mm vahemaa.
• Pingutage 2 mootoriseadme
3
ühenduspunktides asuvat kruvi
Vr
.
• Riputage mootoriseade
3
kruvidele
12a
.
• Keerake pliidikummi katte loodi seadmiseks kruvisid
Vr
.
• Märgistage viitepunktid (
2
) mootoriseadme
3
alla riputatavatele klambritele nagu näidatud.
• Puurige märgitud punktid ø 8 mm puuriga.
• Sisestage tüüblid
11
aukudesse.
• Sisestage puuritud aukudesse 2 kaasas olevat kruvi
12a
(4.2 x 44.4).
• Pingutage 4 kruvi
12a
, kinnitades imiseadme täielikult.
Tagumine torustiku väljund
