DE
3
32

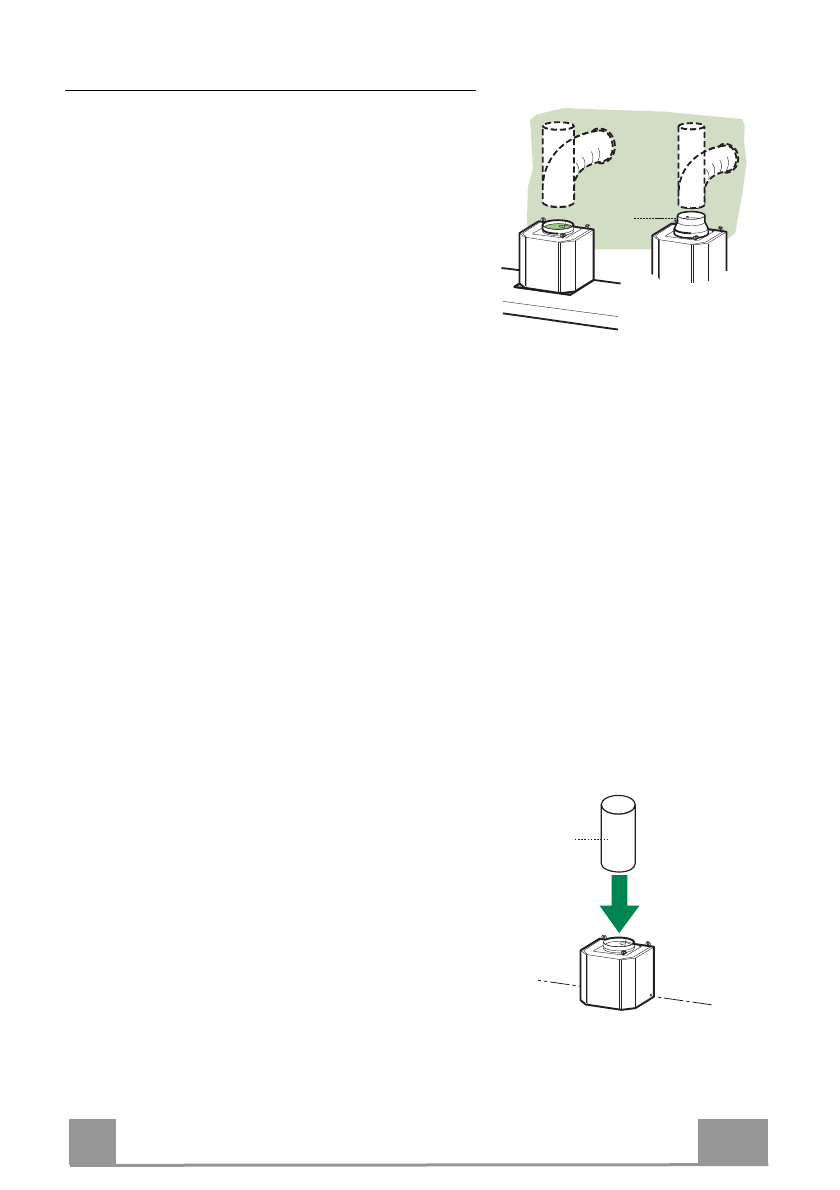

Luftaustrittanschluss Abluftversion
Für die Installation als Abluftversion die Haube mittels eines
starren oder flexiblen Rohrs mit ø 150 oder 120 mm, das
vom Installateur ausgewählt wird, an die Ableitung an-
schließen. Das Rohr kann sowohl an der Oberseite, als auch
an der Rückseite der Haube austreten.
LUFTAUSTRITT AN DER RÜCKSEITE
• Für die Erstellung der Abzugsöffnung ist das Schema zu
befolgen, welches im Absatz über die Wandbohrung aufge-
führt ist.
• Für den Anschluss mit einem Rohr mit ø 120 mm den
Reduzierflansch
9
am Austritt am Haubenkörper einsetzen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu
erforderliche Material wird nicht mitgeliefert.
• Die eventuell vorhandenen Aktivkohlefilter ausbauen.
LUFTAUSTRITT AN DER OBERSEITE
• Für Anschlüsse mit Rohr ø 150 mm die Haube mittels eines
starren oder flexiblen Rohrs an die Luftableitung
anschließen.
• Für den Anschluss mit einem Rohr mit ø 120 mm den
Reduzierflansch
9
am Austritt am Haubenkörper einsetzen.
• Die Haube mittels eines starren oder flexiblen Rohrs an die
Luftableitung anschließen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu
erforderliche Material wird nicht mitgeliefert.
• Die eventuell vorhandenen Aktivkohlefilter ausbauen.
9
ø 120
ø 150
LUFTAUSTRITT BEI DER UMLUFTVERSION
• Das mitgelieferte PVC Rohr
7
in den Austritt des
Pumpenkörpers stecken.
• Das Rohr bis zum Anschlag einschieben.
7
ø 150
