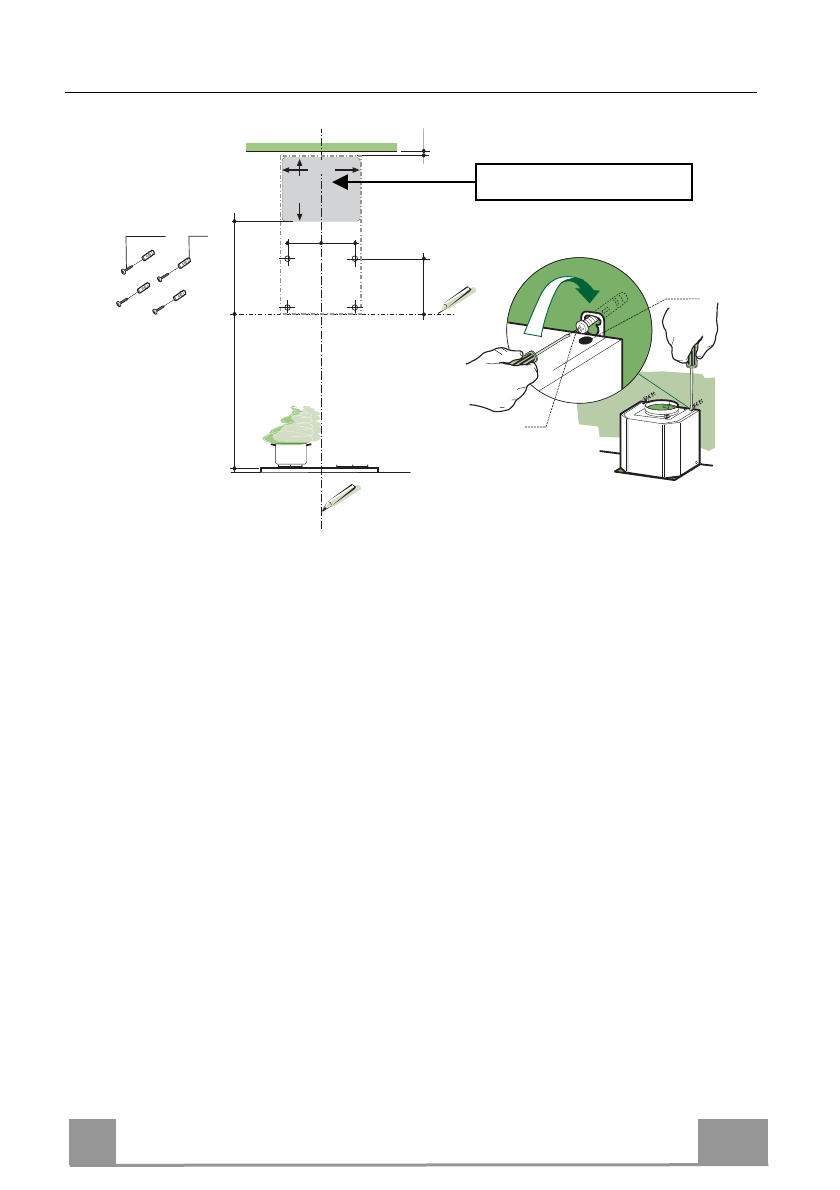

Perçage paroi et fixation du groupe moteur

Compte tenu de la complexité de l’installation, il est recommandé de l’effectuer au moins à deux personnes

En cas d’installation de la hotte en version filtrante, n’oubliez pas qu’au-dessus de la hotte, la
distance de la limite supérieure (plafond ou étagère) doit être d’au moins 8-10 cm.


Tracer sur la paroi :
•  une ligne verticale jusqu’au plafond ou à la limite supérieure, au centre de la zone prévue pour le

montage de la hotte ;

•  une ligne horizontale à : 650 mm min. au-dessus du plan de cuisson.
•  Marquer comme indiqué, un point de référence (

1

) à 116 mm de la ligne verticale de référence et

533 mm au-dessus de la ligne horizontale de référence.

•  Répéter cette opération sur le côté opposé, en vérifiant le nivellement.
•  Percer ø 8 mm les points marqués.
•  Insérer les chevilles

11

 dans les trous.

•  Serrer les 2 vis

12a

 (4,2 x 44,4) fournies dans les trous prévus, en laissant un espace de 5-6 mm entre

la paroi et la tête de la vis.

•  Serrer les 2 vis

Vr

situées sur les points d’accrochage du groupe moteur

3

.

•  Accrocher le groupe moteur aux

3

 vis

12a.

•  Intervenir sur les vis

Vr

 pour niveler le corps de hotte.

• Marquer, comme indiqué, les points de référence

(2)

 des brides accrochées sous le groupe moteur

3

.

•  Percer ø 8 mm les points marqués.
•  Insérer les chevilles

11

 dans les trous.

•  Serrer 2 vis

12a

 (4,2 x 44,4) fournies dans les trous.

•  Serrer définitivement les 4 vis

12a

 qui fixent le groupe aspirateur.

Sortie aspirante postérieure
