DE
3
31
1
1
2
2
533
116
1÷2
116
650 min.
11
12a
590
300
290
12a
Vr

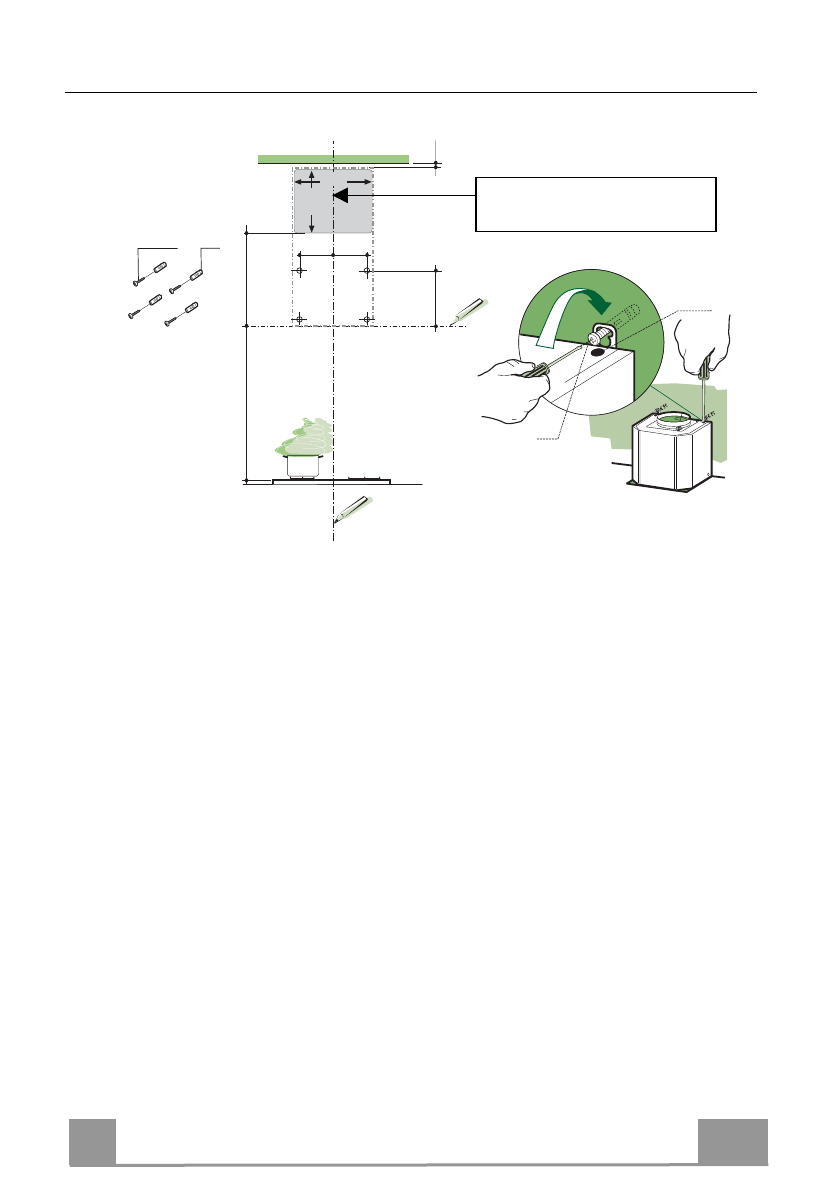

Bohren der Wand und Befestigung der Motoreinheit
Aufgrund der Komplexität der Installation sollte diese immer zu zweit durchgeführt werden.
Bei Montage der Haube als Umluftversion darauf achten, dass oberhalb der Haube ein Abstand
von mindestens 8-10 cm zur oberen Begrenzung (Decke oder Brett) einzuhalten ist.
An der Wand folgendes anzeichnen:
• eine senkrechte Linie bis zur Decke oder zur oberen Kante in der Mitte des Installationsbereichs
der Haube,
• eine horizontale Linie an: min. 650 mm oberhalb der Kochfläche.
• Wie angegeben 116 mm von der senkrechten Bezugslinie (
1
) und 533 mm oberhalb der
waagrechten Bezugslinie einen Punkt markieren.
• Diesen Vorgang an der gegenüberliegenden Seite wiederholen und die Nivellierung überprüfen.
• Die markierten Punkte mit einem Bohrer ø 8 mm bohren.
• Die Dübel
11
in die Bohrlöcher einsetzen.
• Die beiden mitgelieferten Schrauben
12a
(4,2 x 44,4) in die Löcher einschrauben. Dabei
zwischen der Wand und dem Schraubenkopf 5-6 mm Platz lassen.
• Die 2 Schrauben
Vr
an den Aufhängepunkten der Motoreinheit
3
festziehen.
• Die Motoreinheit
3
an den Schrauben
12a
einhaken
.
• Den Haubenkörper mit Hilfe der Schrauben
Vr
ausrichten.
• Die Bezugspunkte (
2
) der eingehakten Bügel unterhalb der Motoreinheit
3
markieren.
• Die markierten Punkte mit einem Bohrer ø 8 mm bohren.
• Die Dübel
11
in die Bohrlöcher einsetzen.
• Die 2 mitgelieferten Schrauben
12a
(4,2 x 44,4) in die Bohrlöcher einsetzen.
• Die 4 Befestigungsschrauben
12a
der Absaugeinheit
definitiv festschrauben.
Luftaustritt an der Rückseite
