96
форму вытяжки и убедитесь, что данная
вытяжка может быть размещена рядом с
кухонной мебелью в выбранном месте.
• На задней стенке варочной поверхности
просверлите прямоугольное отверстие
следующего размера: (Рис. 1).
822mm X 100mm.
В случае, если мотор уже вмонтирован, снять
винты и удалить отводящий воздух блок,
чтобы разместить нисходящий элемент в
просверленное отверстие.
Разместите вытяжку в просверленном
отверстии, вставив ее сверху, как указано на
(Рис. 2).
В случае, когда мотор расположен рядом с
вытяжкой , приступите к установке агрегата,
разместив выход воздуха в выбранном
направлении (вверх или вниз - Рис. 5).
Мотор может быть установлен как спереди,
так и сзади нисходящего элемента. После
завершения установки двигателя приступите
к монтажу воздухоотвода.
В случае, если мотор находится снаружи,
разместите в подходящем месте мотор
(всасывающий комплекс) и проведите
воздухоотвод для выводимого наружу воздуха.
Продолжить монтаж труб для вывода воздуха
между внешним мотором и нисходящим
элементом. Выбрать отвод воздуха из 5
доступных вариантов (Рис.6) и установить
входящую в комплект соединительную втулку.
По завершении установки и после подключения
прибора
к
электросети,
поднимите
опускающийся элемент, нажав на переднюю
часть, как показано на Рис. 7.
После этого установить угольные фильтры, если
вытяжка используется в режиме рециркуляции
(угольные фильтры поставляются отдельно, с
соответствующим набором), жировые фильтры
(см. Рис. 8), после чего переднее стекло, как
на Рис. 9; тщательно закрепите стекло, как
показано на Рис. 10.
• Поместите металлическую коробку с
электронными компонентами в легко
доступном месте в случае необходимого
технического обслуживания, подсоединив
коробку к вытяжке (Рис. 11).
• Подключите вытяжку к электросети.
Работа вытяжки
Для нормальной работы вытяжки необходимо
открыть стекло, действуя следующим образом.
Нажать на стекло вниз, в передней части, как
указано на Рис.12, после чего стекло отцепится
и откроется.
Когда стекло открыто, можно включить
мотор, нажав на кнопку включения, как это
указано ниже.
Таким же образом стеклянная панель
закрывается - нажать на переднее стекло до
полного закрытия механизма.

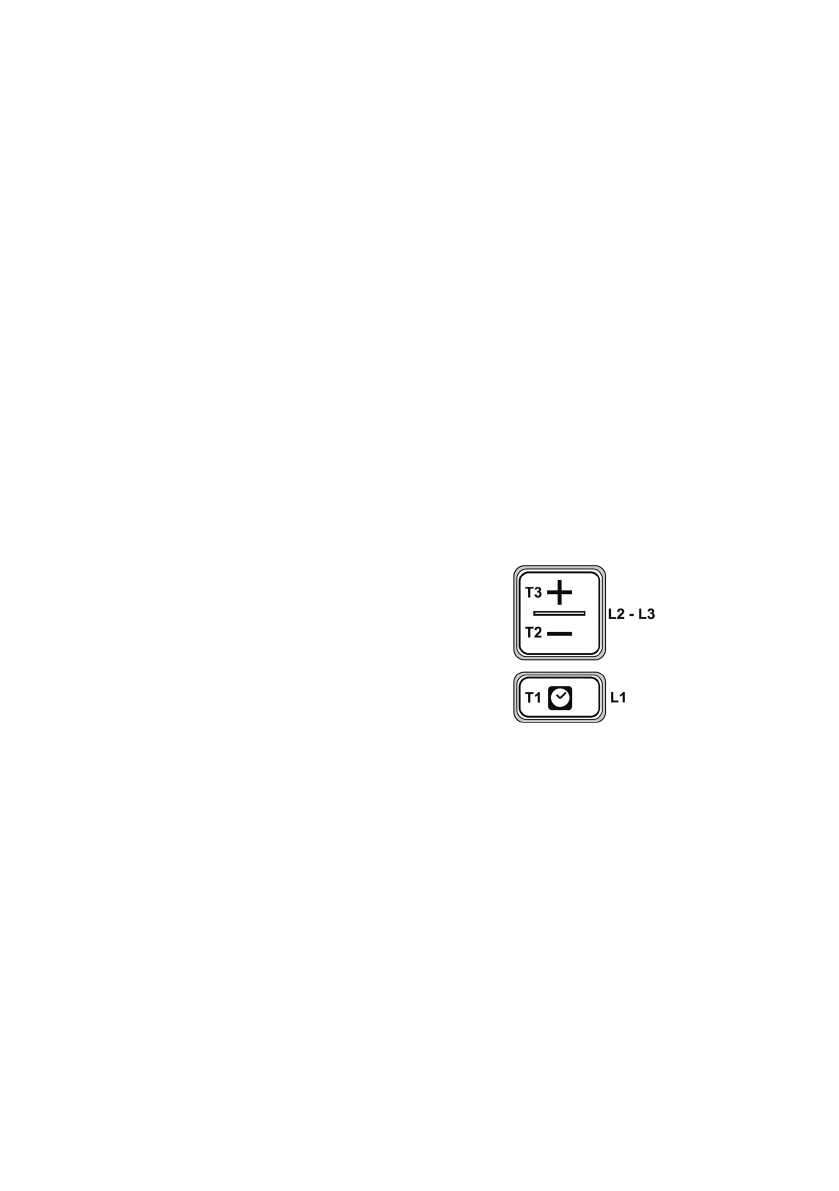

T1.
T2.
T3.
Кнопка ВКЛ/ВЫКЛ таймера: нажмите, чтобы
задать автоматическое выключение: Скорость 1:
20 минут
Скорость 2: 15 минут
Скорость 3: 10 минут
Интенсивная скорость: 5 минут
Кнопка уменьшения скорости (мощности)
всасывания
OFF 1:
нажать несколько раз, чтобы уменьшить
скорость до выключения вытяжки
OFF 2:
долго удерживать на любой скорости
Кнопка ВКЛ (ON)/увеличение скорости (мощности)
всасывания
(1-2-3-Интенсивная).
Интенсивная скорость работает около 5 минут,
после чего автоматически устанавливается
скорость
2
.
