46

Om innehavd version har färdigmonterad motor

ska  du  ta  bort  skruvarna  och  plocka  bort  den

uppsugande  enheten  för  att  kunna  stoppa  in

downdraften i det borrade hålet.

• Installera fläkten i det borrade hålet genom att

sätta in den ovanifrån enligt bilden (Fig. 2).

Om innehavd version omfattar motorn ska man

installera  motorenheten  genom  att  rikta  luftut-

loppet i det förvalda läget nedåt eller uppåt (Fig.

5).  Motorn  kan  installeras  både  på  downdraf-

tens framsida och baksida. När installationen av

motorn  är  klar  ska  du  montera  kanalledningen

för luftutloppet.

I versioner med extern motor ska man placera

den  utsugande  enheten  i  ett  lämpligt  läge  (ex-

tern  motor)  och  även  luftevakueringsröret.  Gå

sedan  vidare  med  att  montera  rörledningen  till

luftutloppet mellan extern motor och downdraft.

Välj  luftutlopp  mellan  de  fem  valbara  alternati-

ven (Fig.6) och montera sedan det medföljande

kopplingsröret.

När du är färdig med installationen och efter att

du har anslutit produkten till elnätet lyfter du upp

downdraften  genom  att  trycka  på  den  främre

glasrutans utrymme enligt fig. 7.

Installera därefter kolfiltren vid en version med

återcirkulering  (kolfiltren  levereras  separat  til-

lsammans med särskild utrustningssats), fettfil-

tren (se fig. 8) och till sist den främre glasrutan

enligt  fig.  9.  Var  uppmärksam  på  att  glasrutan

hakas fast enligt fig. 10.

•  Placera  ut  lådan  i  metall  som  innehåller  de

elektroniska  komponenterna  på  ett  område

som är lättillgängligt för eventuella ingrepp från

kundtjänstens  sida  och  anslut  även  lådans  el-

kontakter till fläkten, (fig.11).

Drift

För  att  produkten  ska  kunna  fungera  normalt

behöver  man  öppna  den  utdragbara  vagnen

enligt följande.

Skjut på glasrutan nedåt såsom det visas i figur

12. Nu hakas glaset av och öppnas.

När man väl har öppnat den utdragbara vagnen

kan man aktivera fläktmotorn genom att trycka

på betjäningspanelen enligt nedan.

Panelen  stängs  på  motsvarande  vis.  Man  be-

höver alltså trycka på den främre glasrutan tills

vagnen har stängts helt.

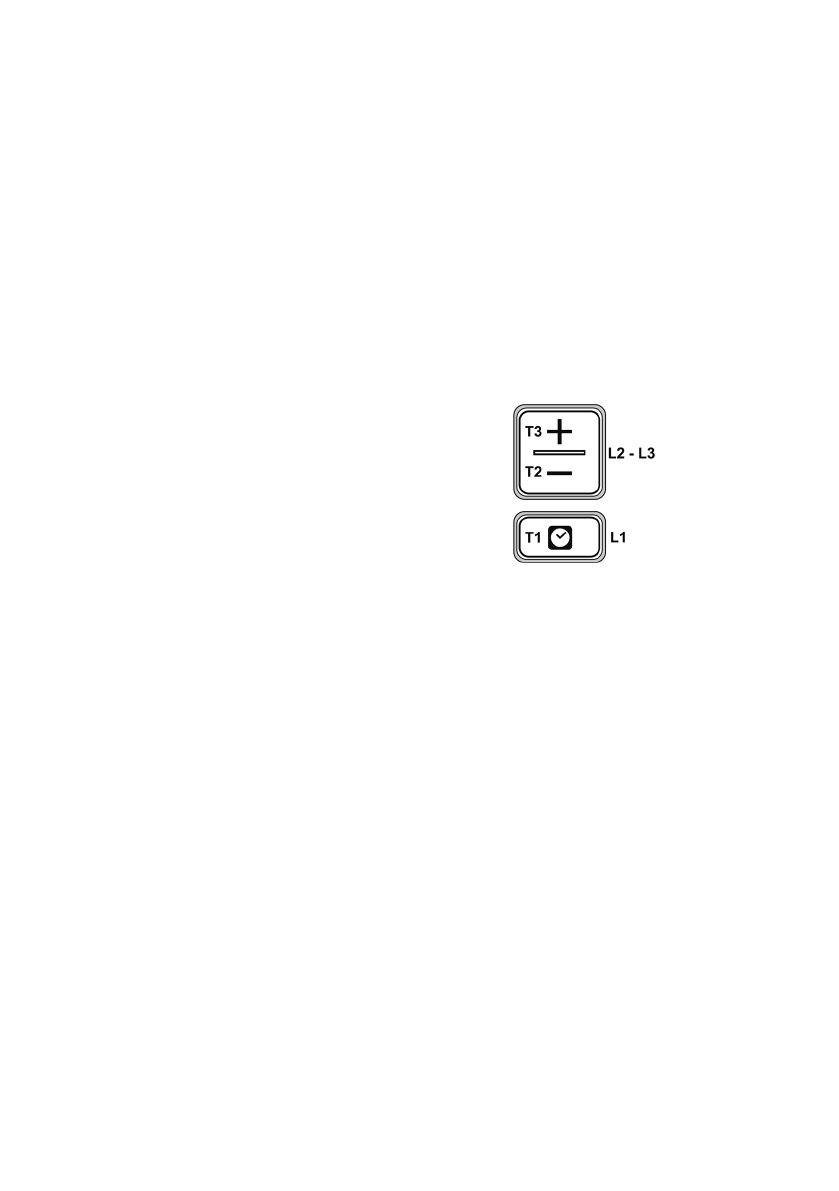

T1.

T2.

T3.

Knapp  ON/OFF  för  timer:  tryck  på  knappen  för  att

programmera den automatiska avstängningen:

Hastighet 1: 20 minuter

Hastighet 2: 15 minuter

Hastighet 3: 10 minuter

Intensiv hastighet: 5 minuter

Knapp för fartminskning (effektminskning) hos själva

utsugningen

OFF 1:

 tryck på den här knappen flera gånger för att

minska på hastigheten tills fläkten har stängts av.

OFF 2:

 håll knappen intryckt länge oavsett hastighet.

ON-knapp/knapp  för  fartökning  (effektökning)  hos

själva uppsugningen

(1-2-3-Intensiv)

.

Intensivhastigheten

 varar i cirka 5 minuter. Därefter

ställs hastighet

2

 in automatiskt.
