• Wywiercić w tylnej części płyty kuchennej
prostokątny otwór o następujących wymiarach:
(Rys. 1).
822mm X 100mm.
W przypadku wersji z silnikiem już zamonto-
wanym, wyjąć śruby i zespół pochłaniający,
aby móc włożyć downdraft do wywierconego
otworu.
• Zamontować okap w wywierconym otworze,
wkładając od góry, jak pokazano (Rys. 2).
W przypadku wersji z sinikiem wmontowanym,
należy przystąpić do montażu zespołu silnika,
kierując wylot powietrza w wybranym wstępnie
kierunku - w dół lub do góry (Rys. 5). Silnik
może być instalowany zarówno z przodu jak i z
tyłu downdraft. Po zakończeniu montażu silnika
przystąpić do montażu kanalizacji dla
wylotu powietrza.
W przypadku wersji z silnikiem zewnętrznym,
zamontować w odpowiednim miejscu system
pochłaniający (silnik zewnętrzny) i umieścić pr-
zewód rurowy odpływowy powietrza wylotowe-
go. Przystąpić do montażu kanalizacji wyloto-
wej powietrza pomiędzy silnikiem zewnętrznym
i downdraft. Wybrać wylot powietrza spośród
pięciu możliwych opcji (Rys.6) i zainstalować
złączkę dostarczoną w wyposażeniu.
Po zakończeniu montażu i podłączeniu
urządzenia do sieci elektrycznej
podnieść downdraft, naciskając z przodu, jak
pokazano na rys. 7.
Następnie włożyć filtry węglowe, w przypadku
wersji filtrującej (filtry węglowe są dostarcza-
ne oddzielnie, w specjalnym zestawie), filtry
przeciwtłuszczowe (patrz rys. 8), następnie
założyć przednią szybę, jak pokazano na rys. 9;
zwrócić uwagę na zaczepienie szyby, jak poka-
zano na rys. 10.
• Umieścić metalowy pojemnik z elementa-
mi elektronicznymi w strefie łatwo dostępnej
umożliwiającej wykonywanie czynności ser-
wisowych, podłączyć złącza elektryczne do
okapu, (rys.11)
Funkcjonowanie
Podczas zwykłego funkcjonowania urządzenia
należy otworzyć wyjmowany wózek postępując
w opisany niżej sposób.
Przesunięcie szyby w dół, jak pokazano na rys.
12, spowoduje zwolnienie i otwarcie szyby.
Po otwarciu wyjmowanego wózka jest możliwe
uruchomienie silnika pochłaniacza przy pomocy
klawiatury, jak pokazano niżej.
Zamknięcie panelu następuje w analogiczny
sposób, należy nacisnąć na przednią szybę, aż
do całkowitego zamknięcia wózka.

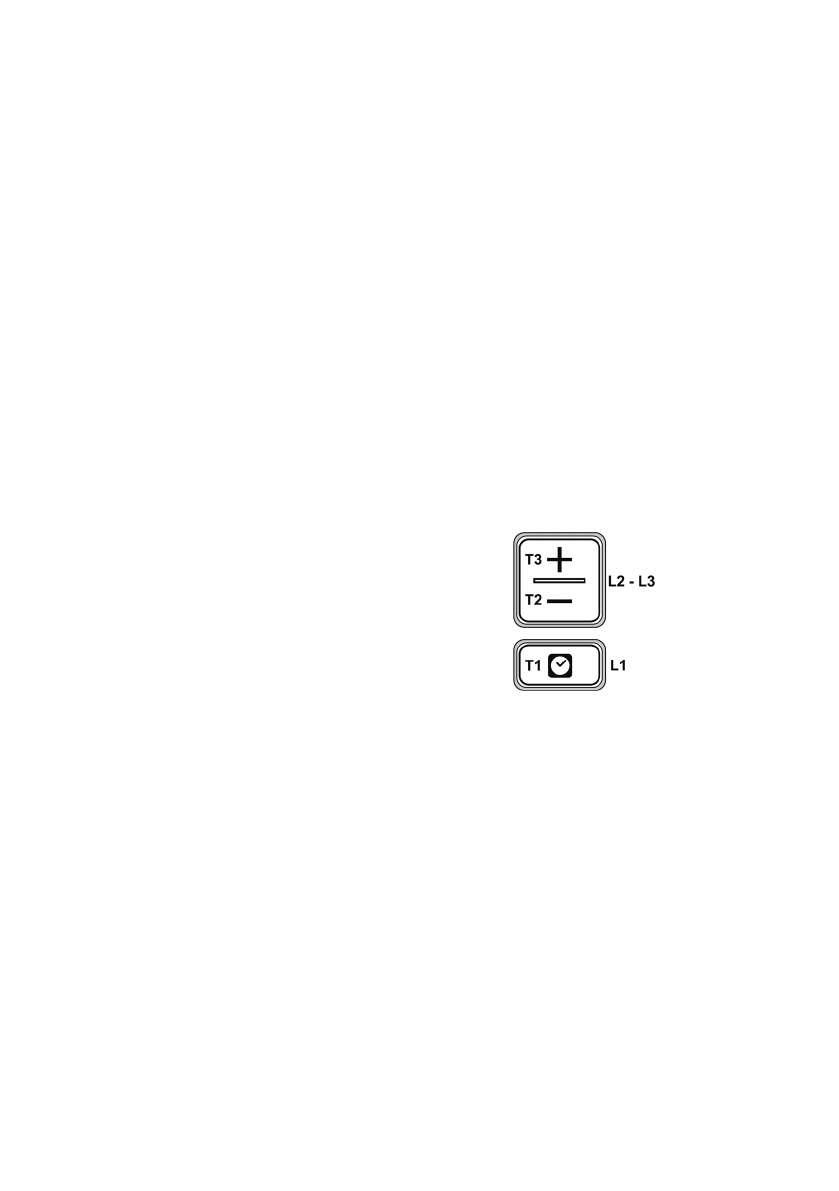

T1.
T2.
T3.
Przycisk ON/OFF timer: nacisnąć, aby zaprogramować
automatyczne wyłączenie:
Prędkość 1: 20 minut
Prędkość 2: 15 minut
Prędkość 3: 10 minut
Intensywna prędkość: 5 minut
Przycisk redukujący prędkość (moc) pochłaniania
OFF 1:
nacisnąć kilkakrotnie, aby zredukować
prędkość, aż do wyłączenia okapu
OFF 2:
przy dowolnej prędkości trzymać naciśnięty
przycisk.
Przycisk ON/zwiększenie prędkości (mocy)
pochłaniania
(1-2-3-Intensywna)
Prędkość intensywna trwa około 5 minut, następnie
jest ustawiana automatycznie prędkość
2
.
