36

No  caso  da  versão  com  o  motor  já  montado,

retire os parafusos e o grupo aspirante para po-

der inserir o downdraft no furo praticado.

•  Instale  o  exaustor  no  furo  praticado,  insira-o

de cima como mostrado (Fig. 2).

• No caso da versão com o motor de bordo, pro-

ceda à montagem do grupo motor direcionando

a  saída  do  ar  na  posição  pré-escolhida,  para

baixo ou para cima (Fig. 5). O motor pode ser

instalado seja sobre o lado anterior que poste-

rior  do  downdraft.  Após  ter  instalado  o  motor,

prossiga  à  montagem  da  canalização  para  a

saída de ar.

No  caso  da  versão  com  o  motor  exterior,  co-

loque  num  local  apropriado  o  grupo  aspirante

(motor  externo)  e  disponha  a  conduta  de  eva-

cuação  do  ar  de  exaustão.  Proceda  à  mon-

tagem  da  canalização  da  saída  de  ar  entre  o

motor externo e o downdraft. Selecione o ar de

saída  entre  as  cinco  possibilidades  (Fig.  6)  e

instale o conector fornecido.

Após ter completado a instalação e ter ligado o

produto  à  rede  eléctrica,  levante  o  downdraft,

pressionando-o sobre a sede do frontal,  como

ilustrado na fig. 7.

Em  seguida,  instale  os  filtros  de  carvão,  em

caso  da  versão  filtrante  (os  filtros  de  carvão

são  fornecidos  separadamente,  com  um  kit

especial), os filtros antigordura  (ver fig. 8), em

seguida, instale o vidro dianteiro, como ilustra-

do na fig. 9; preste atenção à fixação do vidro,

como ilustrado na fig. 10.

• Coloque a vasilha que contém os componen-

tes electrónicos numa área de fácil acesso para

eventuais intervenções de assistência, ligando

os conectores elétricos da mesma ao exaustor,

(fig. 11)

Funcionamento

Para  o  funcionamento  normal  do  produto,  é

necessário  abrir    o  carrinho  removível,  agindo

como de seguida.

Empurre o vidro para baixo, como indicado na

fig. 12, ocorrerá  a dissociação e a relativa aber-

tura.

Após  a  abertura  do  carrinho  extraível,  será

possível acionar o motor de aspiração, agindo

sobre o teclado, como indicado abaixo.

O fecho do painel ocorre de forma semelhante,

é  necessário  premir  no  vidro  dianteiro  até  ao

encerramento total do carrinho.

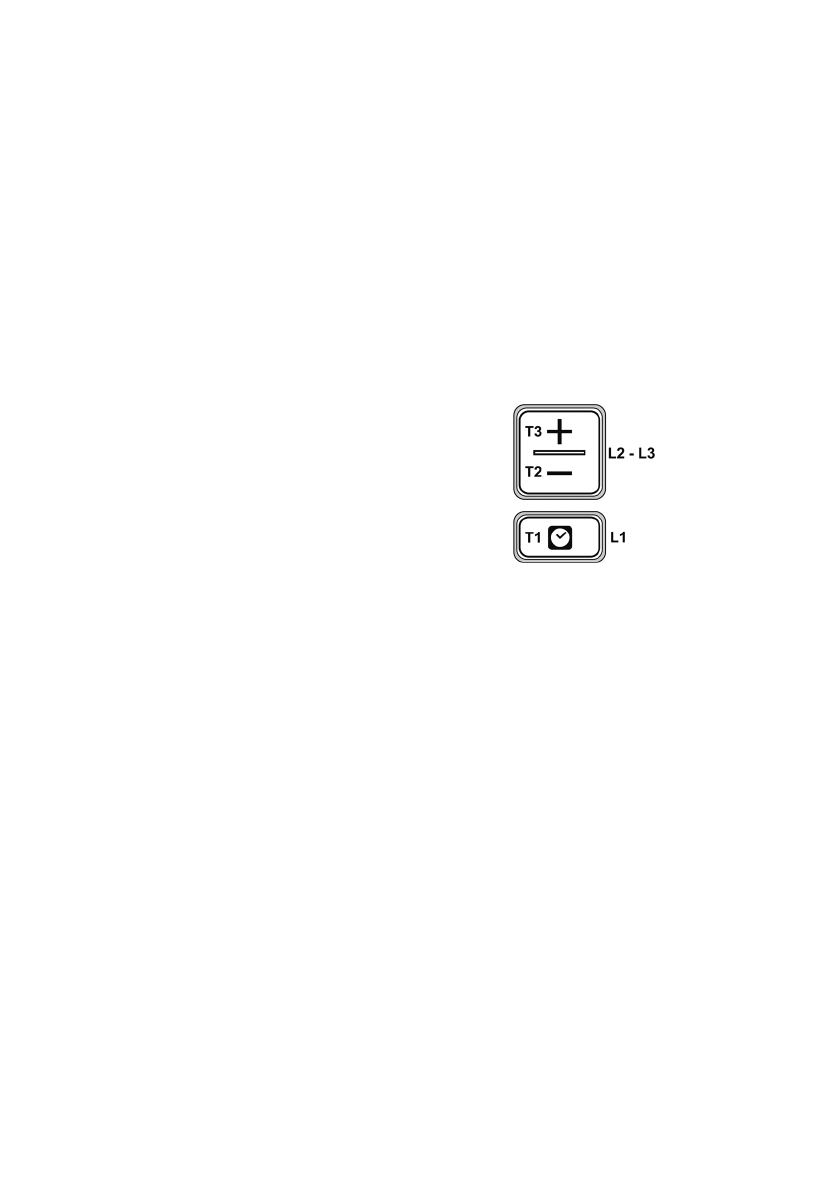

T1.

T2.

T3.

Botão  timer  ON/OFF:  pressione  para  programar  o

desligar automático:

Velocidade 1: 20 minutos

Velocidade 2: 15 minutos

Velocidade 3: 10 minutos

Velocidade intensiva: 5 minutos

Botão  de  diminuição  da  velocidade  (potência)  de

aspiração

OFF 1:

 pressione várias voltas para diminuir a veloci-

dade até desligar o exaustor.

OFF 2:

 a qualquer velocidade, mantenha pressiona-

do.

Botão ON/aumento da velocidade (potência) de aspi-

ração

(1-2-3-Intensivo)

.

A velocidade intensiva dura cerca de 5 minutos, após

os quais é definida automaticamente a velocidade

2.
