11

If  your  appliance  is  supplied    with  the  motor

already  mounted,  remove  the  screws  and  the

suctioning unit in order to fit the downdraft into

the hole  made.

• Fit the hood into the hole made, by inserting it

from above , as shown in (Fig. 2).

In  the  case  of  internal    motor  version,  it  is  ne-

cessary to  fit the power pack by directing the air

outlet towards the desired position, either down-

wards or upwards  (Fig. 5). The motor can be fit

on both the front and rear side of the downdraft.

Once fitting the motor , the air-outlet piping can

be fit.

In the case of external  motor version , the po-

wer pack ( external motor) shall be positioned in

a suitable place and the air exhaust piping shall

be fit.  Install the air outlet piping   between the

external  motor  and  the  downdraft.  Select  the

air-out let among the 5 possible options (Fig.6)

and fit the pipe fitting supplied.

After  completing  installation  and  connecting

the  appliance  to  the  power  supply,  lift  up  the

downdraft  by  pushing  on    the  front  piece  seat,

as shown in  fig. 7.

Then  fit  the  charcoal  filters,  if  the  product  is  in

the  filtering  version,  (  charcoal  filters  are  not

supplied  with  the  appliance  and  are  purchasa-

ble in a specific kit) , the grease filters  (see fig.

8), and finally the front glass as shown in fig. 9;

make  sure  to  fit  the  glass  properly  ,  as  shown

in fig. 10.

• Place the metal box containing the electronic

components  in  an  easily  reachable  area  for

possible  technical  assistance  operations,  by

connecting the electric connectors of the box to

the  hood (fig. 11).

How the hood works

It is necessary to open the extractable unit in or-

der to ensure the appliance normal  operation,

by following these steps.

Push the glass downwards, as shown in fig. 12;

the glass will be released and will open .

Following the extractable unit opening, it will be

possible to operate the suction motor by using

the push-button panel, as follows.

To close the extractable unit, push on the front

glass until the extractable unit is completely clo-

sed.

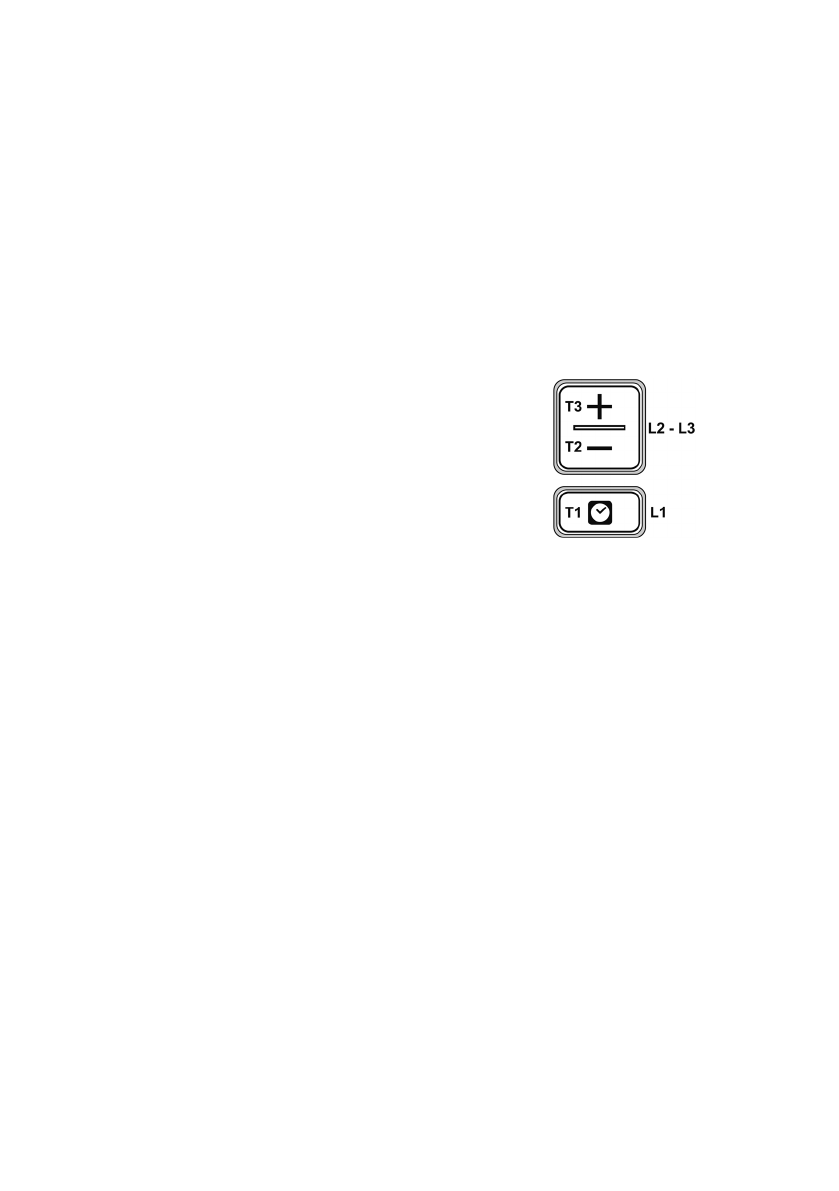

T1.

T2.

T3.

Timer  ON/OFF  key:  press  it  to  set    the  automatic

switching off:

Speed 1: 20 minutes

Speed 2: 15 minutes

Speed 3: 10 minutes

High Speed : 5 minutes

Key to decrease the aspiration speed (power).

OFF 1:

 press it multiple times, in order in order to re-

duce the aspiration speed until the hood is turned off.

OFF  2:

  hold  it  down  for  a  prolonged  period  of  time,

at any speed.

ON  /aspiration  speed  (power)  increase

(1-2-3-High

speed)

 key.

The

High  speed

  lasts  about  5  minutes:  after  that

speed

2

  is automatically set.
